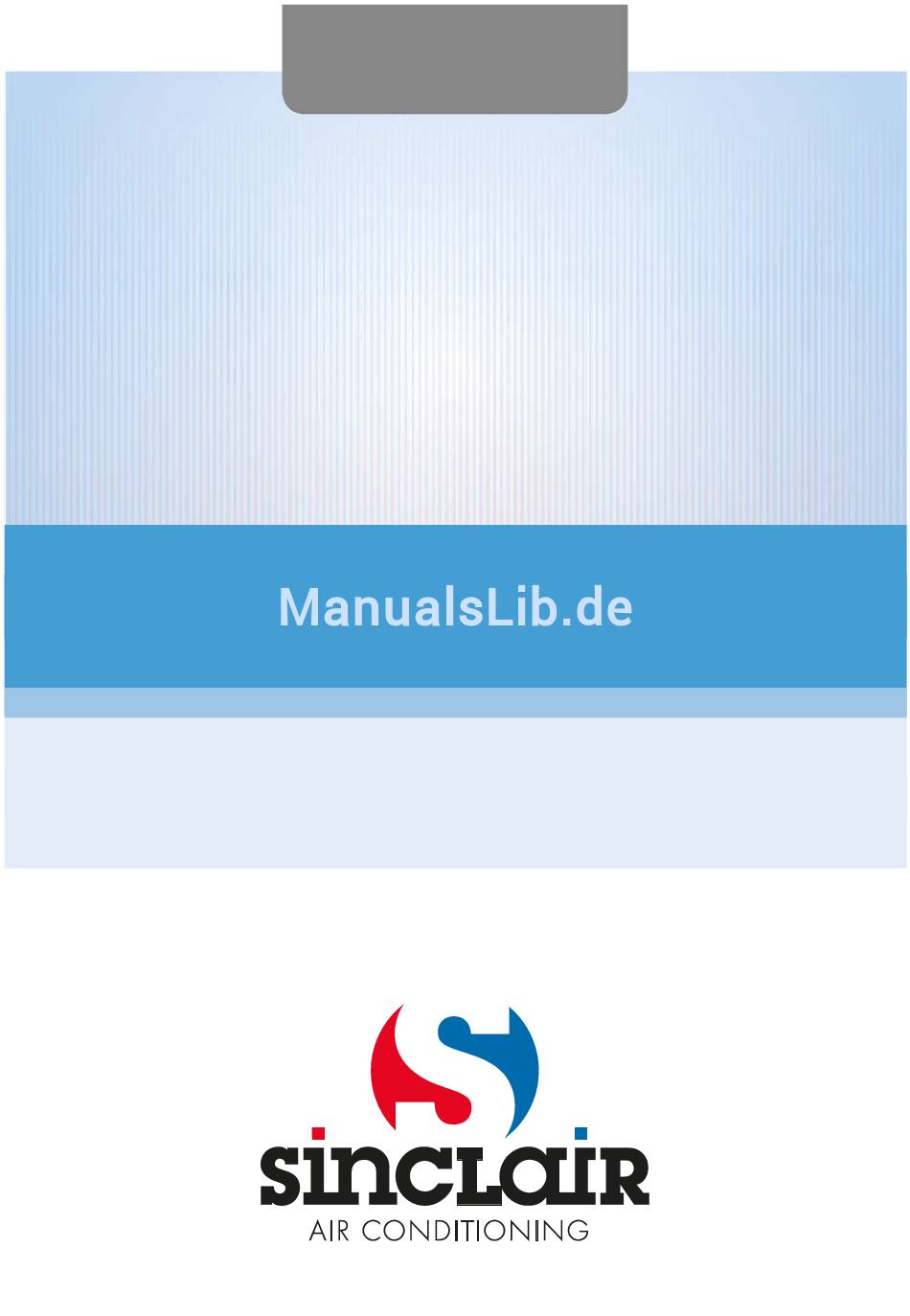

- Seite 1 BEDIENUNGSANLEITUNG KITE SERIES FERNBEDIENUNG...
- Seite 2 Übersetzung der Original-Bedienungsanleitung. Vielen Dank für den Kauf unserer Klimaanlage. Lesen Sie bitte die vorliegende Bedienungsanleitung vor der Verwendung der Klimaanlage aufmerksam durch.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS Parameter der Fernbedienung .............. 3 Tastenfunktion ..................3 Anzeigen im Display ................7 Verwendung der Tasten ................ 8 Beispiel für das Einstellen des Timers ..........11 Handhabung der Fernbedienung............13 BEMERKUNGEN: • Die Anordnung der Tasten in den Abbildungen entspricht dem typischen Modell der Fernbedienung. -
Seite 4: Parameter Der Fernbedienung

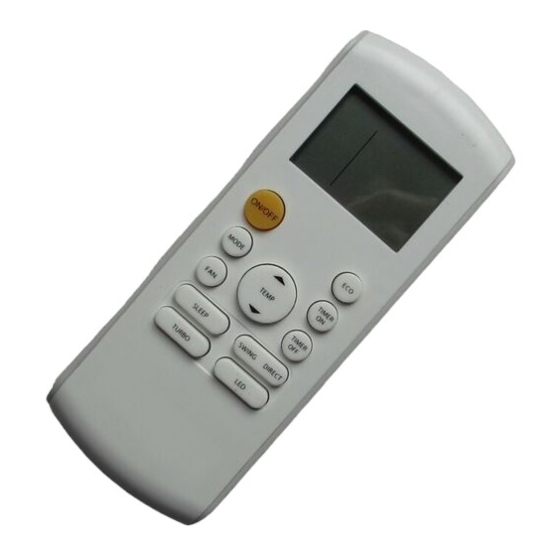

Parameter der Fernbedienung Modell RG57 Nennspannung 3,0 V (2 trockene Batterien vom Typ R03/LR03) Signalreichweite Umgebung -5 – 60 °C Tastenfunktion RG57... - Seite 5 1) ON/OFF-Taste (Ein/Aus) Die Taste drücken, um die Klimaanlage ein-/auszuschalten. 2) MODE-Taste (Betriebsart) Die Taste drücken, um die Betriebsarten der Klimaanlage in der folgenden Reihenfolge umzuschalten: Automatik (AUTO), Kühlen (COOL), Entfeuchten (DRY), Heizen (HEAT) und Gebläse (FAN). BEMERKUNG: Stellen Sie nicht den Heizmodus (HEAT) ein, wenn Ihre Anlage nur zum Kühlen bestimmt ist.
- Seite 6 3) FAN-Taste (Gebläse) Zum Einstellen einer der vier Gebläsedrehzahlen: automatisch (AUTO), niedrig (LOW), mittel (MED) und hoch (HIGH). BEMERKUNG: In den Betriebsarten Automatik (AUTO) und Entfeuchten (DRY) kann die Gebläsedrehzahl nicht umgeschaltet werden. 4) SLEEP-Taste (Schlaf) Aktiviert/deaktiviert die Schlaf-Funktion. Mit der Taste können Sie die günstigste Temperatur erhalten und Energie sparen.
- Seite 7 aktuellen Betriebseinstellungen inkl. Betriebsart, Soll-Temperatur, Gebläsedrehzahl und Schlaf-Funktion (falls aktiviert) vom System automatisch gespeichert. 10) TIMER ON (zeitgesteuertes Einschalten) Diese Taste drücken, um mit dem Einstellen der Zeit für das automatische Einschalten zu beginnen. Mit jedem Tastendruck wird die eingestellte Zeit um 30 Minuten erhöht.
-
Seite 8: Anzeigen Im Display
Anzeigen im Display Die Angaben werden angezeigt, wenn die Fernbedienung eingeschaltet ist. Betriebsart: AUTO = Automatik, COOL = Kühlen, DRY= Entfeuchten, HEAT = Heizen, FAN = Gebläse Erscheint während der Datenübertragung. Erscheint, wenn die Fernbedienung eingeschaltet ist. Batteriezustand (Anzeige für leere Batterien) Bei diesem Geräten nicht vorhanden Erscheint, wenn der EIN-Timer (TIMER ON) eingestellt ist. -
Seite 9: Verwendung Der Tasten
Gebläsedrehzahlanzeige niedrige Drehzahl mittlere Drehzahl hohe Drehzahl automatische Gebläsedrehzahl Bemerkung: Im Bild sind zur Veranschaulichung alle Anzeigen gleichzeitig dargestellt. Während des tatsächlichen Betriebs werden im Display nur die Anzeigen der jeweils aktiven Funktionen angezeigt. Verwendung der Tasten Automatische Funktion Überprüfen Sie, ob die Anlage an die Stromversorgung angeschlossen ist. - Seite 10 Kühl-/Heiz-/Gebläsefunktion Überprüfen Sie, ob die Anlage an die Stromversorgung angeschlossen ist. 1. Durch Drücken der MODE-Taste stellen Sie die Betriebsarten Kühlen (COOL), Heizen (HEAT, nur bei Modellen mit Heizfunktion) oder Gebläse (FAN) ein. 2. Durch Drücken der Tasten ▲/▼ stellen Sie die gewünschte Temperatur ein.
- Seite 11 Timer-Funktion Durch Drücken der TIMER ON-Taste kann die Zeit für das automatische Einschalten der Anlage programmiert werden. Durch Drücken der TIMER OFF-Taste kann die Zeit für das automatische Ausschalten der Anlage programmiert werden. Zeit für automatische Einschalten einstellen 1. Drücken Sie die TIMER ON-Taste. Im Display der Fernbedienung erscheinen die TIMER ON- Anzeige, die zuletzt eingestellte Zeit für das automatische Einschalten und die Anzeige "H".
-
Seite 12: Beispiel Für Das Einstellen Des Timers
HINWEIS Sobald die Timer-Funktion von Ihnen eingestellt wird, sendet die Fernbedienung zum vorgegebenen Zeitpunkt den entsprechenden Timer- Befehl zur Inneneinheit ab. Deshalb geben Sie die Fernbedienung an eine Stelle, von der sie Befehle zur Inneneinheit gut absenden kann. Die Zeiteinstellung für die Timer-Funktion begrenzt sich auf die folgenden Zeitwerte: 0,5, 1,0, 1,5, 2,0, 2,5, 3,0, 3,5, 4,0, 4,5, 5,0, 5,5, 6,0, 6,5, 7,0, 7,5, 8,0, 8,5, 9,0, 9,5, 10, 11, 12, 13, 14, 15,16,17, 18, 19, 20, 21, 22, 23 und 24. - Seite 13 Kombinierte Zeitsteuerung (automatisches Ein- und Ausschalten gleichzeitig einstellen) TIMER OFF → TIMER ON (EIN → AUS → Start) Diese Funktion ist z. B. zweckmäßig, wenn die Anlage automatisch ausgeschaltet werden soll, Start nachdem Sie schlafen gegangen sind, und in der Stopp Frühe wieder eingeschaltet werden soll, wenn Sie aufstehen oder nach Hause zurück kommen.
-
Seite 14: Handhabung Der Fernbedienung
Handhabung der Fernbedienung Position der Fernbedienung Verwenden Sie die Fernbedienung in einem Abstand von max. 8 m zur Klimaanlage, und zielen Sie die Fernbedienung auf den Signalempfänger an der zu bedienenden Anlage. Der Empfang eines Befehls von der Fernbedienung wird durch einen Signalton bestätigt. HINWEISE: Die Klimaanlage kann nicht bedient werden, wenn der Signalweg von der Fernbedienung zur Klimaanlage... - Seite 15 Batterietausch Die folgenden Zustände weisen auf leere Batterien hin. Ersetzen Sie die alten Batterien durch neue. - Das Gerät gibt keinen Bestätigungston aus, wenn ein Signal von der Fernbedienung abgesendet wird. - Die Anzeigen im Display der Fernbedienung sind schlecht sichtbar. Die Fernbedienung wird von zwei Batterien (R03/LR03) gespeist, die sich unter dem rückseitigen Deckel befinden.
-
Seite 16: Vertreter, Technische Unterstützung
Im Falle von Störung, qualitätsbezogenen oder anderen Problemen trennen Sie die Anlage von der Stromversorgung, und rufen Sie bitte den örtlichen Händler oder den autorisierten Kundendienst. Notrufnummer: 112 HERSTELLER SINCLAIR CORPORATION Ltd. 1-4 Argyll St. London W1F 7LD Great Britain www.sinclair-world.com...
