5 Das System auf einen Programmlauf vorbereiten
5.4 Anschließen einer Säule

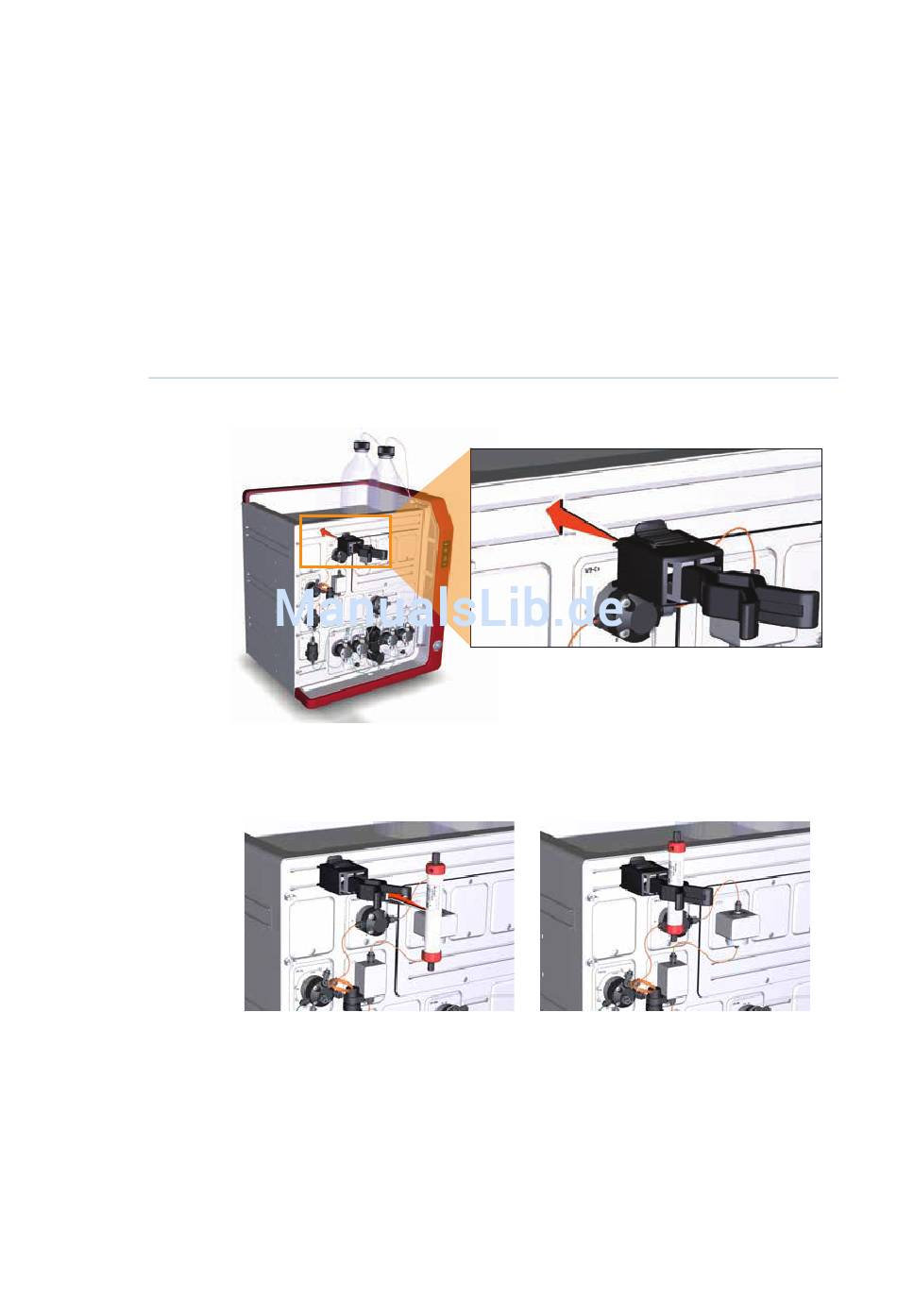

Einen Säulenhalter montieren
und eine Säule anschließen
Säule entsprechend der nachstehenden Anweisungen am Gerät anschließen. Immer
einen Säulenhalter verwenden. Bei Verwendung eines Säulenventils die Säule an die
entsprechenden Anschlüsse A und B des Ventils anschließen. Ohne Verwendung eines
Säulenventils die Säule direkt an die Schläuche des Strömungswegs anschließen. Pas-
sende Schläuche und Anschlüsse verwenden. Die nachstehenden Anweisungen zeigen
ein System, das mit einem Säulenventil V9-Cs konfiguriert wurde.
Schritt
1
2
3
4
112
Maßnahme
Einen passenden Säulenhalter an die Schiene am Gerät anschließen.
Die Säule an den Säulenhalter anschließen.
Einen passenden Schlauch an einen Säulenventilanschluss anschließen, in
diesem Beispiel Anschluss 1A.
Das System Control-Modul öffnen.
ÄKTA pure Bedienungsanleitung 29022997 AF
