Tastenfeldbedienung und Programmierung
1.2
Bedienung über das Bedienfeld
Parameter
201, Input Mode
Geschwindigkeitsbefehle über das digitale Bedienfeld oder die Eingangsklemmen
empfängt. Tabelle 1.1 beschreibt die Tastenfunktionen im Betriebsmodus.

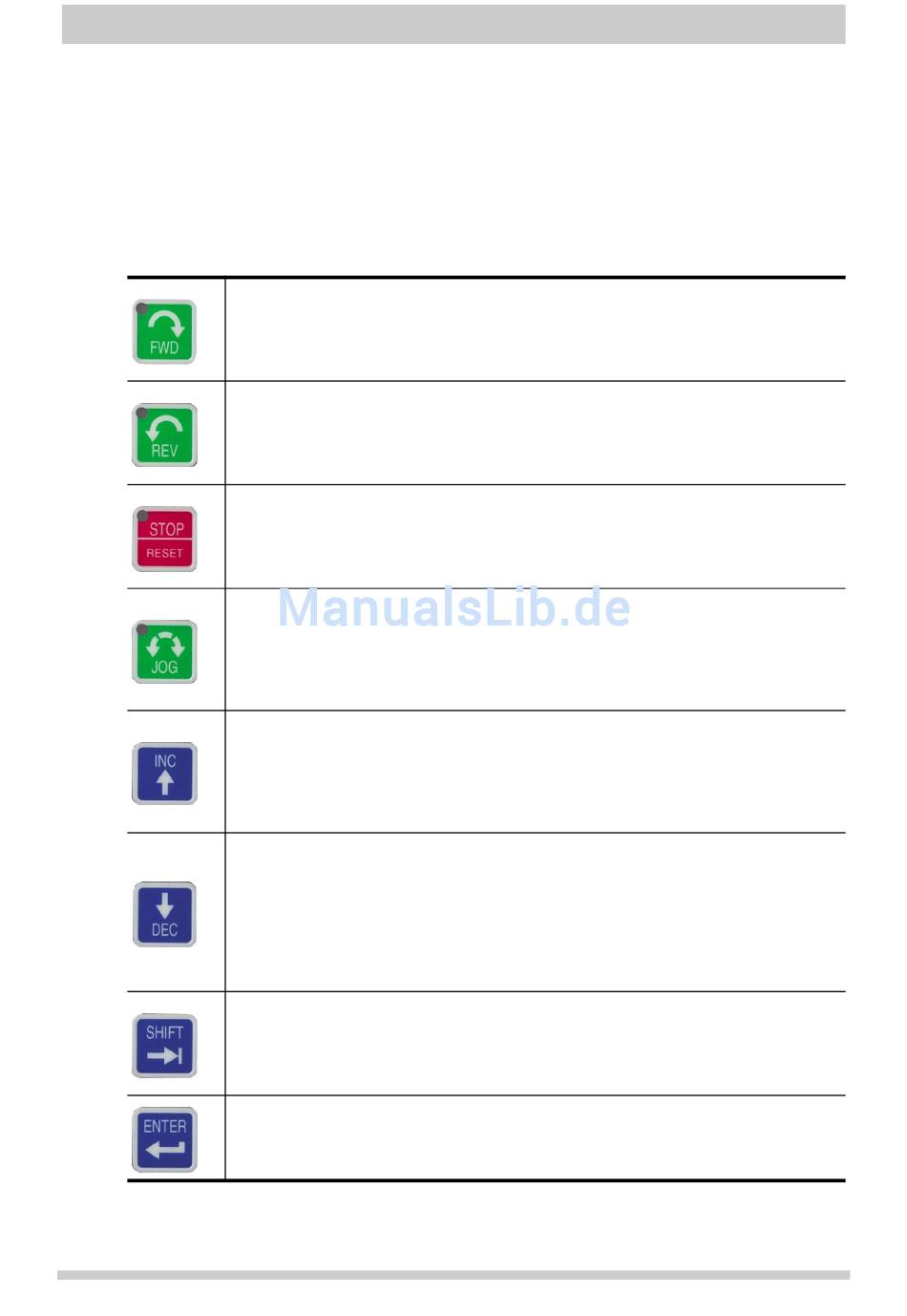

Tabelle 1.1: Funktion der Tasten im Betriebsmodus
Kurzes Drücken startet Vorwärtslauf. Drücken der FWD-Taste während Rückwärtslauf
des Inverters bewirkt, dass dieser bis zum Stillstand abbremst, die Laufrichtung ändert
und wieder auf die eingestellte Geschwindigkeit hochfährt. Die FWD-Taste leuchtet
grün, sobald ein FWD-Befehl erteilt wurde. Wenn sowohl die FWD- als auch die REV-
Taste leuchten, ist die Gleichstrombremsung aktiv.
Kurzes Drücken startet Rückwärtslauf. Drücken der REV-Taste während Vorwärtslauf
des Inverters bewirkt, dass dieser bis zum Stillstand abbremst, die Laufrichtung ändert
und wieder auf die eingestellte Geschwindigkeit hochfährt. Die REV-Taste leuchtet
grün, sobald ein REV-Befehl erteilt wurde. Wenn sowohl die FWD- als auch die REV-
Taste leuchten, ist die Gleichstrombremsung aktiv.
Drücken der STOP-Taste löst eine Tieflauframpe bis Stopp (Ramp-to-Stop) aus. Kann
über Parameter 401, Ramp Select dahingehend programmiert werden, dass ein freier
Auslauf bis Stopp (Coast-to-Stop) erfolgt. Die STOP-Taste leuchtet rot, sobald ein
STOP-Befehl erteilt wurde. Wenn der Inverter aufgrund eines Fehlers gestoppt hat,
blinkt die STOP-Taste, um auf eine Display-Fehlermeldung aufmerksam zu machen.
Drücken sie die JOG-Taste um den JOG mode (Tippbetrieb) zu aktivieren. Die JOG-
Taste leuchtet grün, wenn sich der Inverter in Tippbetrieb (JOG mode) befindet. Drü-
cken Sie die FWD- oder REV-Taste (der Parameter für Drehrichtungsumkehr 202 muss
aktiviert sein) für die Drehrichtungsvorgabe im JOG mode. Die Geschwindigkeitsvorga-
be für den JOG mode wird in dem Parameter 303 eingegeben. Um den JOG mode zu
verlassen, drücken sie nochmals die JOG-Taste.
Drücken dieser Taste während sich der Inverter im Stillstand befindet bewirkt eine Er-
höhung der gewünschten Laufgeschwindigkeit. Drücken dieser Taste bei laufendem In-
verter bewirkt, das die aktuelle Laufgeschwindigkeit Schrittweise um 0,1 Hz erhöht
wird. Drücken der SHIFT-Taste und gleichzeitiges Drücken des Aufwärtspfeiles be-
wirkt, dass sich das Dezimalkomma jeweils um eine Stelle nach rechts verschiebt (0,1
Hz, 1,0 Hz, 10,0 Hz-Schrittfolge).
Drücken dieser Taste während sich der Inverter im Stillstand befindet bewirkt eine He-
rabsetzung der gewünschten Laufgeschwindigkeit. Drücken dieser Taste bei laufen-
dem Inverter bewirkt, das die aktuelle Laufgeschwindigkeit Schrittweise um 0,1 Hz he-
rabgesetzt wird. Drücken der SHIFT-Taste und gleichzeitiges Drücken des Abwärts-
pfeiles bewirkt, dass sich das Dezimalkomma jeweils um eine Stelle nach links ver-
schiebt (10,0 Hz, 1,0 Hz, 0,1 Hz-Schrittfolge).
HINWEIS: Die aktuelle Betriebsgeschwindigkeit wird bei Netzausfall gespeichert.
Wenn diese Taste gedrückt wird, während ein Parameter angezeigt wird, kann der Wert
dieses Parameters über die Aufwärts- und Abwärts-Pfeiltasten geändert werden. Die
P-Anzeige blinkt, um anzuzeigen, dass der Parameter geändert werden kann. Lesen
Sie auch die obige Beschreibung der Funktion der Aufwärts- und Abwärts-Pfeiltasten
bei gleichzeitigem Drücken der SHIFT-Taste.
Die Enter-Taste ist nicht aktiv, solange der Inverter läuft oder angehalten ist. Mit Hilfe
der ENTER-Taste kann die über die Tastatur vorgegebene Geschwindigkeit gespei-
chert werden. Bitte lesen Sie auch hierzu die Beschreibung des Parameter 802 (Start
Options).
2
, legt fest, ob der Vacon 50X Inverter seine Run-/Stop- und
(Vacon 50X läuft oder ist gestoppt)
