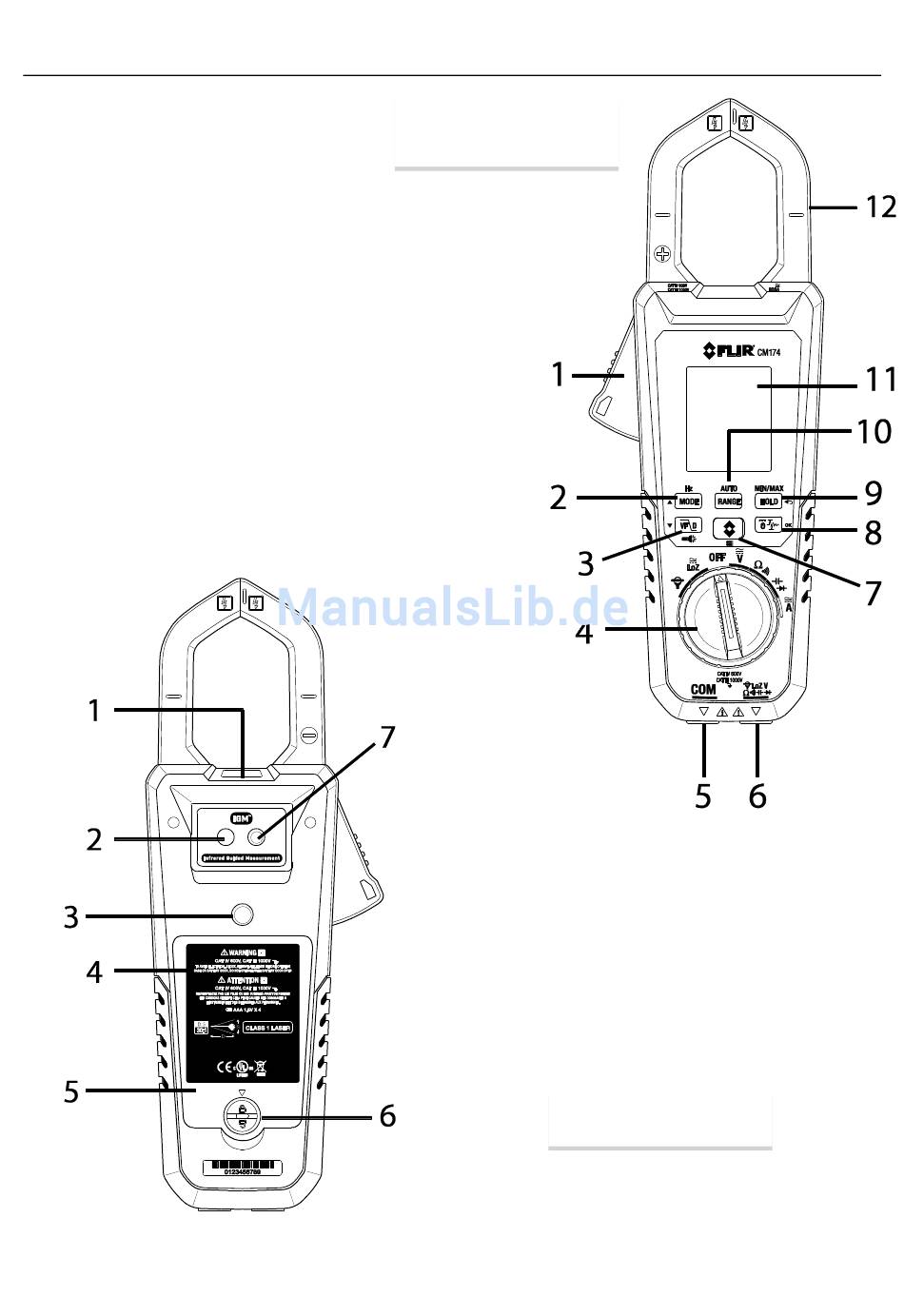

4. Beschreibung des Messgerätes
4.1 Aufbau des Messgeräts
1.
Zangen-Öffnungshebel
2.
Taste MODE/Hz/Pfeil aufwärts
3.
Taste VFD/Arbeitslicht/Pfeil abwärts
4.
Funktionsschalter
5.
COM (negative -) Eingangsbuchse für Messspitze
6.
Positive (+) Eingangsbuchse für Messspitze
7.
Taste IGM-Wärmebildmodus
8.
Taste DCA-Null/Einschaltstrom/OK
9.
Taste MIN/MAX HOLD
10.
Taste AUTO/RANGE (automatische Bereichswahl)
11.
Farb-TFT-Display
12.
Messzange
FLIR CM174 BEDIENUNGSANLEITUNG
Abb. 4-1
Vorderansicht
1.
Arbeitslicht
2.
Objektiv für Wärmebildkamera
3.
Stativhalterung
4.
Warnung und Informationstext
5.
Batteriefach
6.
Batteriefachverriegelung
7.
Objektiv des Laserpointers
Abb. 4-2 Rückansicht
Dokument-Id: CM174-de-DE_AC
8
