4. Erläuterung des Geräts und der Menü‐Icons
4.1 Übersicht des Geräts
1. Sensor für Temperatur und relative Feuchtigkeit
(MR01)
2. Grafisches Farbdisplay
3. Bildaufnahme‐Taste
4. Vier (4) Navigationstasten (Ring)
5. Auswahl‐Taste (Mitte)
6. Zurück‐Taste
7. Taste für Laser‐Pointer/Fadenkreuz
8. Betriebstaste
9. USB‐Port, Anschluss für externe Messsonde,
LED‐Ladeanzeige
10. Laser‐Pointer‐Linse (Rückseite)
11. Wärmebild‐Linse (Rückseite)
12. Interne, stiftlose Feuchte‐Messsonde
(Rückseite)
13. Micro‐USB‐Port (Unterseite)
14. Anschluss für externe Messsonde (Unterseite)
15. LED‐Batterieladeanzeige (Unterseite)

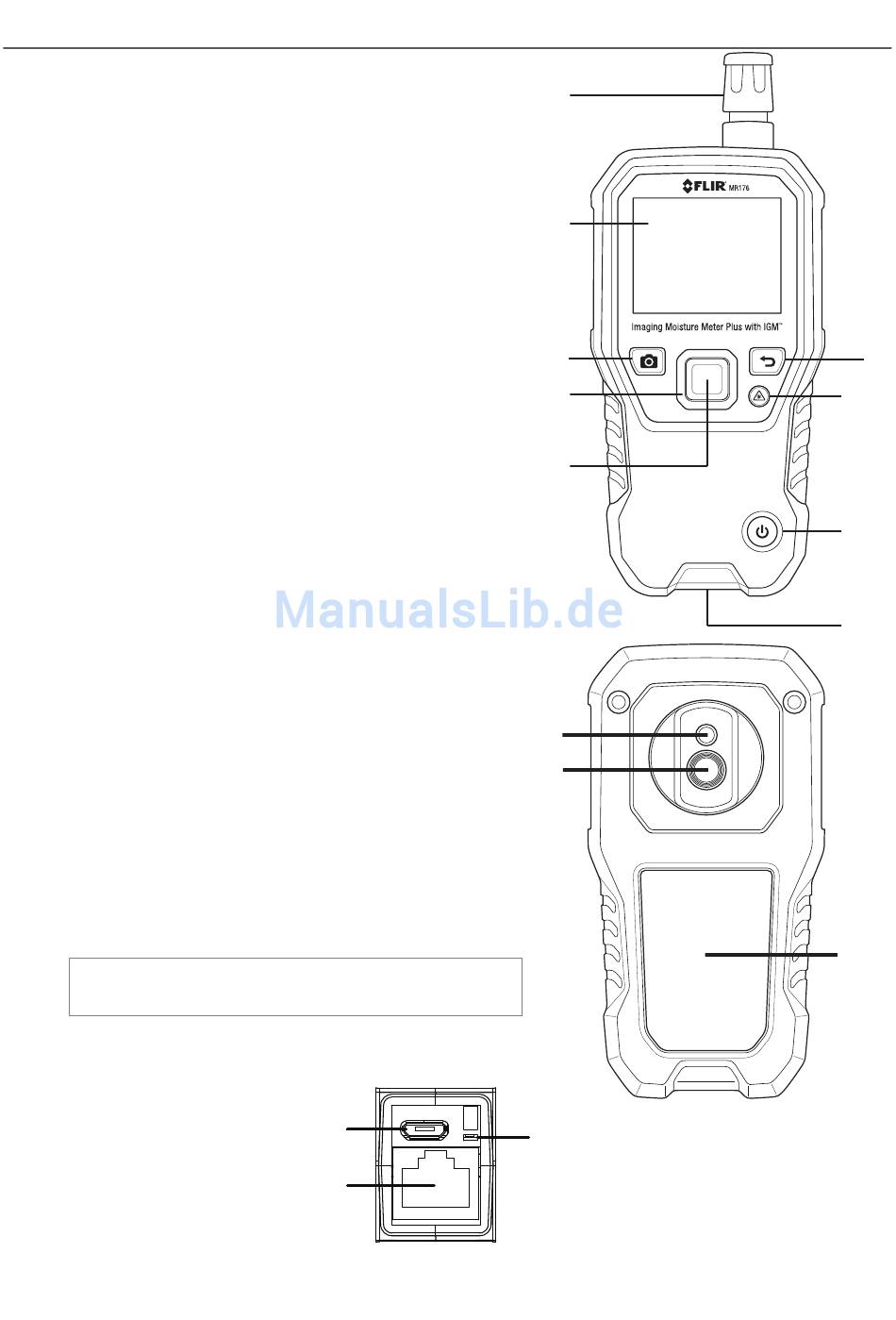

Abb. 4‐1 Übersicht des Geräts
FLIR MR176 USER GUIDE Document Identifier: MR176‐de‐DE_AA
13
14
7
1
2
3
4
5
10
11
15
6
7
8
9
12
