4. Beschreibung
4.1 Aufbau des Messgeräts
1. Berührungsloser Spannungsprüfer
2. Funktionsschalter
3. LCD-Display
4. Kontrolltasten
5. Positive (+) Messleitungs-Eingangsbuchse
6. COM (negative -) Messleitungs-
Eingangsbuchse
7. Klemmbacken-Öffnungshebel
8. Klemmbacken
9. Schwachstrom Accu-Tip
Hinweis: Batteriefach und Warntext befinden sich auf der Rückseite des Messgeräts.
FLIR CM4x BEDIENUNGSANLEITUNG
TM
Klemmbereich
8

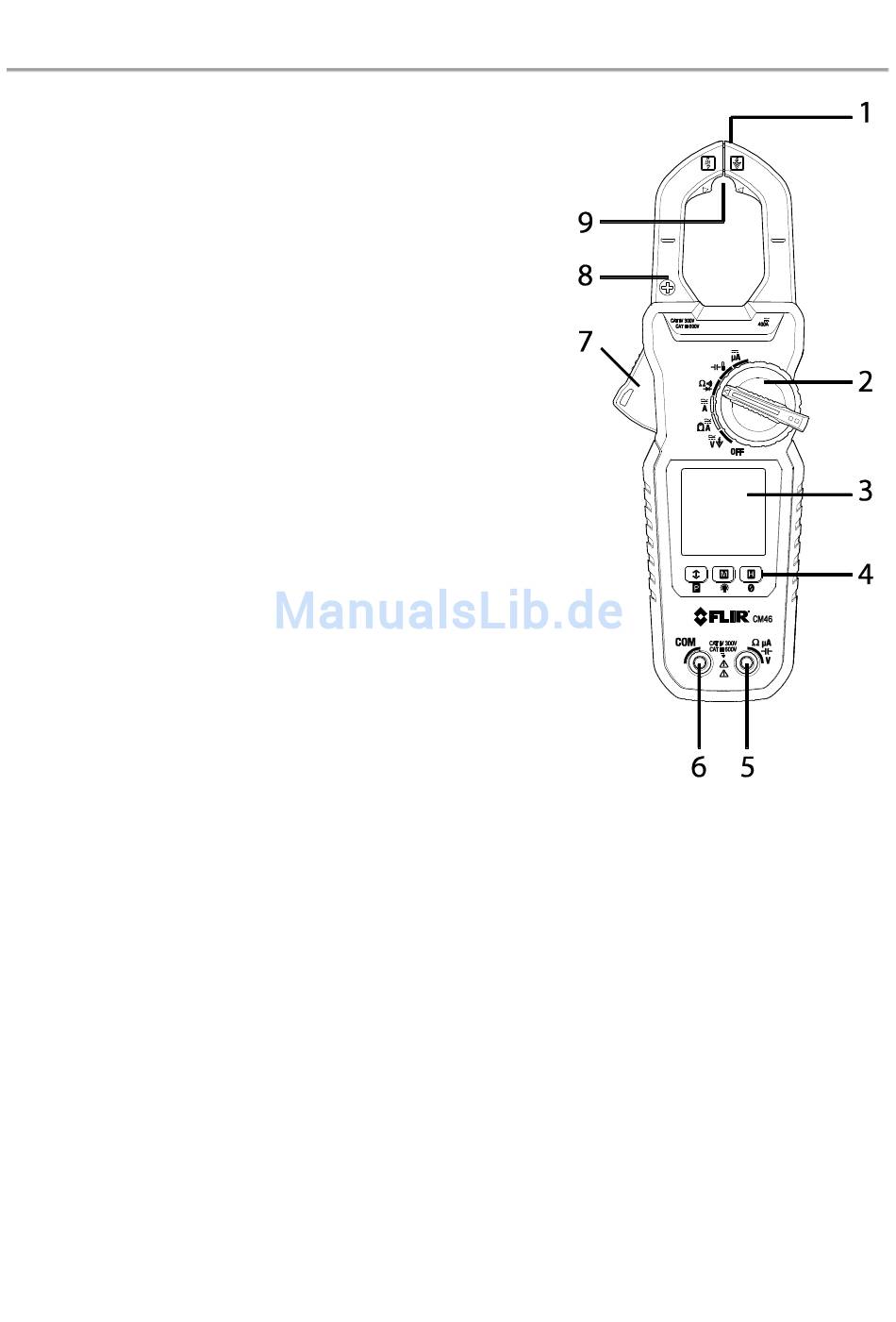

Bild 4-1 Beschreibung des Messgeräts
