Inhaltszusammenfassung für FLIR EM54
-

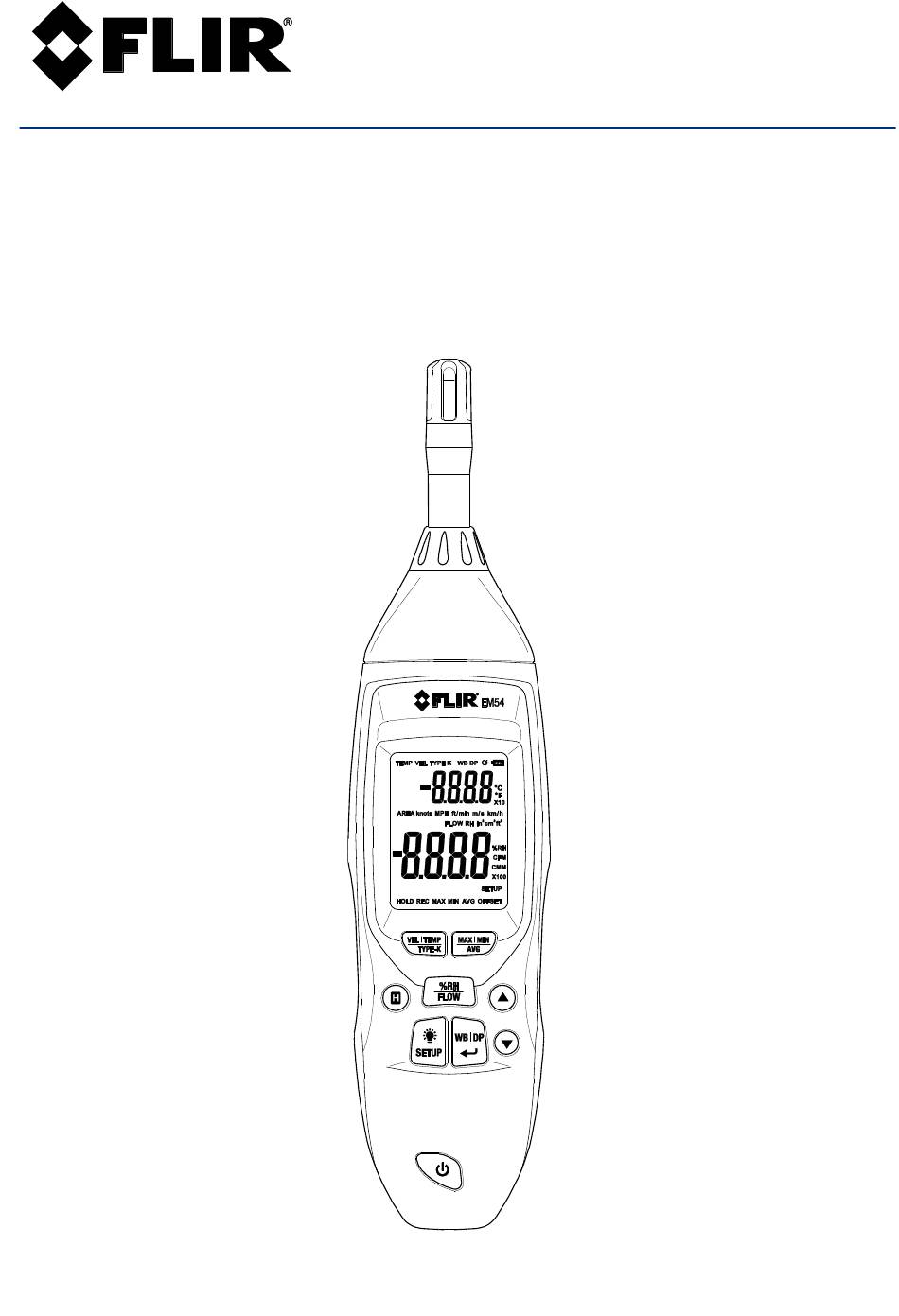

Seite 1: Benutzerhandbuch
BENUTZERHANDBUCH Umgebungsmessgerät Modell EM54... -
Seite 2: Inhaltsverzeichnis
4.8 Data-Hold-Funktion 4.9 MAX-MIN-AVG Aufnahmemodus 4.10 Setup-Modus WARTUNG 5.1 Reinigung und Lagerung 5.2 Austausch der Batterie 5.3 Entsorgung elektronischer Geräte TECHNISCHE DATEN 6.1 Allgemeine Spezifikationen 6.2 Messspezifikationen KUNDENSUPPORT 3 JAHRE EINGESCHRÄNKTE GARANTIE HAUPTSITZ DES UNTERNEHMENS FLIR EM54 BENUTZERHANDBUCH Dokumentennummer: EM54-de-DE_AA... -
Seite 3: Gutachterkommissionen
Das Qualitätsmanagementsystem unter dem diese Produkte entwickelt und hergestellt wurden, wurde gemäß dem ISO 9001 Standard zertifiziert. FLIR Systems ist ständig bemüht, seine Produkte zu verbessern, daher behalten wir uns das Recht vor, ohne vorherige Ankündigung Veränderungen oder Verbesserungen an den Produkten vorzunehmen. -
Seite 4: Einführung

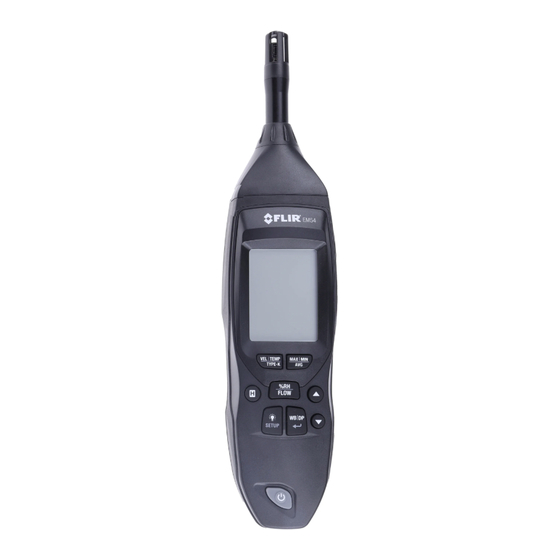

2. Einführung Vielen Dank, dass Sie sich für den Kauf eines EM54-Umgebungsmessgerätes von FLIR entschieden haben. Der EM54 misst Lufttemperatur, Typ-K-Temperatur, relative Luftfeuchtigkeit und Luftgeschwindigkeit und berechnet die Taupunkt- /Verdünstungstemperatur und den Luftstrom (Volumen). Besuchen Sie www.flir.com/testwarranty, um das Dokument mit der eingeschränkten Garantie von 3 Jahren zu lesen und Ihr Produkt zu registrieren, um eine kostenlose Garantieverlängerung von 1 Jahr zu erhalten. -
Seite 5: Beschreibung Des Messgeräts
3. Beschreibung des Messgeräts 3.1 Beschreibungen vorne und seitlich 1. Temperatur- und relative Feuchtigkeitssensoren 2. LCD-Hintergrundbeleuchtung (siehe separaten Abschnitt) 3. Steuerungsknöpfe (siehe separaten Abschnitt) 4. Typ-K-Thermoelement-Subminiatur-Buchse 5. Flügelanemometer-USB-Sondenbuchse Hinweis: Zubehörhalterung und Batteriefach auf der Rückseite des Messgeräts FLIR EM54 BENUTZERHANDBUCH Dokumentennummer: EM54-de-DE_AA... -
Seite 6: Beschreibungen Der Steuerungsknöpfe
Modus für Programmierschritte, die die Verwendung dieses Knopfes erfordern Drücken Sie im Normalbetrieb kurz, um die Messeinheiten für die unteren Anzeigenziffern zu ändern. Siehe Abschnitt SETUP- Modus für Programmierschritte, die die Verwendung dieses Knopfes erfordern FLIR EM54 BENUTZERHANDBUCH Dokumentennummer: EM54-de-DE_AA... -
Seite 7: Lcd Description
Temperaturmesseinheiten Multiplizieren Sie den Anzeigewert mit 10 Vom Benutzer eingegebene Flächenmessung - für Luftströmungsmessungen AREA (Volumen) Knots Messeinheit für Luftgeschwindigkeit (Knoten) Messeinheit für Luftgeschwindigkeit (Meilen pro Stunde) Ft/min Messeinheit für Luftgeschwindigkeit (Fuß pro Minute) FLIR EM54 BENUTZERHANDBUCH Dokumentennummer: EM54-de-DE_AA... - Seite 8 Minimaler Messwert Durchschnittlicher Messwert Erscheint im Setup-Modus, wenn ein Temperaturanzeige-Offset für den Typ- OFFSET K-Thermoelementmodus programmiert wird OL oder -OL Temperaturmessung außerhalb des Bereichs - - - - - Typ-K-Sonde nicht angeschlossen Obere Display-Ziffern Untere Display-Ziffern FLIR EM54 BENUTZERHANDBUCH Dokumentennummer: EM54-de-DE_AA...
-
Seite 9: Bedienung
Das Messgerät wird von einer 9-V-Batterie (hinteres Fach) gespeist. Drücken Sie den Power-Knopf lange, um das Messgerät an- oder auszuschalten. Der EM54 verfügt über ein APO-Schlafprogramm, das das Messgerät nach Ablauf der programmierbaren APO-Zeit automatisch ausschaltet. Anweisungen zum Einstellen des APO-Timers für den Schlafmodus (SLP) finden Sie im Setup-Modus. -
Seite 10: Luftgeschwindigkeitsmessungen
7. „Zurück“ (Return) drücken und die Pfeile benutzen, um die blinkende Ziffer für den Flächenwert anzupassen. Den H-Knopf benutzen, um eine neue zu bearbeitende Ziffer auszuwählen. Fahren Sie auf diese Weise fort, bis der Bereich des zu prüfenden Kanals genau eingegeben ist FLIR EM54 BENUTZERHANDBUCH Dokumentennummer: EM54-de-DE_AA... -
Seite 11: Lcd-Hintergrundbeleuchtung
Standardeinheiten zu sehen. Verwenden Sie die Pfeile, um M/S, Fuß/Min, Km/Std, Meilen/Std oder Knoten auszuwählen 5. „Zurück“ (Return) drücken, um FLOW-EINHEITEN (FLOW UNITS) zu sehen. Nochmal „Zurück“ (Return) drücken, um die Standard-Luftstromeinheiten zu sehen; verwenden Sie die Pfeile, um CFM oder CMM auszuwählen FLIR EM54 BENUTZERHANDBUCH Dokumentennummer: EM54-de-DE_AA... -
Seite 12: Wartung
Werfen Sie die verwendeten oder wiederaufladbaren Batterien niemals in den normalen Hausmüll. Als Endverbraucher sind Nutzer gesetzlich gebunden alle gebrauchten Batterien bei den entsprechenden Sammelstellen zu entsorgen oder zum Geschäft, wo diese erworben wurden oder wohin auch immer Batterien verkauft werden zurückzubringen. FLIR EM54 BENUTZERHANDBUCH Dokumentennummer: EM54-de-DE_AA... -
Seite 13: Entsorgung Elektronischer Geräte
5.3 Entsorgung elektronischer Geräte Wie bei den meisten elektronischen Produkten muss dieses Gerät umweltgerecht und gemäß den geltenden Vorschriften für Elektronikschrott entsorgt werden. Kontaktieren Sie Ihren lokalen Handelspartner von FLIR Systems für weitere Informationen. 6. Technische Daten 6.1 Allgemeine Spezifikationen... -
Seite 14: Kundensupport
Reparatur, Kalibrierung und technischer Support https://support.flir.com 8. 3 Jahre eingeschränkte Garantie Dieses Produkt ist durch die eingeschränkte 3-Jahres-Garantie von FLIR geschützt. Besuchen Siewww.flir.com/testwarranty, um das Dokument zur eingeschränkten 3- jährigen Garantie zu lesen. Registrieren Sie Ihr Produkt auf der Webseite, um eine kostenlose Garantieverlängerung von 1 Jahr zu erhalten. -
Seite 15: Hauptsitz Des Unternehmens
Hauptsitz des Unternehmens FLIR Systems, Inc. 2770 SW Parkway Avenue Wilsonville, OR 97070 USA Kundensupport Reparatur, Kalibrierung und technischer Support: https://support.flir.com Kennnummer der Veröffentlichung EM54-en-GB Veröffentlichungsversion: Datum der Veröffentlichung: März 2019 Sprache: FLIR EM54 BENUTZERHANDBUCH Dokumentennummer: EM54-de-DE_AA...
