5.4.4 Erweiterte Funktionsmodi

Zusätzlich zu den grundlegenden Messungen, die das CM74 durchführen kann, wurde eine
Vielzahl an erweiterten Funktionen integriert. Schlagen Sie für weitere Einzelheiten in den
folgenden Abschnitten nach.

5.4.4.1 Einschaltstrom-Modus

In Einschaltstrommodus zeigt das Messgerät den höchsten AC RMS Strommesswert an, der
in den ersten 100 ms nach dem Triggerzeitpunkt (Stromerfassungsschwellwert) erreicht
wurde, siehe Abb. 5.3 unten. Der Stromerfassungsschwellwert beträgt 0,5 A für den 60,00 A
Bereich und 5,0 A für den 600,0 A Bereich. Der Einschaltstrommodus ist beim Messen von
Wechselstrom verfügbar.
1.
Verbinden Sie das Messgerät mit dem zu testenden Stromkreis, an dem keine
Spannung anliegt.
2.
Stellen Sie das Messgerät auf A
3.
Drücken Sie die Taste Einschaltstrom
aktivieren. Das Einschaltstrom-Symbol erscheint auf dem Display.
4.
Schalten Sie die Stromversorgung des zu prüfenden Stromkreislaufs ein.
5.
Wenn der Schwellwert erreicht ist, zeigt das Messgerät den Mittelwert des
Messwerts für die Integrationszeit von 100 ms an.
5.4.4.2 DCA-Nullmodus
Die DC-Nullungsfunktion entfernt Offset-Werte und verbesserte die Genauigkeit von
Gleichstrommessungen.
Stellen Sie das Messgerät zum Messen von DCA ein. Stellen Sie sicher, dass sich kein
1.
Leiter zwischen den Messzangen befindet.
Drücken Sie die Taste DCA-Nullung
2.
wird auf Null gesetzt.
Nehmen Sie die Gleichstrommessungen wie im Abschnitt Strommessungen erklärt vor.
3.
FLIR CM174 BEDIENUNGSANLEITUNG

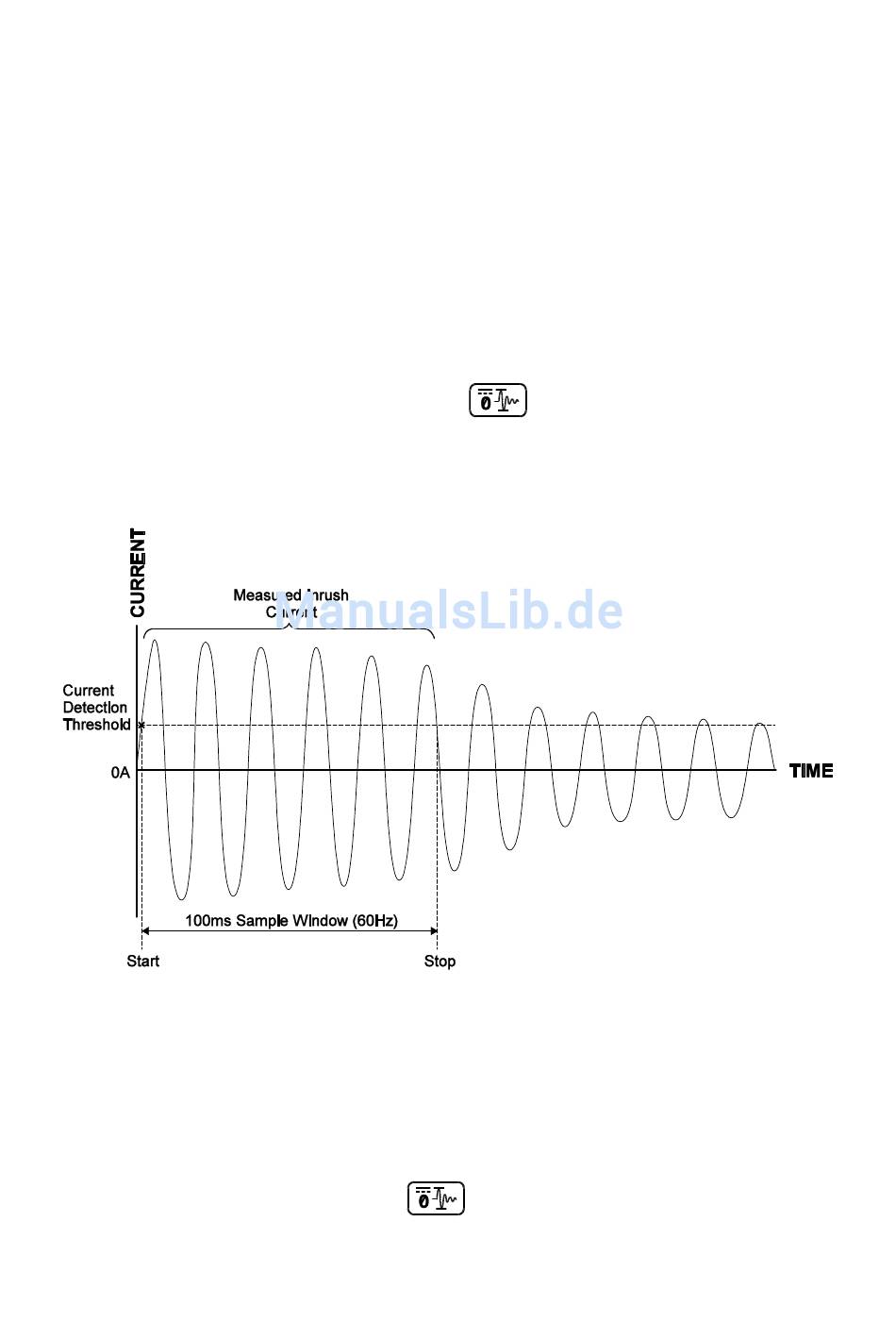

Abb. 5.3 Einschaltstrom
, um die DCA-Nullung zu aktivieren. Das Display
16
, um den Einschaltstrommodus zu
Dokument-Id: CM174-de-DE_AC
