"Advanced Grid Features": LVFRT - Dynamische
Netzstützung während temporärer Netzspannungs-
Einbrüchen
LVFRT - Funkti- LVFRT = Low Voltage Fault Ride Through
onsbeschreibung (dynamische Netzstützung bei Spannungseinbrüchen im Hoch- und Höchstspannungs-
netz, um eine ungewollte Abschaltung großer Einspeiseleistungen und damit Netzzusam-
menbrüche zu vermeiden)
Bei aktivierter Funktion LVFRT stützt der Wechselrichter im Fall eines Spannungabfalls für
eine definierte Zeit das Netz (z.B. bis zu 1500 ms).
Anstelle sich vom Netz zu trennen und die definierte Wiederzuschalt-Zeit abzuwarten,
bleibt der Wechselrichter nach dem Netzproplem aktiv und speist weiterhin die volle Leis-
tung ein.
Falls vom Energiversorgungs-Unternehmen gefordert, muss der Wechselrichter während
des Spannungsabfalls einen definierten Blindstrom einspeisen.
Beispiel:
Spannungseinbruch bis 0 % mit einer Dauer </= 150 ms
(2) = Zeitpunkt eines Störungseintrittes

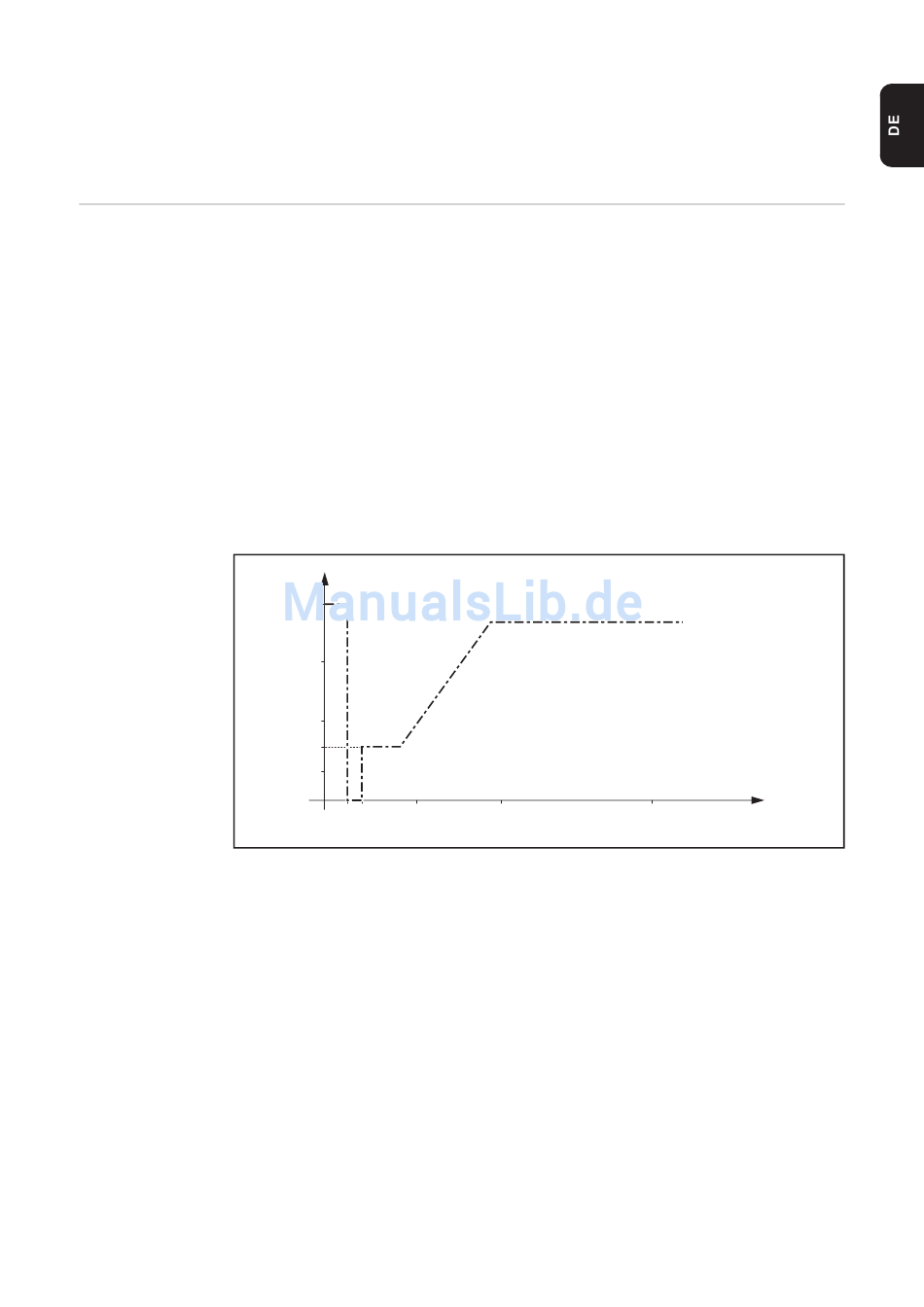

LVFRT - Grenzkurven Spannungsverlauf
-
-
Bei deaktivierter Funktion LVFRT kann der Wechselrichter bei einem schnellen Span-
nungseinbruch den Einspeisebetrieb unterbrechen.
U/U [%]
C
100 %
70 %
(1)
45 %
30 %
15 %
0 150 700
(2)
Liegt die Spannung oberhalb der Grenzlinie (1), darf der Wechselrichter nicht abschal-
ten.
Ein eventuelles Einspeisen eines Kurzschluss-Stromes während des Spannungsein-
bruchs muss mit dem Netzbetreiber abgestimmt werden.
Liegt die Spannung unter der Grenzlinie (1) darf sich der Wechselrichter vom Netz
trennen. Die sichere Trennung vom Netz erfolgt immer entsprechend den eingestell-
ten Trip-Werten der inneren und äußeren Spannungs-Grenzwerten.
1500 3000
t [ms]
41
