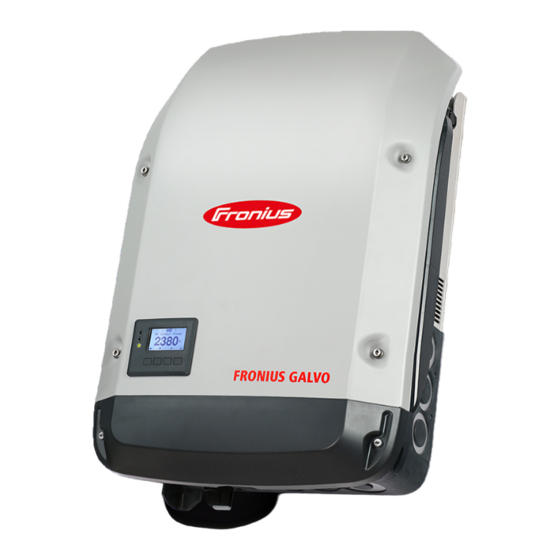

Fronius Galvo Bedienungsanleitung
Datamanager/anlagenüberwachung
Vorschau ausblenden
Andere Handbücher für Galvo:
- Serviceanleitung (88 Seiten) ,
- Installationsanleitung (60 Seiten) ,
- Installationsanleitung (44 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Fronius Galvo
Inhaltszusammenfassung für Fronius Galvo
- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Bedienungsanleitung Fronius Datamanager Galvo - Symo Anlagenüberwachung Installation Instructions de service Surveillance des installations Gebruiksaanwijzing Controle van de installaties 42,0410,1986 004-11122014...
-
Seite 3: Inhaltsverzeichnis
Fronius Datamanager im Fronius Solar Net installieren ................Fronius Datamanager installieren - Übersicht.................... Technische Daten ............................Detaillierte Infor- Detaillierte Informationen zum Fronius Datamanager finden Sie in der Vollversion der Be- mationen dienungsanleitung Fronius Datamanager (Galvo/Symo) unter Solarelektronik / Anlagen- überwachung auf unserer Homepage unter http://www.fronius.com. -
Seite 5: Allgemeines
Allgemeines Allgemeines Der ‘Fronius Datamanager’ ist ein netzwerkfähiger Datenlogger, der die Funktionalität der ‘Fronius Com Card‘ und des ‘Fronius Datalogger Web‘ auf einer Steckkarte vereint. Die Web-Schnittstelle des ‘Fronius Datamanager’ liefert einen schnellen Überblick über die Photovoltaik-Anlage. Die Web-Schnittstelle kann über eine Direktverbindung im Intranet oder bei entsprechen- der Konfiguration über das Internet aufgerufen werden. - Seite 6 Fronius Datalogger Web Fronius Personal Display DL Box Fronius Datalogger easy / pro Für den Betrieb des ‘Fronius Datamanager‘ muss die Steckkarte in einem Wechselrichter eingebaut sein. Die ‘Fronius Datamanager‘ Steckkarte und die ‘Fronius Com Card‘ dürfen nicht gemein- sam in einem Wechselrichter betrieben werden.
- Seite 7 PC muss an den Anschlüssen Solar Net IN und Solar Net OUT des Wech- selrichters je ein Endstecker angesteckt sein. ‘Wechselrichter (Fronius Galvo oder Fronius Symo) mit ‘Fronius Datamanager‘ ver- netzt‘ mit weiteren Wechselrichtern (Fronius IG Plus V), einer ‘Fronius Sensor Box’ und einem PC: LAN / WLAN...
- Seite 8 HINWEIS! Bei einer Vernetzung von mehreren DATCOM-Komponenten in Ver- bindung mit einem Wechselrichter mit ‘Fronius Datamanager‘: mit dem Datenkabel z.B. den Solar Net IN Anschluss des Wechselrichters und den OUT-Anschluss der nächsten DATCOM-Komponente verbinden. An freien Solar Net Anschlüssen der letzten DATCOM-Komponenten muss ein Endstecker...
-
Seite 9: Voraussetzungen
Internet. Als Gateway-Adresse eignet sich z.B. die IP-Adresse des DSL-Routers. WICHTIG! Der ‘Fronius Datamanager’ darf nicht die selbe IP-Adresse wie der PC / Laptop haben! Der ‘Fronius Datamanager’ kann sich nicht selbst ins Internet verbinden. Bei einem DSL-Anschluss muss ein Router die Verbindung ins Internet aufbauen. - Seite 10 Internet-Verbindung bestehen. und Servicemel- dungen versen- Der ‘Fronius Datamanager’ kann sich nicht selbst ins Internet verbinden. Bei einem DSL- Anschluss muss ein Router die Verbindung ins Internet aufbauen. Datenvolumen Beim Betrieb des 'Fronius Datamanager' fallen Daten an, die über das Internet übertragen berechnen werden müssen.
-
Seite 11: Bedienelemente, Anschlüsse Und Anzeigen
Stromversorgung durch das ‘Fronius So- lar Net’; Der ‘Fronius Datamanager’ ist betriebsbereit leuchtet nicht: bei mangelhafter oder nicht vorhandener Stromversorgung durch das ‘Fronius Solar Net’ - eine externe Stromversorgung ist erforder- lich blinkt rot: während eines Update-Vorganges WICHTIG! Während eines Update-Vorganges die Stromversorgung nicht... -
Seite 12: Anschluss Lan
LED WLAN blinkt grün: der Fronius Datamanager befindet sich im Service-Modus (Schalter IP an der Fronius Datamanager Steckkarte ist in Position A) leuchtet grün: bei bestehender Netzwerk-Verbindung leuchtet rot: bei nicht bestehender Netzwerk-Verbindung leuchtet nicht: Steckkarte ohne WLAN LED Verbindung Solar Web leuchtet grün: bei bestehender Verbindung zu ‘Fronius Solar.web’... - Seite 13 Schematische Versorgung durch die Datamanager-Steck- Verschaltung der 10,7 V DC karte: 230 V AC I/Os Netzteil Strombegrenzung 300 mA Versorgung durch ein externes Netzteil: externes Netzteil Last HINWEIS! Bei Versorgung durch Solar Net ein externes Netzteil muss das ex- terne Netzteil galvanisch getrennt sein.
-
Seite 14: Verkabelung
Die Datenverbindung der Fronius Solar Net Teilnehmer erfolgt über eine 1:1-Verbindung Fronius Solar Net mit 8-poligen Datenkabeln und RJ-45 Steckern. Teilnehmer Die Gesamt-Leitungslänge in einem Fronius Solar Net Ring darf max. 1000 m betragen. Voraussetzun- Für die Verkabelung der Fronius Solar Net Teilnehmer dürfen ausschließlich geschirmte gen für die Solar CAT5 (neu) und CAT5e (alt) Kabeln nach ISO 11801 und EN50173 verwendet werden. - Seite 15 ISO/IEC 11801:2002. für Nordamerika die TIA/EIA 568 Es gelten die Regeln für die Anwendung für Kupferkabel. Vorkonfektionier- Bei Fronius sind folgende vorkonfektionierte Datenkabel verfügbar: te Datenkabel CAT5 Kabel 1 m ... 43,0004,2435 CAT5 Kabel 20 m ... 43,0004,2434 CAT5 Kabel 60 m ...
-
Seite 16: Fronius Datamanager In Den Wechselrichter Einsetzen
Einsetzen der Steckkarte in den Wechselrichter gemäß Bedienungs- oder Installationsanleitung des jeweiligen Wechselrichters erfolgen. Beachten Sie Sicher- heitshinweise und Warnhinweise in den Bedienungsanleitungen der Wechselrichter. WICHTIG! Vor dem Einsetzen der ‘Fronius Datamanager‘ Steckkarte eine eventuell vor- handene ‘Fronius Power Control Card‘ oder ‘Fronius Modbus Card‘ entfernen! Sicherheit WARNUNG! Ein elektrischer Schlag kann tödlich sein. -
Seite 17: Fronius Datamanager Im Fronius Solar Net Installieren
Fronius Datamanager im Fronius Solar Net installie- Wechselrichter VORSICHT! Gefahr von schweren Sachbeschädigungen an DATCOM-Kompo- mit ‘Fronius Data- nenten oder am PC / Laptop durch am ‘Fronius Datamanager‘ falsch angeschlos- manager‘ im ‘Fro- sene Ethernet oder Solar Net Kabel. nius Solar Net‘... -
Seite 18: Fronius Datamanager Installieren - Übersicht
Abschnitt „Fronius Datamanager im Fronius Solar Net installieren“ Am PC / Laptop WLAN ausschalten (um Netzwerkkonflikte zu vermeiden) Am PC / Laptop die Netzwerk-Einstellungen für den ‘Fronius Datamanager‘ anpassen: IP-Adresse automatisch beziehen (DHCP)“ muss aktiviert sein Schalter ‘IP‘ am ‘Fronius Datamanager‘ in Position - A - schalten Wechselrichter schließen und einschalten... - Seite 19 Die Fronius Solar Web Startseite wird angezeigt. oder Die Web-Seite des Fronius Datamanager wird angezeigt. WICHTIG! Für den Verbindungsaufbau zum Fronius Datamanager muss das jeweilige Endgerät (z.B. Laptop, Tablet, etc.) wie folgt eingestellt sein: „IP-Adresse automatisch beziehen (DHCP)“ muss aktiviert sein...
-
Seite 20: Technische Daten
Energie digitale Ausgänge 76 mJ (pro Ausgang) Bei ausreichender Stromversorgung im Fronius Solar Net leuchtet an jeder DATCOM-Komponente die grüne LED. Sollte die grüne LED nicht leuchten, am 12 V Netzgerät-Anschluss der DATCOM- Komponente das bei Fronius erhältliche Netzgerät anstecken.
