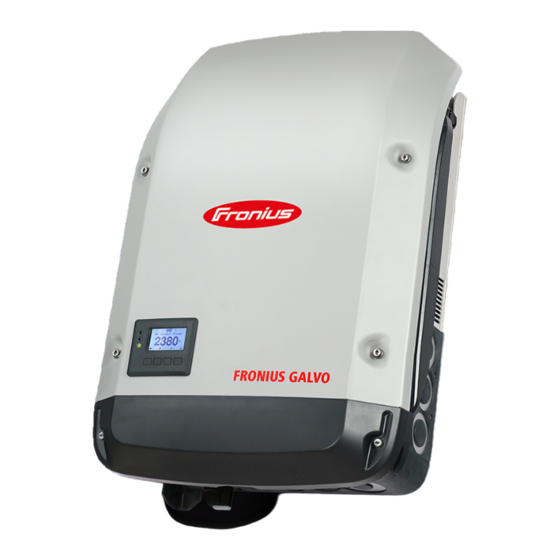

Fronius Galvo Serviceanleitung
Vorschau ausblenden
Andere Handbücher für Galvo:
- Bedienungsanleitung (60 Seiten) ,
- Installationsanleitung (60 Seiten) ,
- Installationsanleitung (28 Seiten)
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Fronius Galvo
Inhaltszusammenfassung für Fronius Galvo
- Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Serviceanleitung Service Menüs Fronius Galvo, Fronius Symo Netzgekoppelter Wechselrichter Service manual Service menus Fronius Galvo, Fronius Symo Grid-connected inverter 42,0410,2015 003-16102014...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ............................... Allgemeines ............................Sicherheit .............................. In ein Service Menü einsteigen........................In ein Service Menü einsteigen......................Setup-Menüeinträge einstellen allgemein..................... Service Menü Basic ........................... Zugriffs-Code für das Service Menü Basic ................... Übersicht der Menüpunkte im Service Menü Basic ................MPP Tracker 1 ............................MPP Tracker 2 ............................ -
Seite 5: Allgemeines
Die „Service Menüs“ sind Setup-Menüs für Installateure und Service-Techniker. Die „Ser- vice Menüs“ befinden sich in einer separaten Menüebene, die nur durch Eingeben eines Zugriffs-Codes aufgerufen werden kann. Der jeweilige Zugriffs-Code wird von Fronius zur Verfügung gestellt. In dieser Anleitung werden folgende „Service Menüs“ beschrieben: Service Menü Basic Service Menü... -
Seite 6: In Ein Service Menü Einsteigen
In ein Service Menü einsteigen In ein Service Taste ‘Menü’ drücken Menü einsteigen Die Menüebene wird angezeigt. G R A P H Die nicht belegte Taste ‘Menü / Esc’ 5 x drücken Im Menü ‘CODE’ wird ‘Zugangs-Code‘ an- gezeigt, die erste Stelle blinkt. Den Zugangs-Code für das ge- wünschte Service Menü... -
Seite 7: Setup-Menüeinträge Einstellen Allgemein
Setup-Menüein- In den Menüpunkt SETUP einsteigen träge einstellen Mittels Tasten ‘auf’ oder ‘ab’ den gewünschten Eintrag anwählen allgemein Taste ‘Enter‘ drücken Die erste Stelle eines einzustellenden Die zur Verfügung stehenden Einstel- Wertes blinkt: lungen werden angezeigt: Mittels Tasten ‘auf‘ oder ‘ab‘ eine Mittels Tasten ‘auf‘... -
Seite 8: Service Menü Basic
TOTAL auf Null zurückgesetzt nur bei Fronius Galvo nur bei Fronius Symo S nur bei Fronius Symo M **** nur bei Fronius Symo S und Fronius Symo M MPP Tracker 1 DC Betriebsmodus MPP AUTO MPP USER Dyn. Peak Manager... - Seite 9 Signal Eingang Funktionsweise Ext Sig. S0-Meter Auslöseart Ext. Stop (sichtbar durch Aus- wahl von „Ext Sig.“) Warning Anschluss Type (sichtbar durch Aus- wahl von „Ext Sig.“) SMS / Relais Ereignisverzögerung 900 - 86400 s Ereigniszähler 10 - 255 Erdungseinstellung * Erdungsmodus Positive Negative...
-
Seite 10: Mpp Tracker 1
Aktivieren oder Deaktivieren des Dynamischen Peak Managers Auswahlmöglichkeiten ON / OFF Fixspannung zum Eingeben der Fixspannung Einheit Einstellbereich 120 - 440 (Fronius Galvo) 150 - 800 (Fronius Symo) MPPT1 Startspannung zum Eingeben der MPPT1 Startspannung Einheit Einstellbereich 120 - 440 (Fronius Galvo) -
Seite 11: Mpp Tracker 2
MPP Tracker 2 Einstellung der Arbeitsweise des Wechselrichters Auswahlmöglichkeiten MPP Tracker 2 / DC Betriebsmodus / Fixspannung / MPPT2 Startspannung MPP Tracker 2 zum Aktivieren / Deaktivieren eines 2. MPP Trackers Einstellbereich OFF / ON DC Betriebsmodus Einheit Auswahlmöglichkeiten MPP AUTO / FIX / MPP USER Dyn. -
Seite 12: Signal Eingang
Signal Eingang Aktivierung und Einstellung des Signal Eingang Auswahlmöglichkeiten Funktionsweise / Auslöseart / Anschluss Type (Auslöseart und Anschluss Type nur Sichtbar durch Auswahl „Ext Sig.“) Funktionsweise Ext Sig. Meldeeingang S0-Meter Ausgabe der Information vom Leistungszähler im Hausnetz Funktionsweise deaktiviert Auslöseart Ext. -
Seite 13: Erdungseinstellung
Erdungseinstel- Aktivierung und Einstellung der Solarmodul-Erdung lung Auswahlmöglichkeiten Erdungsmodus / Erdungsüberwachung / Abschaltverzöge- rung wird nur angezeigt, wenn unter Erdungsmodus „Positive“ oder „Negative“ ausge- wählt wurde wird nur angezeigt, wenn „Warn Err“ aktiviert ist Erdungsmodus zur Auswahl der Solarmodul-Erdung Auswahlmöglichkeiten Off / Positive / Negative Erdungsüberwachung zum Aktivieren und Deaktivieren der Erdungsüberwachung... -
Seite 14: Isolationseinstell
Isolationseinstell. Aktivierung und Einstellung der Isolations-Überwachung Auswahlmöglichkeiten Isolationswarnung / Schwellwert Warnung / Isolationsfehler / Schwellwert Fehler Isolationswarnung zum Aktivieren und Deaktivieren der Isolationsüberwachung mit Anzeige einer Warnung ohne Einspeiseunterbrechung bei einem Isolationsfehler Auswahlmöglichkeiten ON / OFF Schwellwert Warnung zum Einstellen eines Isolations-Schwellwertes, unter welchem der Wechselrichter eine Warnung ausgibt (ohne Einspeiseunterbrechung) Einstellbereich abhängig vom Länder-Setup... -
Seite 15: Service Menü Error Counter
Service Menü Error Counter Zugriffs-Code für 3 7 7 6 7 das Service Menü Error Counter Übersicht der Die Menüpunkte im Service Menü Error Counter können mittels Tasten ‘auf‘ und ‘ab‘ aus- Menüpunkte im gewählt werden. Service Menü Er- ror Counter Um einen Menüpunkt aufzurufen, Taste ‘Enter‘... -
Seite 16: Service Menü Pro
Voreingestellte Netzparameter sind vom eingestellten Länder-Setup abhängig. Die Para- meter wurden so gewählt, dass der Wechselrichter den jeweils gültigen Normen entspricht. In besonderen Fällen können geschulte Elektro-Fachkräfte oder Fronius Service Partner (FSP) im Service Menü Pro voreingestellte länderspezifische Grenzwerte an örtliche Netz- verhältnisse anpassen. - Seite 17 Freq IL Min TripTime n [cyl] Alt Freq Mode Alt Freq IL Max n [Hz] Alt Freq IL Max TT n [cyl] Alt Freq IL Min n [Hz] Alt Freq IL Min TT n [cyl] Freq Outer Limit Max n [Hz] Freq OL Max TripTime x n [cyl] Freq Outer Limit Min...
- Seite 18 Ch Cos φ (P) 1-0 Ch Cos φ (P) 1-1 Ch Cos φ (P) 2-0 Ch Cos φ (P) 2-1 Ch Cos φ (P) 3-0 Ch Cos φ (P) 3-1 Ch Cos φ (P) TimeC. Ch Cos φ (P) U-LockIn x Ch Cos φ...
-
Seite 19: Spannungs-Grenzwerte
Disable Limit Min. 50 - 52 Hz Disable Limit Max. 50 - 52 Hz Alt. Ret. Grad Thr. 0,01 - 100 % Return Gradient 1 0,01 - 100 %/s alt. Return Grad. 1 0,01 - 100 %/s Use Return Grad. 2 Return Gradient 2 0,01 - 100 %/s Volt. -
Seite 20: Frequenz-Grenzwerte
U Inner Limit Min Unterer innerer Netzspannungs-Grenzwert in V U IL Min Trip Time Auslösezeit für Unterschreitung des unteren inneren Netzspannungs-Grenzwertes in U Outer Limit Max Oberer äußerer Netzspannungs-Grenzwert in V U OL Max TripTime Auslösezeit für Überschreitung des oberen äußeren Netzspannungs-Grenzwertes in U Outer Limit Min Unterer äußerer Netzspannungs-Grenzwert in V U OL Min Trip Time... -
Seite 21: Nl-Monitor
Alt Freq IL Max TT Auslösezeit für Überschreitung des alternativen oberen inneren Netzfrequenz-Gren- zwertes in cyl Alt Freq IL Min Unterer alternativer innerer Netzfrequenz-Grenzwert in Hz Alt Freq IL Min TT Auslösezeit für Unterschreitung des alternativen unteren inneren Netzfrequenz-Gren- zwertes in cyl Freq Outer Limit Max Oberer äußerer Netzfrequenz-Grenzwert in Hz Freq OL Max TripTime... -
Seite 22: Trip Time Delay
NL Uinner Limit Max Vorgabe des inneren maximalen Abschaltwert NL U IL Max TripTime Vorgabe der Abschaltzeit des inneren maximalen Abschaltwert NL Uouter Limit Max Vorgabe des äusseren maximalen Abschaltwert NL U OL Max TripTime Vorgabe der Abschaltzeit des äusseren maximalen Abschalt- wert Trip Time Delay Trip Time Delay... -
Seite 23: Die Blindleistungsmodi
Nach Drücken der Taste ‘Enter‘ kann der Wert für den Leis- tungsfaktor cos φ eingestellt werden: Fronius Galvo -0,85 (ind.) - 1 - +0,85 (kap.) Fronius Symo -0,7 (ind.) - 1 - +0,7 (kap.) Const. Cosφ TimeC. Vorgabe eines Zeitwertes, in welcher der angegebene Leis- tungsfaktor Const. - Seite 24 Ch Cosφ (P) U-LockIn Vorgabe eines Spannungswertes; bei Überschreiten dieses Spannungswertes wird die Cosφ (P) Kennlinie aktiviert. 80 - 120 % Ch Cosφ (P) U-LockOut Vorgabe eines Spannungswertes; bei Unterschreiten dieses Spannungswertes wird die Cosφ (P) Kennlinie deaktiviert. 80 - 120 % Ch Cosφ...
-
Seite 25: Freq Dep. Power Red
WICHTIG! Eine detaillierte Erklärung zu den Einstellungen finden Sie im Kapitel „Advan- ced Grid Features“: Blindleistungsmodus. Freq dep. Power Frequency Dependent Power Reduction (von der Netzfrequenz abhängige Leistungsreduktion) Bei aktivierter Funktion GFDPR wird bei Überschreiten eines definierten Netzfrequenz- Grenzwertes die Wirkleistung entsprechend eines definierten Gradienten reduziert. Auswahlmöglichkeiten GFDPR On/Off / Enable Limit / Derating Gradient / Frequency Test Time / Disable Limit Min. - Seite 26 Alt. Ret. Grad Thr. zum Einstellen des Schwellwertes, ab welchem der „Return Gradient 1“ oder der „ alt. Re- turn Grad. 1“ zur Anwendung kommt. z.B.: Ist die Differenz aus Nennleistung und der aktuell reduzierten Leistung kleiner oder gleich des Schwellwertes, wird „Return Gradient 1“ angewendet. Ist die Differenz aus Nennleistung und der aktuell reduzierten Leistung größer des Schwellwertes, wird „alt.
-
Seite 27: Volt. Dep. Power Red
WICHTIG! Eine detaillierte Erklärung zu den Einstellungen finden Sie im Kapitel „Advan- ced Grid Features“: GFDPR - Netzfrequenz-abhängige Leistungs-Reduktion P(F). Volt. dep. Power Voltage Dependent Power Reduction (von der Netzspannung abhängige Leistungsreduktion) Bei aktivierter Funktion GVDPR wird bei Überschreiten eines definierten Netzspannungs- Grenzwertes die maximale Wirkleistung reduziert. -
Seite 28: Softstart
Softstart Aktivierung oder Deaktivierung der Softstart-Funktion, Einstellen der Steigung für die Hochfahr-Rampe Auswahlmöglichkeiten Softstart On/Off / Softstart Gradient Softstart On/Off zum Aktivieren oder Deaktivieren der Softstart-Funktion Funktion deaktiviert On acFlt Funktion aktiviert; Der Softstart Gradient kommt nur bei einem vorherigen AC- Fehler zur Anwendung. -
Seite 29: Initial Start Time, Reconnect Time
WICHTIG! Eine detaillierte Erklärung zu den Einstellungen finden Sie im Kapitel „Advan- ced Grid Features“: LVFRT - Dynamische Netzstützung während temporärer Netzspan- nungs-Einbrüchen. Initial Start Time, Initial Start Time Reconnect Time Netzüberwachungs-Zeit vor dem Hochstart des Wechselrichters in s 1 - 900 s Reconnect Time Netzüberwachungs-Zeit vor dem Hochstart des Wechselrichters nach einem Netzfehler in s... -
Seite 30: Advanced Grid Features": Blindleistungsmodus
"Advanced Grid Features": Blindleistungsmodus Allgemeines zum Durch das am Wechselrichter eingestellte Länder-Setup werden Betriebsarten und Ein- Blindleistungs- stellungen entsprechend den lokalen Normen und Richtlinien vorgegeben. modus In manchen Situationen kann es jedoch sinnvoll sein, die voreingestellten länderspezifi- schen Betriebsmodi und Einstellungen speziell an die Stromnetz-Situation vor Ort anzu- passen. -
Seite 31: Möglicher Arbeitsbereich Des Wechselrichters In Zusammenhang Mit Der Blindleistung
Der Blindleistungs-Betrieb wird durch den maximalen Ausgangsstrom (die maximale beitsbereich des Scheinleistung) sowie durch die operative Blindleistungs-Grenze des Wechselrichters be- Wechselrichters grenzt: in Zusammen- Fronius Galvo cos phi = 0,85, Q = 53 % hang mit der Fronius Symo cos phi = 0,7, Q = 71 % Blindleistung Die folgende Abbildung zeigt den möglichen Arbeitsbereich des Wechselrichters. -
Seite 32: Const. Cos Φ
Const. Cos φ konstante Vorgabe des Leistungsfaktors cos φ Einstellbereich: Fronius Galvo -0,85 - +0,85 Fronius Symo -0,7 - +0,7 Beispiel: cos φ = -0,9 untererregt (induktiv) übererregt (kapazitiv) cos φ = -0,90 cos φ = +0,85 cos φ = -0,85... -
Seite 33: Const. Q Rel
Const. Q Rel konstante Vorgabe der relativen Blindleistung in %, bezogen auf die Nenn-Scheinleistung des Wechselrichters Einstellbereich: Fronius Galvo -53 - 0 - +53 % Fronius Symo -71 - 0 - +71 % Beispiel: = -32 % untererregt (induktiv) übererregt (kapazitiv) cos φ... -
Seite 34: Const. Q Abs
= vom jeweiligen Wechselrichter abhängige maximal einstellbare Blindleistung Beispiel: = -n untererregt (induktiv) übererregt (kapazitiv) cos φ = -0,85 cos φ = +0,85 = -n VAr = +n VAr = -n Q = Blindleistung [VAr] P = Wirkleistung [W] = Nenn-Scheinleistung [VA] Beispiel für Fronius Galvo... -
Seite 35: Ch Cos Φ (P)
Kennlinien-Punkt Koordinaten Einstellbereich 0-0 (x) P: 0 - 100 % 0-1 (y) cos φ: -0,85 - 1 - +0,85 (Fronius Galvo) cos φ: -0,7 - 1 - +0,7 (Fronius Symo) 1-0 (x) P: 0 - 100 % 1-1 (y) cos φ: -0,85 - 1 - +0,85 (Fronius Galvo) cos φ: -0,7 - 1 - +0,7 (Fronius Symo) -
Seite 36: Ch Q (U)
Kennlinien-Punkt Koordinaten Einstellbereich 0-0 (x) U: 80 -120 % 0-1 (y) Q: -53 - 0 - +53 % (Fronius Galvo) -71 - 0 - +71 % (Fronius Symo) 1-0 (x) U: 80 -120 % 1-1 (y) Q: -53 - 0 - +53 % (Fronius Galvo) -
Seite 37: Ch Q (P)
Kennlinien-Punkt Koordinaten Einstellbereich 0-0 (x) P: 0 -100 % 0-1 (y) Q: -53 - 0 - +53 % (Fronius Galvo) -71 - 0 - +71 % (Fronius Symo) 1-0 (x) P: 0 -100 % 1-1 (y) Q: -53 - 0 - +53 % (Fronius Galvo) -
Seite 38: Lock-In / Lock-Out Für Den Kennlinien-Betrieb
Lock-In / Lock- Der Kennlinien-Betrieb zum Austausch von Blindleistung kann auch über die Lock-In / Out für den Kenn- Lock-Out Parameter aktiviert und deaktiviert werden. linien-Betrieb Bei Überschreiten einer definierten Einschaltschwelle (Lock-In) wird der Kennlinien-Be- trieb aktiviert und der Wechselrichter speist Blindleistung entsprechend der jeweiligen Kennlinie ein. -
Seite 39: Advanced Grid Features": Gfdpr - Netzfrequenz-Abhängige Leistungs-Reduktion P(F)
"Advanced Grid Features": GFDPR - Netzfrequenz- abhängige Leistungs-Reduktion P(F) GFDPR - Funkti- GFDPR = Grid Frequency Dependent Power Reduction onsbeschreibung (von der Netzfrequenz abhängige Leistungsreduktion) Bei aktivierter Funktion GFDPR wird bei Überschreiten eines definierten Netzfrequenz- Grenzwertes die Wirkleistung entsprechend einem definierten Gradienten reduziert. Befindet sich die Netzfrequenz nach erfolgter Leistungsreduktion wieder innerhalb eines zulässigen Frequenzbereiches, kann die Rückkehr zur vollen Leistung je nach Länder-Se- tup wie folgt erfolgen:... -
Seite 40: Gfdpr - Anwendungsbeispiel On
GFDPR - Anwen- GFDPR ON/OFF = On dungsbeispiel On Enable Limit = 50,3 Hz Nennleistung Derating Gradient = 84 %/Hz Momentanleistung zum Zeitpunkt der Grenzwert-Überschreitung Frequency Test Time = 30 s reduzierte Leistung Disable Limit Max. = 50,1 Hz Disable Limit Min = 49,8 Hz P [%] t = 30 s f [Hz]... -
Seite 41: Gfdpr - Anwendungsbeispiel Mit „Return Gradient 2
Verlauf 2 - grau Die Differenz zwischen der aktuellen Leistung P und der reduzierten Leistung P ist grö- ßer als der eingegebene Wert für „Alt. Ret. Grad Thr.“ von 25 % (5). Somit wird die Leistung mit dem alternativen Differenzleistungs-bezogenen Gradienten „alt. -
Seite 42: Advanced Grid Features": Gvdpr - Netzspannungs-Abhängige Leistungs-Reduktion P(U)
"Advanced Grid Features": GVDPR - Netzspan- nungs-abhängige Leistungs-Reduktion P(U) GVDPR - Funkti- GVDPR = Gradual Voltage Dependent Power Reduction onsbeschreibung (von der Netzspannung abhängige Leistungsreduktion) Um ein auf Grund diverser Normen und Richtlinien bedingtes Abschalten des Wechsel- richters bei zu hoher Netzspannung weitgehend zu verhindern, kann mit der Funktion GVDPR die Einspeiseleistung entsprechend der höchsten Phasenspannung etwas redu- ziert werden. -
Seite 43: Advanced Grid Features": Lvfrt - Dynamische Netzstützung Während Temporärer Netzspannungs-Einbrüchen
"Advanced Grid Features": LVFRT - Dynamische Netzstützung während temporärer Netzspannungs- Einbrüchen LVFRT - Funkti- LVFRT = Low Voltage Fault Ride Through onsbeschreibung (dynamische Netzstützung bei Spannungseinbrüchen im Hoch- und Höchstspannungs- netz, um eine ungewollte Abschaltung großer Einspeiseleistungen und damit Netzzusam- menbrüche zu vermeiden) Bei aktivierter Funktion LVFRT stützt der Wechselrichter im Fall eines Spannungabfalls für eine definierte Zeit das Netz (z.B. -
Seite 44: Lvfrt - K-Faktor
LVFRT - K-Faktor Der K-Faktor sowie die obere und untere Spannungsgrenze definieren den Spannungspe- gel, in welchem die Blindstrom-Einspeisung aktiviert wird und ebenso, wie hoch dieser Stromwert sein soll. Bei einem K-Faktor = 0 speist der Wechselrichter bei einem Spannungsabfall keinen zu- sätzlichen Blindstrom ins Netz. - Seite 45 Contents General ..............................General ..............................Safety..............................Opening a Service menu ........................... Opening a Service menu ........................Setting entries on the Setup menu, general..................Service Basic menu ........................... Access code for the Service Basic menu....................Übersicht der Menüpunkte im Service Menü Basic ................MPP Tracker 1 ............................
-
Seite 47: General
The "Service menus" are setup menus for installers and service engineers. The "Service menus" are located at a separate menu level that can only be opened by entering an ac- cess code. The access code is provided by Fronius. The following "Service menus" are described in these instructions: Service Basic menu... -
Seite 48: Opening A Service Menu
Opening a Service menu Opening a Ser- Press the 'Menu' key vice menu The menu level appears. G R A P H Press the unassigned 'Menu / Esc' 5 times "Access Code" is displayed in the "CODE" menu; the first digit starts flashing. Enter the access code for the Service menu required: Use the 'Up' and 'Down' keys to select a value for the... -
Seite 49: Setting Entries On The Setup Menu, General
Setting entries on Enter the SETUP menu item the Setup menu, Use the 'Up' or 'Down' keys to select the desired menu item general Press 'Enter' The first digit of a value to be set flash- The available settings are displayed: Use the 'Up' or 'Down' keys to select Use the 'Up' or 'Down' keys to select a value for the first digit... -
Seite 50: Service Basic Menu
TOTAL auf Null zurückgesetzt nur bei Fronius Galvo nur bei Fronius Symo S nur bei Fronius Symo M **** nur bei Fronius Symo S und Fronius Symo M MPP Tracker 1 DC Betriebsmodus MPP AUTO MPP USER Dyn. Peak Manager... - Seite 51 Signal Eingang Funktionsweise Ext Sig. S0-Meter Auslöseart Ext. Stop (sichtbar durch Aus- wahl von „Ext Sig.“) Warning Anschluss Type (sichtbar durch Aus- wahl von „Ext Sig.“) SMS / Relais Ereignisverzögerung 900 - 86400 s Ereigniszähler 10 - 255 Erdungseinstellung * Erdungsmodus Positive Negative...
-
Seite 52: Mpp Tracker 1
Selection options ON / OFF Fixed voltage for entering the fixed voltage Unit Setting range 120 - 440 (Fronius Galvo) 150 - 800 (Fronius Symo) MPPT1 initial voltage for entering the MPPT1 initial voltage Unit Setting range 120 - 440 (Fronius Galvo) -
Seite 53: Mpp Tracker 2
MPP Tracker 2 Setting the operating mode on the inverter Selection options MPP Tracker 2 / DC operating mode / Fixed voltage / MPPT2 initial voltage MPP Tracker 2 for activating/deactivating 2nd MPP tracker Setting range OFF / ON DC operating mode Unit Selection options MPP AUTO / FIX / MPP USER... -
Seite 54: Signal Eingang
Signal Eingang Aktivierung und Einstellung des Signal Eingang Auswahlmöglichkeiten Funktionsweise / Auslöseart / Anschluss Type (Auslöseart und Anschluss Type nur Sichtbar durch Auswahl „Ext Sig.“) Funktionsweise Ext Sig. Meldeeingang S0-Meter Ausgabe der Information vom Leistungszähler im Hausnetz Funktionsweise deaktiviert Auslöseart Ext. -
Seite 55: Grounding Setting
Grounding set- Activation and setting of the solar module ground ting Selection options Grounding mode / Earth current watchdog / Switch off de- only displayed if "Positive" or "Negative" is selected under Grounding mode only displayed if "Warn Err" is activated Grounding mode for selecting the solar module ground Selection options... -
Seite 56: Insulation Mode
Insulation mode Activation and setting of the insulation monitoring Selection options Insulation warning / Threshold warning / Insulation fault / Threshold error Insulation warning for activating and deactivating the insulation monitoring, with display of a warning without interruption of feed-in if there is an insulation fault Selection options ON / OFF Threshold warning... -
Seite 57: Service Error Counter Menu
Service Error Counter menu Access code for 3 7 7 6 7 the Service Error Counter menu Overview of menu You can select the menu items in the Service Error Counter menu using the "up" and items in the Ser- "down"... -
Seite 58: Service Pro Menu
Setup Menu), as described in the 42,0410,1553 leaflet. Access code for The access code for the Service Pro menu is only provided to Fronius upon written request. the Service Pro The relevant request form can be obtained from the national Technical Support team. - Seite 59 Freq IL Min TripTime n [cyl] Alt Freq Mode Alt Freq IL Max n [Hz] Alt Freq IL Max TT n [cyl] Alt Freq IL Min n [Hz] Alt Freq IL Min TT n [cyl] Freq Outer Limit Max n [Hz] Freq OL Max TripTime x n [cyl] Freq Outer Limit Min...
- Seite 60 Ch Cos φ (P) 1-0 Ch Cos φ (P) 1-1 Ch Cos φ (P) 2-0 Ch Cos φ (P) 2-1 Ch Cos φ (P) 3-0 Ch Cos φ (P) 3-1 Ch Cos φ (P) TimeC. Ch Cos φ (P) U-LockIn x Ch Cos φ...
-
Seite 61: Voltage Limit Values
Disable Limit Min. 50 - 52 Hz Disable Limit Max. 50 - 52 Hz Alt. Ret. Grad Thr. 0.01 - 100 % Return Gradient 1 0.01 - 100 %/s Alt. Return Grad. 1 0.01 - 100 %/s Use Return Grad. 2 Return Gradient 2 0.01 - 100 %/s Volt. -
Seite 62: Frequency Limit Values
U Inner Limit Min Lower inner grid voltage limit value in V U IL Min Trip Time Trip time for falling below the lower inner grid voltage limit value in cyl U Outer Limit Max Upper outer grid voltage limit value in V U OL Max TripTime Trip time for exceeding the upper outer grid voltage limit value in cyl... -
Seite 63: Nl-Monitor
Alt Freq IL Min TT Trip time for falling below the alternative lower inner grid frequency limit value in cyl Freq Outer Limit Max Upper outer grid frequency limit value in Hz Freq OL Max TripTime Trip time for exceeding the upper outer grid frequency limit value in cyl Freq Outer Limit Min Lower outer grid frequency limit value in Hz Freq OL Min TripTime... -
Seite 64: Trip Time Delay
NL Uouter Limit Max Specification of the outer maximum cut-out value NL U OL Max TripTime Specification of the shutdown time of the outer maximum cut- out value Trip Time Delay Trip Time Delay additional configurable switch off delay; relates to all trip times and increases the trip times by the specified value Setting range: 0 - 255 [cyl] Reactive Power... - Seite 65 Constant cos phi specification Once "Enter" has been pressed, the value for the cos phi power factor can be set: Fronius Galvo -0.85 (ind.) - 1 - +0.85 (cap.) Fronius Symo -0.7 (ind.) - 1 - +0.7 (cap.) Const. Cosφ TimeC.
- Seite 66 Ch Cosφ (P) U-LockIn Input of a voltage value; when this voltage value is exceeded the Cosφ (P) characteristic is activated. 80 - 120 % Ch Cosφ (P) U-LockOut Input of a voltage value; when this voltage value is undershot the Cosφ...
-
Seite 67: Freq Dep. Power Red
Freq dep. Power Frequency Dependent Power Reduction (from grid frequency dependent power reduction) When the GFDPR function is enabled and the specified grid frequency limit value is ex- ceeded, the effective power is reduced according to a defined gradient. Selection options GFDPR On/Off / Enable Limit / Derating Gradient / Frequency Test Time / Disable Limit Min. - Seite 68 Alt. Ret. Grad Thr. for setting the threshold above which the "Return Gradient 1" or the "Alt. Return Grad. 1" is applied. For example: If the difference between the nominal output and the current reduced power is less than or equal to the threshold, "Return Gradient 1" is applied. If the difference between the nominal output and the current reduced power is greater than the threshold, "alt.
-
Seite 69: Volt. Dep. Power Red
IMPORTANT! A detailed explanation of the settings can be found in the "Advanced Grid Features" section under GFDPR - Grid frequency-dependent power reduction P(F). Volt. dep. Power Voltage Dependent Power Reduction (from grid voltage dependent power reduction) When the GVDPR function is activated and the specified grid voltage limit value is ex- ceeded, the maximum effective power is reduced. -
Seite 70: Softstart
SoftStart Activation and deactivation of the SoftStart function, setting the gradient for the startup ramp Selection options Softstart On/Off / Softstart Gradient Softstart On/Off for activating and deactivating the SoftStart function Function deactivated On acFlt Function activated; The SoftStart gradient is only applied in the event of a prior AC error. -
Seite 71: Initial Start Time, Reconnect Time
IMPORTANT! A detailed explanation of the settings can be found in the "Advanced Grid Features" section under LVFRT - Dynamic grid backup during temporary drops in grid volt- age. Initial Start Time, Initial Start Time Reconnect Time Grid monitoring time before the inverter is started up in s 1 - 900 s Reconnect Time Grid monitoring time before the inverter is started up after a grid fault in s... -
Seite 72: Advanced Grid Features": Reactive Power Mode
"Advanced Grid Features": Reactive Power Mode General informa- The country setup entered on the inverter ensures that the relevant operating modes and tion about reac- settings for local standards and guidelines are specified. tive power mode However, in some situations it may be worthwhile to adapt the preset country-specific op- erating modes and settings to the local grid situation. -
Seite 73: Potential Operating Range Of The Inverter In Conjunction With Reactive Power
Fronius Galvo cos phi = 0.85, Q = 53 % junction with re- Fronius Symo cos phi = 0.7, Q... -
Seite 74: Const. Cos Φ
Const. Cos φ Constant specification of power factor cos φ Setting range: Fronius Galvo -0.85 - +0.85 Fronius Symo -0.7 - +0.7 Example: cos φ = -0.9 under-excited (inductive) over-excited (capacitive) cos φ = -0,90 cos φ = +0,85 cos φ = -0,85... -
Seite 75: Const. Q Rel
Constant specification for relative reactive power in % in relation to the nominal apparent power of the inverter Setting range: Fronius Galvo -53 - 0 - +53 % Fronius Symo -71 - 0 - +71 % Example: = -32 %... -
Seite 76: Const. Q Abs
= -n under-excited (inductive) over-excited (capacitive) cos φ = -0,85 cos φ = +0,85 = -n VAr = +n VAr = -n Q = reactive power [VAr] P = effective power [W] = nominal apparent power [VA] Example for Fronius Galvo... -
Seite 77: Ch Cos Φ (P)
Setting range point 0-0 (x) P: 0 - 100 % 0-1 (y) cos φ: -0.85 - 1 - +0.85 (Fronius Galvo) cos φ: -0.7 - 1 - +0.7 (Fronius Symo) 1-0 (x) P: 0 - 100 % 1-1 (y) cos φ: -0.85 - 1 - +0.85 (Fronius Galvo) cos φ: -0.7 - 1 - +0.7 (Fronius Symo) -
Seite 78: Ch Q (U)
Setting range point 0-0 (x) U: 80 -120 % 0-1 (y) Q: -53 - 0 - +53 % (Fronius Galvo) -71 - 0 - +71 % (Fronius Symo) 1-0 (x) U: 80 -120 % 1-1 (y) Q: -53 - 0 - +53 % (Fronius Galvo) -
Seite 79: Ch Q (P)
Setting range point 0-0 (x) P: 0 -100 % 0-1 (y) Q: -53 - 0 - +53 % (Fronius Galvo) -71 - 0 - +71 % (Fronius Symo) 1-0 (x) P: 0 -100 % 1-1 (y) Q: -53 - 0 - +53 % (Fronius Galvo) -
Seite 80: Lock-In / Lock-Out For Characteristic Operating Mode
Lock-In / Lock- The characteristic operating mode for switching reactive power can also be enabled or dis- Out for character- abled using the Lock-In / Lock-Out parameters. istic operating mode If a defined starting threshold is exceeded (Lock-In), the characteristic operating mode is enabled and the inverter feeds in reactive power according to the relevant characteristic. -
Seite 81: Advanced Grid Features": Gfdpr - Grid Frequency-Dependent Power Reduction P(F)
"Advanced Grid Features": GFDPR - Grid frequency- dependent power reduction P(F) GFDPR - Function GFDPR = Grid Frequency Dependent Power Reduction description When the GFDPR function is enabled and the defined grid frequency limit value is exceed- ed, the effective power is reduced according to a defined gradient. Once the grid frequency falls within the permitted frequency range again following suc- cessful power reduction, return to full power takes place depending on the country setup as follows:... -
Seite 82: Gfdpr - Application Example On
GFDPR - Applica- GFDPR ON/OFF = On tion example On Enable Limit = 50.3 Hz Nominal output Derating Gradient = 84 %/Hz Actual power at the moment the limit value is exceeded Frequency Test Time = 30 s Reduced power Disable Limit Max. -
Seite 83: Gfdpr - Application Example With "Return Gradient 2
Curve 2 - grey The difference between the current power P and the reduced power P is greater than the value entered for "Alt. Ret. Grad Thr." of 25 % (5). This increases the power by the alternative difference power related gradient "alt. Return Grad. -
Seite 84: Advanced Grid Features": Gvdpr - Grid Voltage-Dependent Power Reduction P(U)
"Advanced Grid Features": GVDPR - Grid voltage- dependent power reduction P(U) GVDPR - Func- GVDPR = Gradual Voltage Dependent Power Reduction tion description To largely prevent the inverter being switched off when the grid voltage is too high due to the requirements of various standards and directives, the GVDPR function can be used to slightly reduce the feed-in power in accordance with the highest phase voltage. -
Seite 85: Advanced Grid Features": Lvfrt - Dynamic Grid Backup During Temporary Drops In Grid Voltage
"Advanced Grid Features": LVFRT - Dynamic grid backup during temporary drops in grid voltage LVFRT - Function LVFRT = Low Voltage Fault Ride Through description (dynamic grid backup during drops in grid voltage in the high voltage and highest voltage grid in order to prevent an undesirable shutdown of the feed-in power and the collapse of the system) When the LVFRT function is enabled, the inverter supports the grid in the event of a voltage... -
Seite 86: Lvfrt - K-Factor
LVFRT - K-Factor The K-Factor and the upper and lower voltage limits define the voltage level at which feed- ing in of reactive power is activated and also how high this current value should be. When K-Factor = 0 the inverter does not feed reactive current into the grid in the event of a voltage drop. - Seite 88 Fronius International GmbH Fronius USA LLC Solar Electronics Division 4600 Wels, Froniusplatz 1, Austria 6797 Fronius Drive, Portage, IN 46368 E-Mail: pv-sales@fronius.com E-Mail: pv-us@fronius.com http://www.fronius.com http://www.fronius-usa.com Under http://www.fronius.com/addresses you will find all addresses of our sales branches and partner firms!
