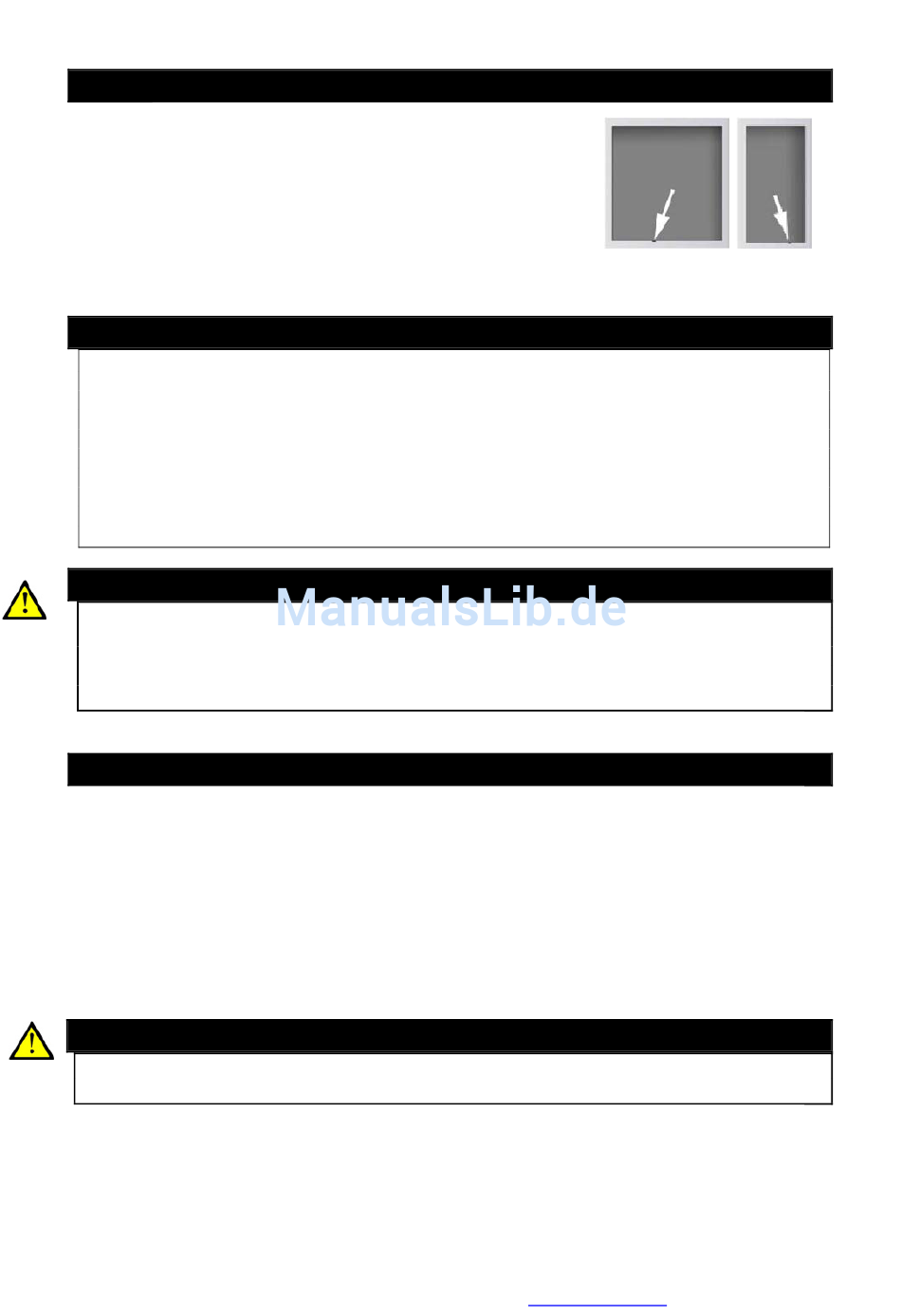

Kabeleinführung
Brechen Sie eine Aussparung an der Stelle des Kabeleinlasses aus.
Diese muss groß genug für das Kabel des Netzteils, Telefon- oder
Netzwerkleitung und des Türöffners sein. Wenn Sie mehr als 2
Module montieren achten Sie auf einen Durchlass
Verbindungskabel der Module.
Hinweis: Die Öffnung (siehe Pfeile) für das Mikrofon muss auf
der unteren Seite montiert werden.
Wichtige Hinweise zur Montage im Außenbereich
- Immer Hintergrundbeleuchtung anschließen, diese wird als Heizung genutzt.
- Wasser darf nicht entlang der Anschlusskabel in das Gerät eindringen!
- Korrekten Sitz der Kabel vor dem Schließen des Gehäuses überprüfen.
- Prüfen Sie, ob beide Schrauben zur Befestigung eingedreht sind.
- Prüfen Sie den korrekten Sitz des Lautsprechers, beide Füße müssen in der Aussparung
sitzen.
- Prüfen Sie den korrekten Sitz des Silikonschlauchs über dem Lautsprecher.
- Drehen Sie alle vier Schrauben der transparenten Abdeckung handfest an. Überprüfen Sie
erneut den Sitz des Lautsprechers. Der Lautsprecherdichtung komplett muss am Gehäuse
anliegen.
Achtung
Wenn die oben genannten Vorsichtsmaßnahmen nicht eingehalten werden, kann Wasser in
die Türstation eindringen und die Elektronik zerstören. Die Platine ist unter ständiger Spannung
und das Eindringen von Wasser kann eine einer elektro-chemischen Reaktion auslösen. Eine
Beschädigung der Türsprechstelle durch eingedrungenes Wasser ist nicht von der
Gewährleistung umfasst.
Endmontage
Denken Sie daran, die Kabeldurchführung richtig gegen Feuchtigkeit abzudichten, um Schäden an
der Elektronik durch Kondensation zu vermeiden. Stellen Sie sicher, dass die Drähte im Inneren
der Türstation nicht gequetscht werden und legen Sie die transparente Kunststoffabdeckung
vorsichtig auf die Kontakte. Drücken Sie die Kunststoffabdeckung leicht in die richtige Position.
Wenn die Abdeckung uneben sitzt oder wackelt, entfernen Sie diese wieder und beseitigen Sie
das Hindernis. Daraufhin ziehen Sie die Schrauben vorsichtig handfest an. Montieren Sie die
Metallabdeckung. Stellen Sie sicher, dass der Deckel gut passt und perfekt flach ist. Wenn der
untere Teil locker ist, liegt dies an einer schrägen und nicht lotgerechtem Einbau. Unterlegen Sie
die Ecken um zu vermeiden, dass 2N
Achtung
Eine unsachgemäße Installation beeinträchtigt die Funktion der Klingeltasten, kann zum
Eindringen von Wasser führen und die Elektronik zerstören.
2N Vertrieb Deutschland: Keil Telecom Vertriebs GmbH & Co KG, Dohnanyistr. 30, 04103 Leipzig
Telefon: 0341/ 25631740 – Telefax: 0341/ 25631749 – Internet:
®
EntryCom verbogen wird.
für das
www.keil-telecom.de
