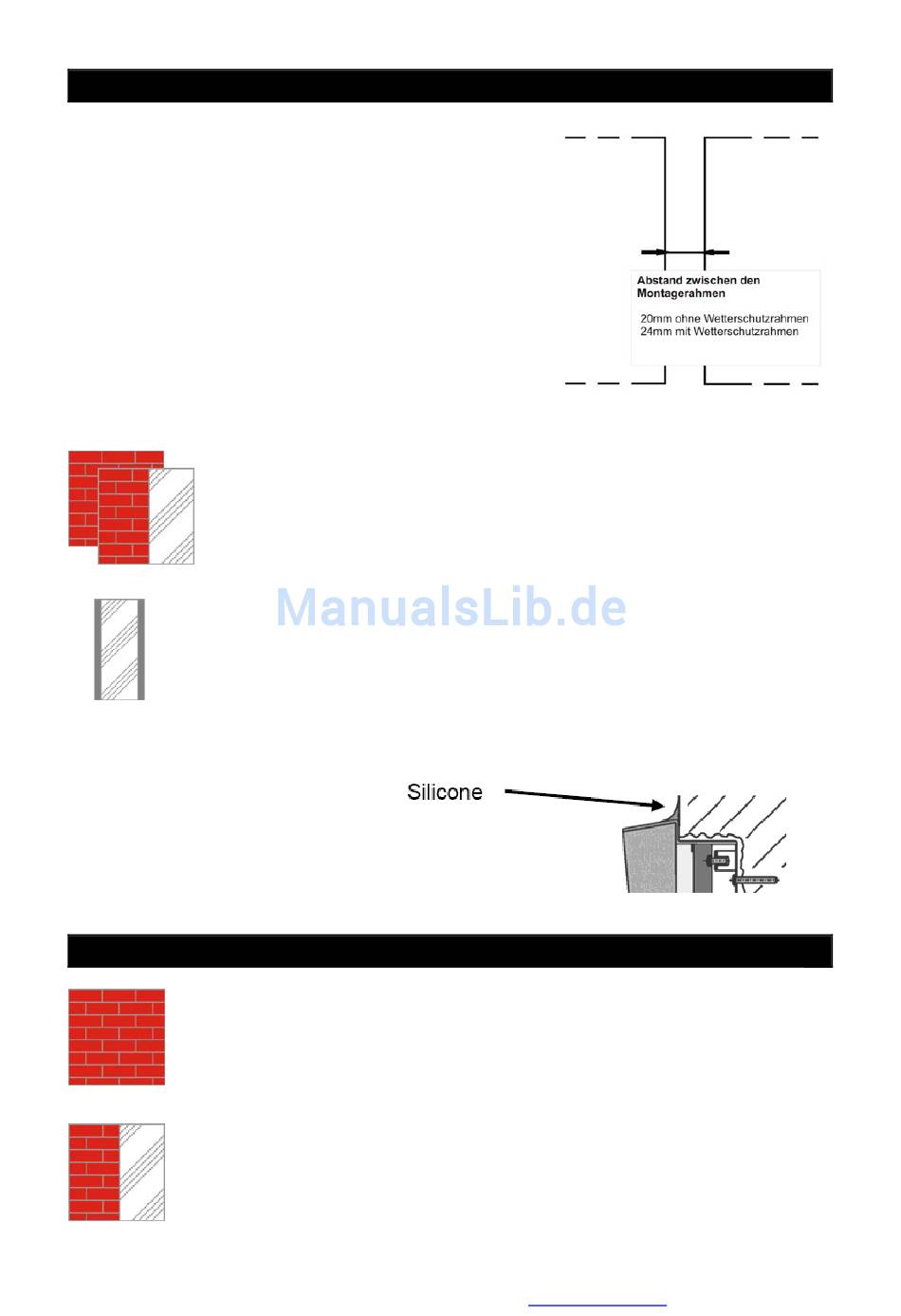

Unterputzmontage
Für die UP-Montage ist eine Aussparung in der Wand nötigt:
-
Rahmen für ein Modul: 110 x 220 x 50 +/- 5 mm
-
Rahmen für zwei Module: 110 x 220 x 50 +/- 5 mm
Bei sorgfältiger Ausführung und Einhaltung der Toleranzen
von 5 mm sollte der Rahmen die Ecken komplett überdecken,
so dass kein Auffüllen mit Beton/Zement nötig ist. Für einen
perfekten Halt ohne zusätzlichen Gips oder Putz sollte die
Aussparung 5 mm kleiner erfolgen.
Für die Verwendung von 3-8 Modulen sind
Unterputzgehäusen nebeneinander zu montieren. Dabei ist ein
Mindestabstand von 20mm (24mm bei Verwendung eines
Wetterschutzrahmens) vorzusehen (siehe Abbildung).
Konventionelle Wand/ Außenwand mit Isolation
Fügen Sie das Unterputzgehäuse in die Wandaussparung ein und
schrauben Sie es fest. Bevor die Schrauben fest angezogen sind, richten
Sie das Gehäuse vertikal aus. Das Einlassgehäuse für 2 Module sollte mit
vier Schrauben an den Gehäuseecken befestigt werden. Benutzen Sie die
mitgelieferten Unterlegscheiben.
Gipskarton und Verputzplatten
Für die Hohlraummontage in einer Gipskartonwand sind auf der Seite des
Gehäuses ausklappbare Laschen vorgesehen. Setzen sie das Gehäuse in
die Aussparung ein und klappen sie die Laschen aus.
hinteren Seite etwas Silikon auf den Rahmen auf, um ein Verrutschen zu
verhindern. Bei Gipsplatten stärker als 12.5 mm passen Sie die Laschen an
oder benutzen Sie ausschließlich Silikon- oder Montagekleber.
Wichtiger Hinweis:
Bei
der
Außenmontage
Wetterschutzrahmen
unbedingt mit einer Silikonkante zum
Schutz
vor
herunterlaufendem Wasser
abzudichten.
Aufputzmontage
Konventionelle Wand
Bohren Sie Löcher für die Dübel (Ø 8 mm). Bitte informieren sie sich auf
verdeckt liegende Leitungen und verwenden sie einen für die jeweilige
Wand geeigneten Bohrer. Zur Anzeichnung der Bohrlöcher verwenden sie
die Schablone oder das Gehäuse mit einer Wasserwaage. Drücken Sie die
Dübel in die Löcher.
Außenwand mit Isolation
Gehen Sie wie oben erwähnt vor. Die Dübel müssen in die Wand hinter der
Isolation eingelassen werden. Bei Isolation von mehr als 50 mm Stärke sind
längere Schrauben und Dübel nötig. Diese sind nicht im Lieferumfang
inbegriffen.
