GRAUPNER BO 209 MONSUN Anleitung Seite 8

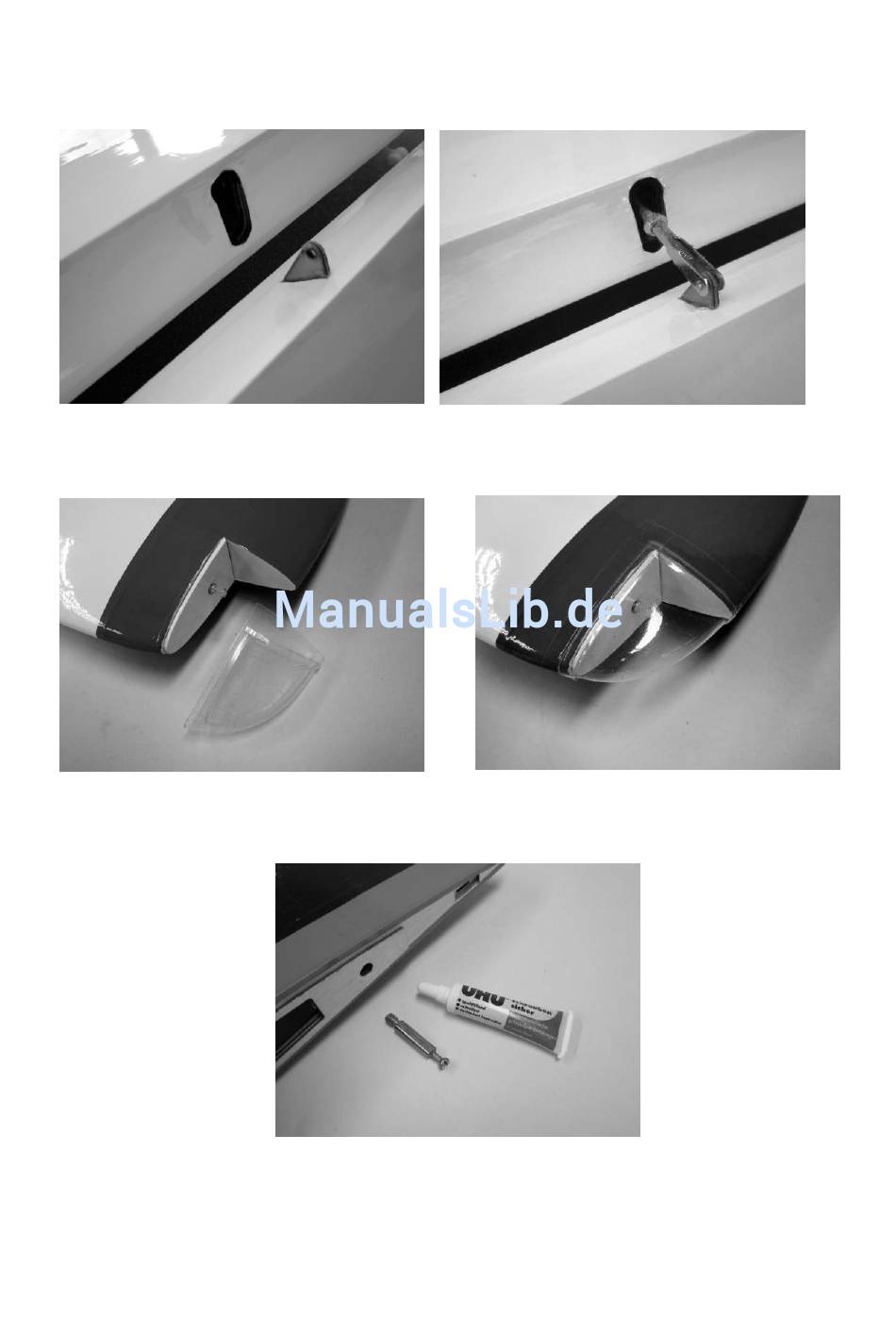

Wie auf den folgenden Fotos zu sehen die Rudergestänge zusammenschrauben.
Die transparenten Abdeckungen der Randbogenbeleuchtungen anpassen und mit
transparentem Klebefilm an die Tragflächen kleben.
Die Tragflügelsicherungsbolzen in die entsprechenden Bohrungen in den
Wurzelrippen eindrehen. Mit UHU schraubensicher gegen Lösen sichern.
Wie auf den folgenden Fotos zu sehen die Einstiegsstufen zusammenkleben und an
den Tragflügelhälften mittels der Sperrholzzungen befestigen.
Später können die Einstiegsstufen, für den Transport der Tragflächen, durch
Herausziehen der Sperrholzzungen abgenommen werden.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler 12/2011
8
