GRAUPNER BO 209 MONSUN Anleitung Seite 5

Der Zusammenbau der BO 209 MONSUN
Tragflügel – Höhenleitwerk und Seitenruder
Beginnen Sie erst mit dem Zusammenbau, wenn Sie sich mit den Bauteilen und
einzelnen Baustadien vertraut gemacht haben. Sollte ein Bauteil Grund zur
Beanstandung geben, so ist die vor Baubeginn Ihrem Fachhändler mitzuteilen.
Die Ruderhörner an den Klebflächen mit Schleifpapier oder Schleiflatte anschleifen
um eine ausreichende Verbindung beim Einkleben zu erreichen.

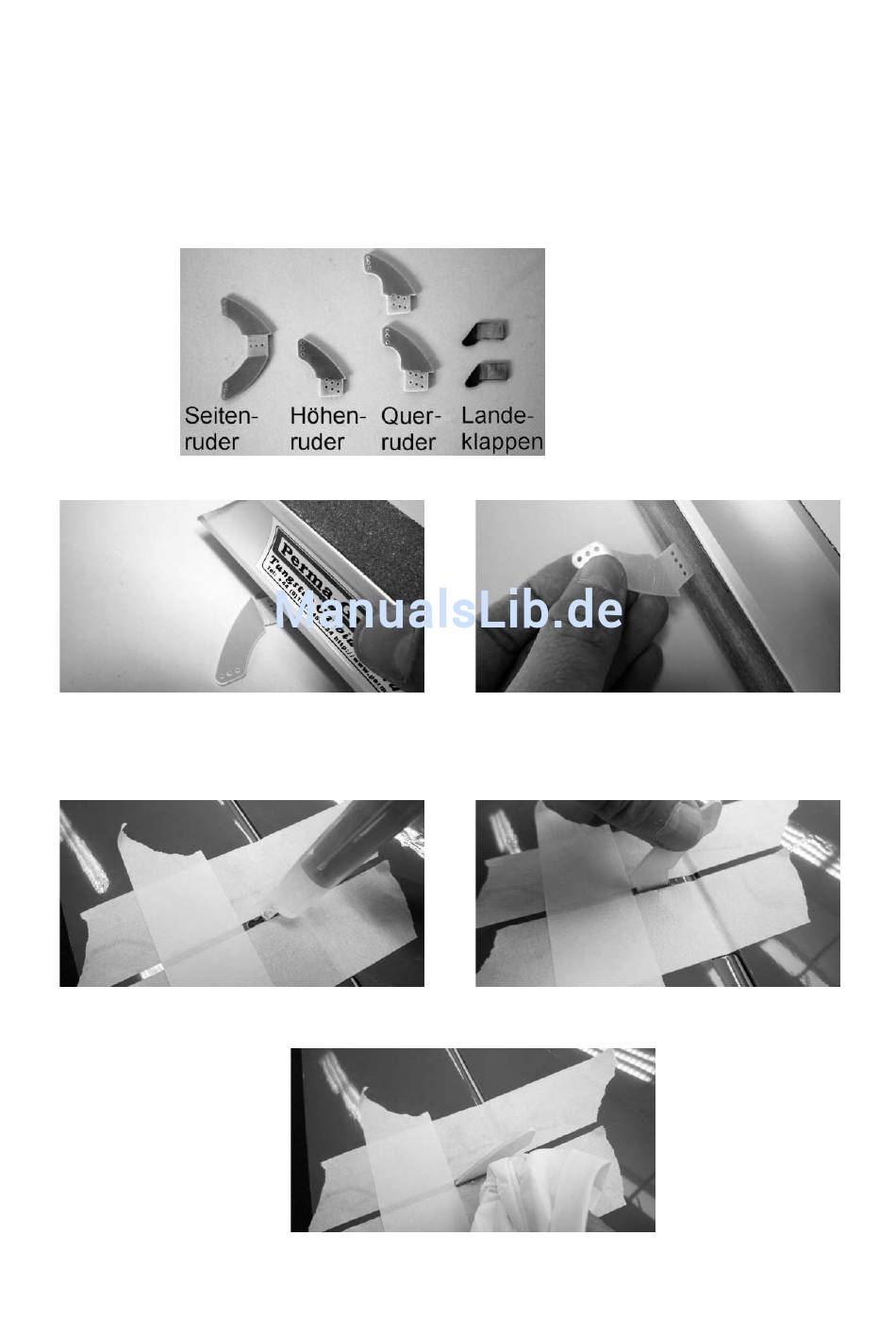

Wie auf den Fotos zu sehen die Aufnahmeschlitze für die GFK-Ruderhörner in den
Querrudern, Landeklappen, Seiten- und Höhenruder abkleben, mit einer Spritze
Klebstoff in den Schlitz geben und Ruderhorn bis Anschlag einschieben.
Herausquellenden Klebstoff abwischen.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler 12/2011
5
