GRAUPNER BO 209 MONSUN Anleitung Seite 6

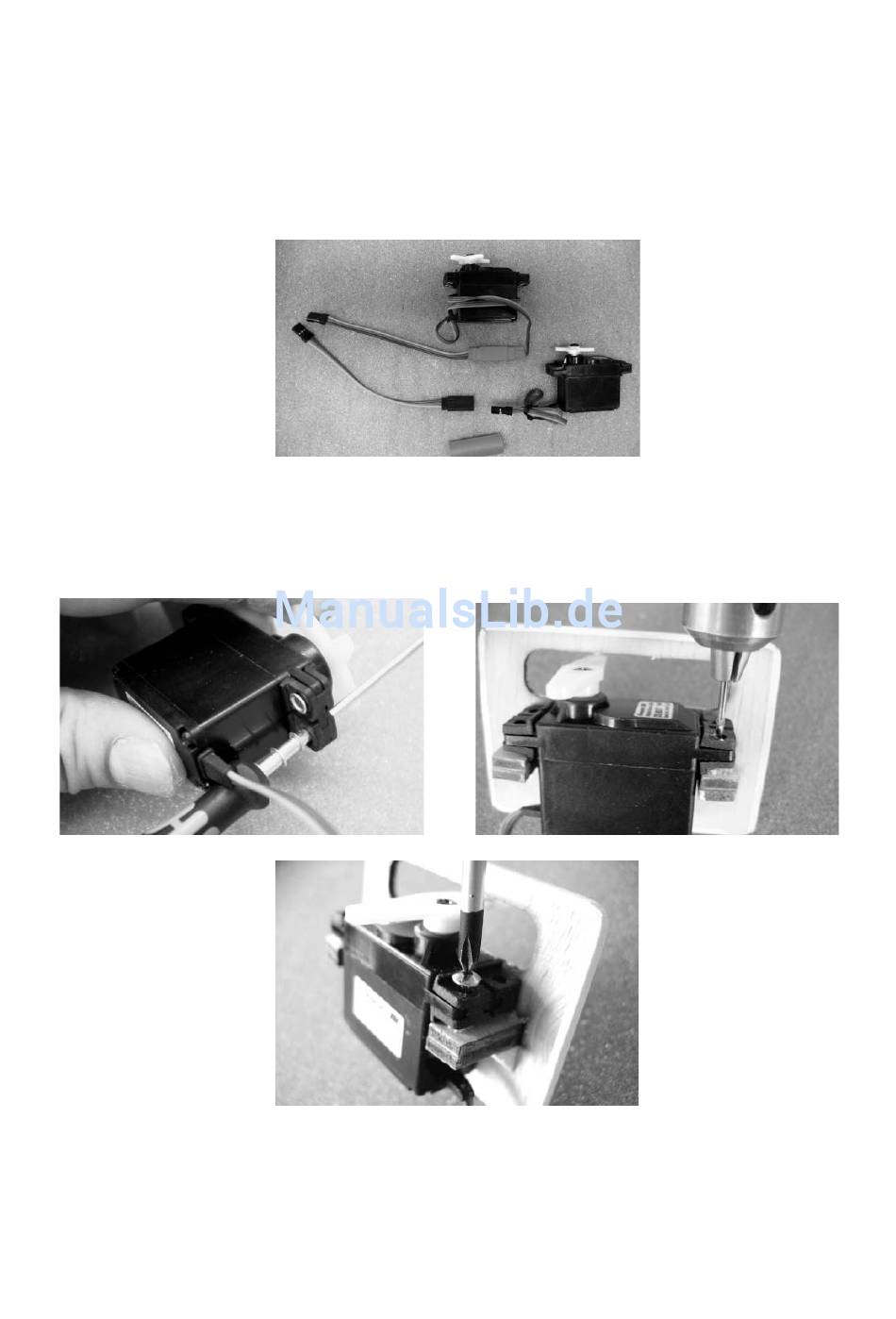

Bis zum Aushärten des Klebstoffes werden die Servos in die entsprechende
Halterung montiert und in Tragfläche bzw. Höhenleitwerk befestigt.
Die Servokabel mit dem entsprechenden Verlängerungskabel verlängern und gegen
Lösen sichern, z. B. durch ein Stück Schrumpfschlauch oder mittels einem Tropfen
Sekundenkleber. Mittels RC-Anlage die Servos in Mittelstellung bringen und
Servohebel montieren.
Servo an die Befestigungsklötzchen, mit den den Servos beiliegenden Schrauben,
befestigen. Hierzu die Gummitüllen mit den Messinghohlnieten, Bund nach unten, in
die Servoflansche stecken. Zum Vorbohren, Ø 1,5 mm, für die Schrauben können die
Hohlnieten als Bohrschablone verwendet werden. Zum leichteren Einschieben
können die Hohlnieten auf einen passenden Schraubendreher aufgefädelt werden.
Jetzt werden die Servokabel mit einem Faden in die Tragflächenhälften bzw.
Höhenleitwerkshälften eingezogen. Kurz hinter dem Stecker den Faden an das Kabel
anbinden und einziehen, so dass sie aus der Wurzelrippe herauskommen.
