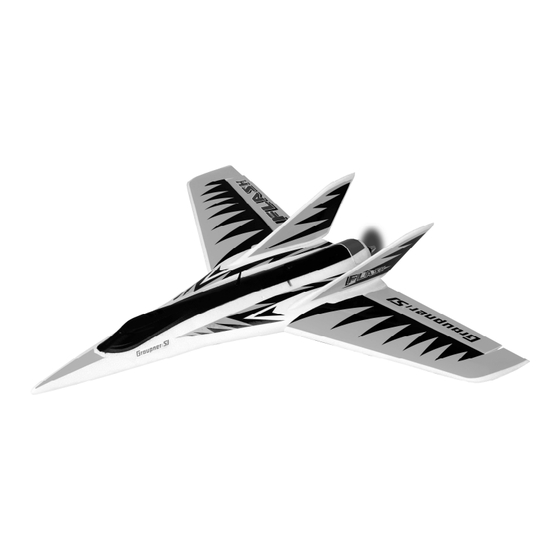

GRAUPNER FLASH Betriebsanleitung
Flugmodel
Verwandte Anleitungen für GRAUPNER FLASH
Inhaltszusammenfassung für GRAUPNER FLASH

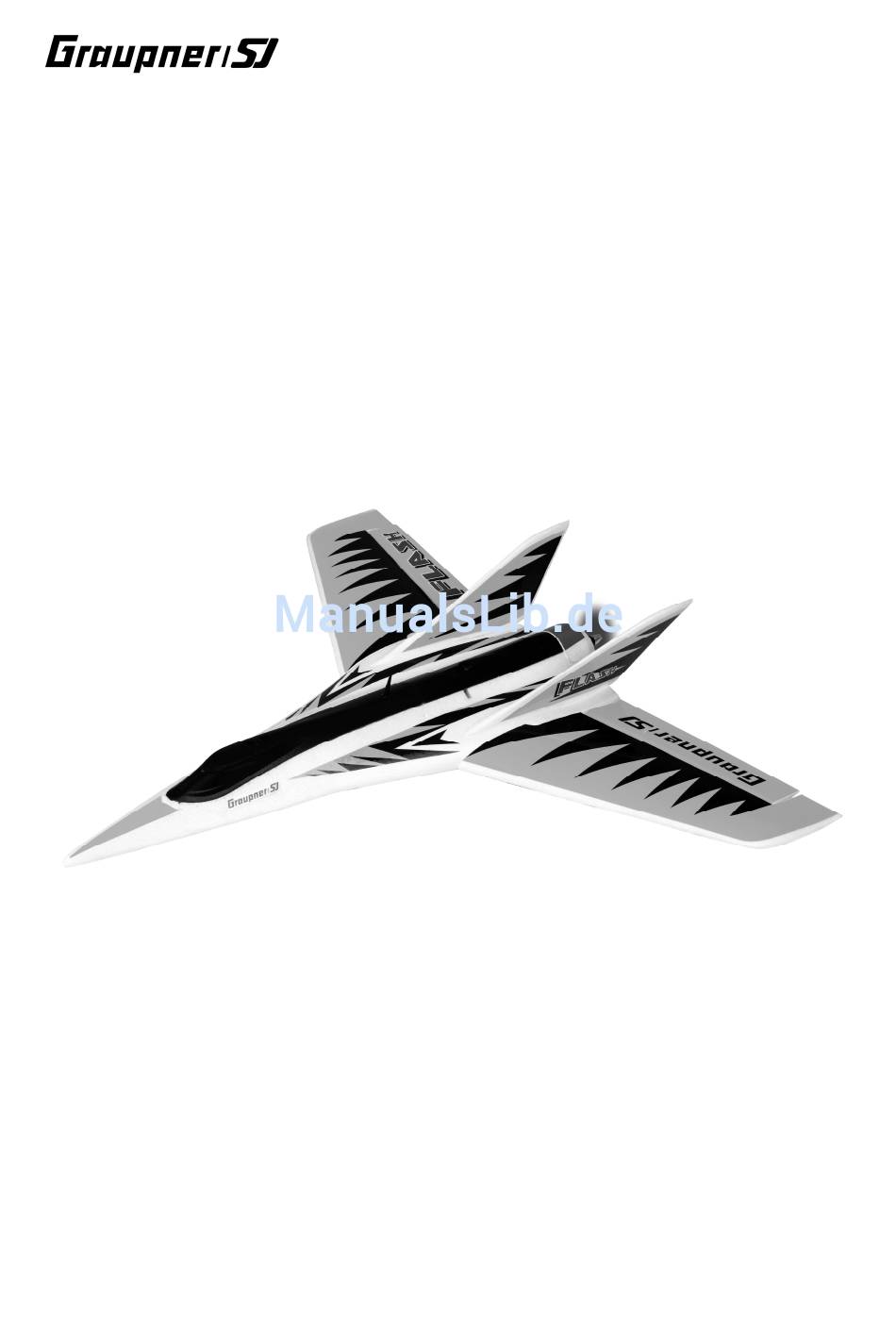

- Seite 1 Best.-Nr. 9930.100 BETRIEBSANLEITUNG FLASH RC-Fast-Fertigflugmodell ausgestattet mit HPD 2917-3400 Motorset Zur Steuerung wird ein HoTT COMPUTERSYSTEM benötigt GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2013...
- Seite 2 Anhang beachten. Sofern das Modell an eine andere Person weitergegeben wird, muss die komplette Betriebsanleitung zur Beachtung weitergegeben werden. Allgemeines Das Modell FLASH ist ein kompaktes, sehr schnelles Modell. Zum Steuern werden schnelle Steuerreaktionen vom Modellpilot abverlangt. Das Modell ist weitgehend vorgearbeitet. Die nachfolgend beschriebenen Bauschritte sind jedoch mit größter Sorgfalt auszuführen, damit ein sicherer und erfolgreicher Einsatz des Modells...
- Seite 3 Erforderliches Zubehör (nicht enthalten) Graupner/SJ MX-12 Computersystem HoTT Best.-Nr.33112 Ladegerät ULTRAMAT 8 Best.-Nr.6411 Ladekabel G 3,5 Best.-Nr.2970.L GRAUPNER/SJ LiPo 45C 3/2200 11,1 V/2,2 Ah Best.-Nr. 9722.3 Erforderlicher Klebstoff (nicht enthalten) Sekundenkleber Best.-Nr. 5821 Aktivator für Sekundenkleber Best.-Nr. 953.150 Die Modellmontage Das Modell ist nach wenigen Arbeitsschritten flugbereit, die nachfolgenden Hinweise sind jedoch genau zu beachten, damit ein sicherer Betrieb gewährleistet ist.
- Seite 4 Niederhalter verhindert, insbesondere während des Fluges, ein Blankscheuern der Motorzuleitungen durch das rotierende Motorgehäuse. Warnung, ein Kurzschluss der Motorzuleitungen kann zum Absturz des Modelles führen und zum Defekt von Motor und Drehzahlregler. GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2013...
- Seite 5 Die Installation der LiPo-Batterie (nicht enthalten) im Modell Tipp: Für die ersten Flüge kann auch eine leichtere LiPo-Batterie, wie abgebildet verwendet werden. Diese muss dann weiter vorne im Rumpf mit Klettband sicher befestigt werden. GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2013...
- Seite 6 Ruderausschlägen zu fliegen. Der Schwerpunkt Der Schwerpunkt des FLASH liegt 10 mm vor dem CFK-Holm. Die Schwerpunktlage kann geprüft werden, indem das Modell im Schwerpunktbereich unterhalb der Tragfläche mit zwei Fingern unterstützt wird. Das Modell soll dann waagrecht auspendeln. Nötigenfalls die Position der LiPo-Batterie im Rumpf ändern.
- Seite 7 Das fertig vorbereitete Modell einfliegen. Beim erstmaligen Steuern des FLASH ist es von Vorteil, wenn ein Helfer das Modell startet damit der Pilot nötigenfalls sofort Steuerkorrekturen ausführen kann. Das Modell per Handstart mit laufendem Motor und viel Schwung starten. Die richtige Startgeschwindigkeit wird durch einige Laufschritte erreicht.
- Seite 8 Beseitigung aller Mängel in Betrieb genommen werden. Funkstörungen, verursacht durch Unbekannte, können stets ohne Vorwarnung auftreten! Das Modell ist dann steuerlos und unberechenbar! Fernlenkanlage nicht unbeaufsichtigt lassen, um ein Betätigen durch Dritte zu verhindern. GRAUPNER/SJ GmbH D-73230 KIRCHHEIM/TECK GERMANY Änderungen vorbehalten! Keine Haftung für Druckfehler! 08/2013...
- Seite 9 Sollten sich Mängel an Material oder Verarbeitung an einem von uns in der Bundesrepublik Deutschland vertriebenen, durch einen Verbraucher (§ 13 BGB) erworbenen Gegenstand zeigen, übernehmen wir, die Fa. Graupner/SJ GmbH, D-73230 Kirchheim/Teck im nachstehenden Umfang die Mängelbeseitigung für den Gegenstand.
