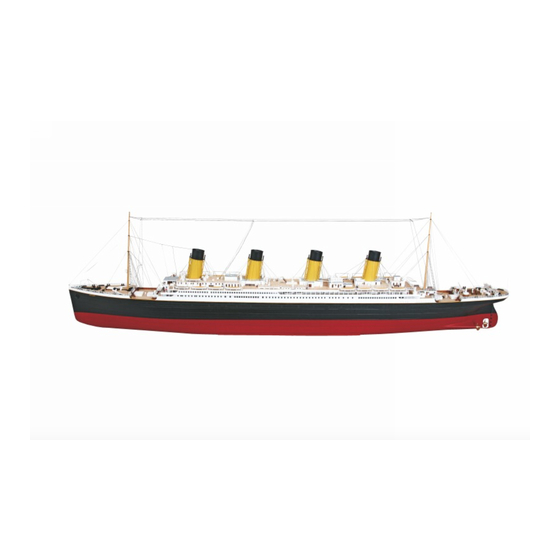

Betriebsanleitung für das Modell RMS TITANIC
Bedienungsanleitung
Instruction Manual
Manual d´ utilisation
Best.-Nr.: 2104
Graupner/SJ RMS TITANIC
Deutsch
02-13
English
14-25
Francais
26-37

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für GRAUPNER RMS TITANIC

Inhaltszusammenfassung für GRAUPNER RMS TITANIC

  • Seite 1 Betriebsanleitung für das Modell RMS TITANIC Best.-Nr.: 2104 Deutsch 02-13 Bedienungsanleitung English 14-25 Instruction Manual Francais 26-37 Manual d´ utilisation Graupner/SJ RMS TITANIC...
  • Seite 2 Vorwort Vielen Dank, dass Sie sich für den Kauf des Graupner/SJ Modells „RMS TITANIC“ Best.-Nr. 2104 entschieden haben. Graupner/SJ Modelle stehen für hohe Qualität. Wir achten auf Stabilität an den Schlüssel-stellen in der Serienproduktion. Durch den hohen Grad der Vormontage, mit Motor, Ruderanlage und einem hohen Detailierungsgrad durch CNC-Bearbeitung des Modells reicht das Modell sehr nahe an das Original heran.

  • Seite 3: Bestimmungsgemäße Verwendung

    Dieses Symbol hebt Hinweise zur Pflege des Modells hervor welche durch den Betreiber unbedingt beachtet werden sollten um lange Haltbarkeit des Modells zu gewährleisten. Dieses Symbol hebt Hinweise hervor welche durch den Betreiber unbedingt beachtet wer- den sollten um einen sicheren Betrieb des Gerätes zu gewährleisten. Graupner/SJ RMS TITANIC...

  • Seite 4: Warn- Und Sicherheitshinweise

    Zusammenhang mit dem Modell sowie die Installation, der Betrieb, die Verwendung und Wartung der mit dem Modell zusammenhängenden Komponenten können von GRAUPNER/SJ nicht überwacht werden. Daher übernimmt GRAUPNER/SJ keinerlei Haftung für Verluste, Schäden oder Kosten, die sich aus dem fehlerhaften Betrieb, aus fehlerhaftem Verhalten bzw. in irgendeiner Weise mit dem Vorgenannten zusam- menhängend ergeben.
  • Seite 5 Achtung! Beachten Sie die Empfehlungen und Hinweise zu Ihrer Fernsteuerung und Zubehörteilen. Achtung! Kontrollieren Sie, bevor Sie das Modell fahren lassen, dieses auf eine sichere Funktion der Fernsteue- rung sowie die Steckverbindungen auf sichere und feste Verbindung. Graupner/SJ RMS TITANIC...
  • Seite 6 Setzen Sie das Modell nie starker und längerer Sonneneinstrahlung bzw. Wärmestrahlung von heißen Lampen aus. Durch die unterschiedliche Ausdehnung vom Rumpfmaterial und dem Holzdeck kann dieses dann einreißen. Hinweis! Sichern Sie das Modell und den Sender beim Transport gegen Beschädigung sowie Verrutschen. Graupner/SJ RMS TITANIC...
  • Seite 7 Säubern Sie das Modell nach jedem Gebrauch. Entfernen Sie evtl. eingedrungenes Wasser. Sollte Wasser in die RC-Komponenten gedrungen sein, legen Sie diese trocken und schicken Sie die RC- Komponenten zur Kontrolle an die zuständige GRAUPNER Servicestelle ein. Pflege! Säubern Sie das Modell und den Sender nur mit geeigneten Reinigungsmitteln. Geeignet ist ein fus- selfreies Tuch.

  • Seite 8: Montage Schritt 1 (Modell Auspacken)

    Schraubensicherungslack, z.B. UHU Schraubensicher (Best.-Nr. 952), da diese sich durch Vibratio- nen während des Betriebs lösen könnten. Die Madenschrauben werden mit dem Längsschlitz-Schraubendre- her gelöst, halten Sie die Welle mit einer flachen Spitzzange fest um nicht zu verrutschen. Graupner/SJ RMS TITANIC...

  • Seite 9: Montage Schritt 4 (Installation Der Rc-Komponenten)

    Transport) entnehmen. TIPP: Um ohne Nachtrimmen wieder die richtige Position der Gewichte wiederzufinden, sollten Sie die Position mit wasserfestem Farbstift markieren. Montieren Sie den Empfänger unter dem Deck und die Fahrtregler rechts und links an der Bordwand mittels Klettband. Graupner/SJ RMS TITANIC...

  • Seite 10: Montage Schritt 4 (Installation Der Rc-Komponenten) Teil

    Säubern Sie das Modell nach jedem Gebrauch. Entfernen Sie evtl. eingedrungenes Wasser. Sollte Wasser in die RC-Komponenten gedrungen sein, legen Sie diese trocken und schicken Sie die RC-Kom- ponenten zur Kontrolle an die zuständige GRAUPNER/SJ Servicestelle ein. Säubern Sie das Modell und den Sender nur mit geeigneten Reinigungsmitteln. Geeignet ist ein fussel- freies Tuch.
  • Seite 11 Testen Sie die Lenkung, den Bremsweg, und die Reichweite. Wenn das Modell zu „hüpfen“ beginnt, verändern Sie die Position des Antriebs, bis das Modell wieder sauber läuft, oder bewegen Sie die Batterien nach vorn. Viel Spaß mit Ihrem Modell RMS TITANIC Best.-Nr.: 2104 Graupner/SJ RMS TITANIC...

  • Seite 12: Anleitung Zur Fehlersuche

    Welle verschmutzt oder schwergängig Welle reinigen und neu fetten Schrauben haben sich gelöst Kontrollieren Sie den Sitz aller Schrauben und ziehen Sie diese fest. Bauteile haben sich gelöst Kontrollieren Sie alle Bauteile und befestigen Sie diese wieder Graupner/SJ RMS TITANIC...
  • Seite 13 Notizen Graupner/SJ RMS TITANIC...
  • Seite 14 Foreword Thank you for choosing to purchase the Graupner/SJ model „RMS TITANIC“, order no. 2104. Graupner/SJ models stand for high quality. We pay great attention to stability at the key points in series production. Due to extensive prefabrication, including motor and rudder system, as well as the high degree of detail made possible by CNC processing, this model very closely replicates the original.

  • Seite 15: Intended Usage

    This symbol calls attention to notices about care of the model which must absolutely be observed to ensure its long service life. This symbol calls attention to notices which must absolutely be observed by the operator to ensu- re safe opera-tion of a device. Graupner/SJ RMS TITANIC...

  • Seite 16: Warning And Safety Notices

    GRAUPNER/SJ supervise the installation, operation or maintenance of the model and its components. There-fore GRAUPNER/SJ accepts no liability whatsoever for losses, damage or costs that arise from im- proper op-eration, improper behavior or which are associated with same in any manner. Unless mandated by...
  • Seite 17 Attention! Comply with the recommendations and notices associated with the remote control set and accessories. Attention! Before operating the model, check it for reliable response to the remote control unit and all plug-in connections for secure connection. Graupner/SJ RMS TITANIC...
  • Seite 18 Do not expose the model for extended periods to strong sunlight or the radiating heat of hot lamps. The different expansion coefficients of the hull and wooden deck materials can cause cracks. Notice! Protect the model and transmitter against damage or slipping while they are being transported. Graupner/SJ RMS TITANIC...
  • Seite 19 Care! Clean the model after every use. Remove any water which may have intruded. If water has gotten into RC components, lay them out to dry then send them to the responsible GRAUPNER service center for inspection. Care! Clean the model and transmitter only with suitable cleaning materials.
  • Seite 20 TANT: Back up any loose set screws with thread lock, eg UHU security screws (Order No. 952), as they may become loose due to vibration during operation. The grub screws are loosened with the longitudinal slot screwdriver, hold the shaft with a flat nose pliers firmly to avoid slipping. Graupner/SJ RMS TITANIC...
  • Seite 21 Velcro, you can find it if required (eg ease of transport). TIP: To re-retrieve the correct position of the weights without the trims, you should mark the position with waterproof ink pen. Mount the receiver under the cover and the speed controller left and right to the hull by means of Velcro. Graupner/SJ RMS TITANIC...
  • Seite 22 Installation step 5 (maintenance) Clean the model after each use. Remove any water seepage. If water has penetrated into the RC com- ponents, dry them out and send the RC components, a control to the appropriate Graupner / SJ service center.
  • Seite 23 If the model begins „bounce“ to change the position of the drive until the model runs clean again, or move the batteries forward. Have fun with your model RMS TITANIC No.: 2104 Graupner/SJ RMS TITANIC...

  • Seite 24: Troubleshooting Guide

    Propeller was damaged Replace the propeller Shaft is dirty or difficult to move Clean the shaft and regrease Screws are loose Check the placement of all screws and tighten. Components have dissolved Check all components and attach them again Graupner/SJ RMS TITANIC...
  • Seite 25 Notes Graupner/SJ RMS TITANIC...

  • Seite 26: Description Du Modèle

    Si une pièce, que nous avons mise sur le marché allemand, devait présenter un défaut ou un vice caché (conformément au § 13 BGB), nous, Sté Graupner/SJ GmbH, Kirchheim/Teck nous nous engageons à la remplacer dans le cadre ci-dessous. Le consommateur (client) ne peut faire valoir les droits de cette déclaration, si la pièce en question a fait l’objet d’une usure normale, si elle a été...

  • Seite 27: Utilisation En Toute Conformité

    être respectées par l‘utilisateur afin d‘assurer une longue durée de vie du modèle. Ce symbole attire l‘attention sur les consignes qui doivent impérativement être respectées par l‘utilisateur pour assurer un fonctionnement en toute sécurité de l‘appareil. Graupner/SJ RMS TITANIC...

  • Seite 28: Consignes De Prudence Et De Sécurité

    Dans la mesure ou le texte législatif ne le précise pas explicitement, la responsabilité de la société GRAUPNER/ SJ ne peut être engagée en aucun cas, quelque en soit les raisons et les conséquences (y com-pris les bles- sures physiques, mort, dégâts sur immeubles, pertes de chiffres d’affaires ou autres consé-quences directes...
  • Seite 29 Ne naviguez jamais lorsque les conditions météo sont mauvaises, par ex. pluie, orage, vent violent, houle importante, courants forts etc.. Attention! Respectez les consignes de sécurité et d’utilisation de la radiocommande et de ses différents compo- sants. Graupner/SJ RMS TITANIC...
  • Seite 30 Remarque! Fixez, maintenez le modèle en place, ainsi que les les accus et les composants RC durant le transport, pour éviter tous dommages. Graupner/SJ RMS TITANIC...
  • Seite 31 à la protection de l’environnement. Les piles et accus doivent être retirés des appareils, et remis à un centre de tri approprié. Renseignez-vous auprès de votre commune pour connaître les centres de collecte et de tri compétents. Graupner/SJ RMS TITANIC...
  • Seite 32 Vis de sécurité UHU (n ° 952), car ils peuvent se desserrer à cause des vibrations lors du fonctionnement. Les vis sans tête se délient avec le tournevis à fente longitudinale, maintenez l‘arbre avec une pince plate fermement pour éviter de glisser. Graupner/SJ RMS TITANIC...
  • Seite 33 ASTUCE: Pour réactiver récupérer la position correcte des poids sans les garnitu- res, vous devez marquer la position avec le stylo d‘encre indélébile. Monter le récepteur sous la couverture et le régulateur de vitesse gauche et droite de la coque au moyen de velcro. Graupner/SJ RMS TITANIC...
  • Seite 34 Installation étape 5 (maintenance) Nettoyez le modèle après chaque utilisation. Retirez toute infiltration d‘eau. Si l‘eau a pénétré dans les éléments R, séchez-les et envoyez-les composants RC, un contrôle au centre de service Graupner / SJ approprié. Nettoyez le modèle et l‘émetteur utilisant des agents de nettoyage appropriés. Adapté est un chiffon non pelucheux.
  • Seite 35 Test de la direction, la distance de freinage et la plage. Si le modèle commence par „rebond“ pour changer la position de l‘entraînement jusqu‘à ce que le modèle soit propre à nouveau, ou déplacer les batteries avant. Amusez-vous avec votre modèle de RMS TITANIC n °: 2104 Graupner/SJ RMS TITANIC...

  • Seite 36: Guide De Dépannage

    Shaft est sale ou difficile à déplacer Nettoyer l‘arbre et graisser Vis sont desserrées Vérifiez la position de toutes les vis et serrer. Les composants ont dissous Vérifiez tous les composants et les attacher à nouveau Graupner/SJ RMS TITANIC...
  • Seite 37 Remarques Graupner/SJ RMS TITANIC...
  • Seite 38 Pour adresses des points de service situés en dehors de Kirchheim/Teck, Germany guarantees this product for a l'Allemagne s'il vous plaît se référer à www.graupner.de/fr/. period of 24 months from date of purchase. The guarantee applies only to such material or operational defects witch are present at the time of purchase of the product.
  • Seite 39 EG Konformitätserklärung Declaration of Conformity Graupner/SJ GmbH Henriettenstraße 96 D-73230 Kirchheim/Teck erklärt, dass das Produkt: Motor und Servo aus Graupnet/SJ RMS TITANIC declares that the product Verwendungszweck: Motor und Servo zur Steuerung von Modellen Intended purpose Motor and servo to control rc-models bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen der EMV-...
  • Seite 40 No liability for printing errors. Technical changes reserved! Keine Haftung für Druckfehler. Technische Änderungen vorbehalten! Graupner/SJ GmbH Henriettenstrasse 96 73230 Kirchheim/Teck Germany V1.0 SV-6/2013...
