GRAUPNER BO 209 MONSUN Anleitung Seite 7

Bei Servo und Ruder in Neutralstellung die Länge der Gestänge für Querruder,
Landeklappen und Höhenruder zusammenschrauben, einstellen und mit UHU
schraubensicher und Kontermutter gegen Lösen sichern.

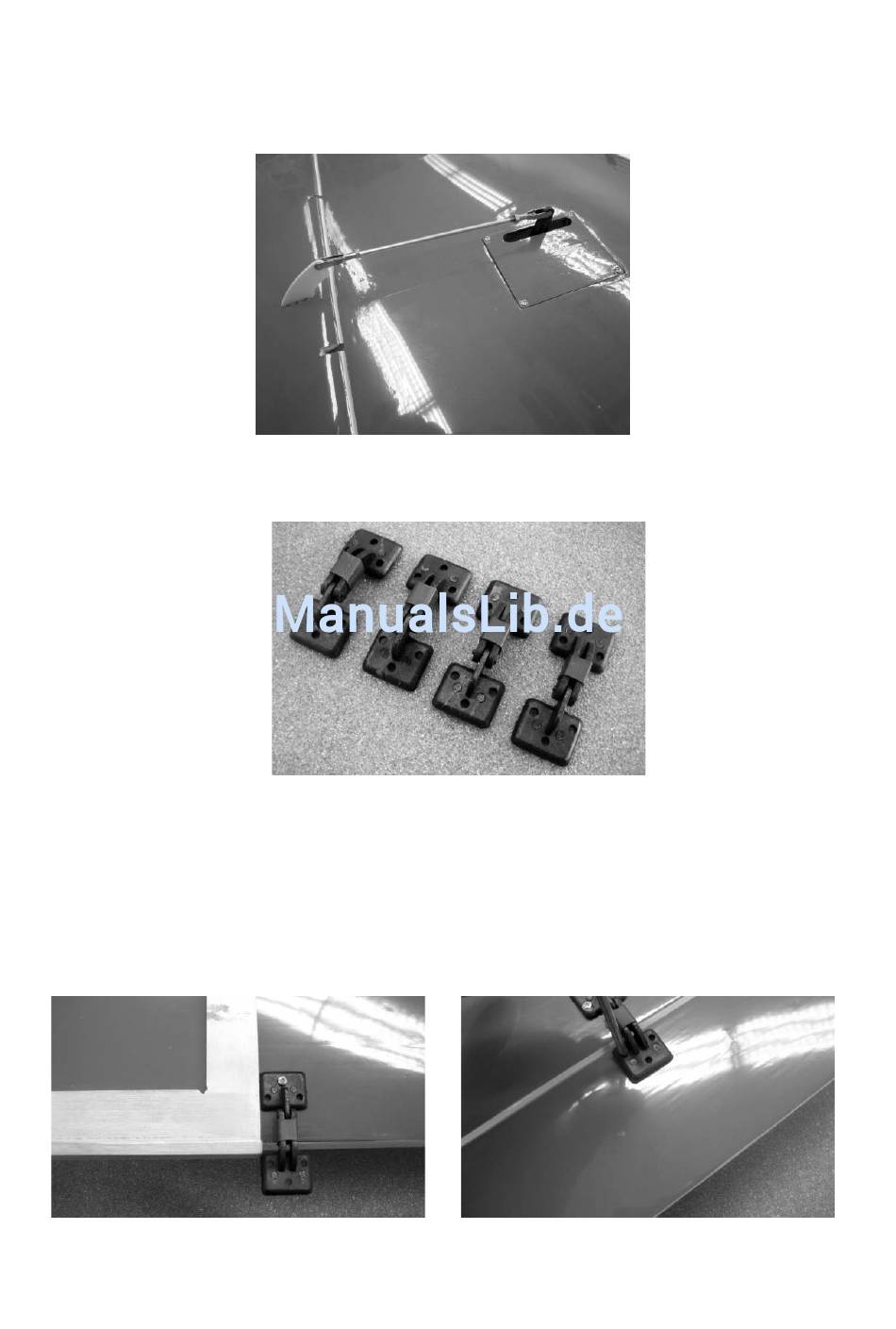

Wie auf dem Foto zu sehen die Scharniere für die Landeklappen, mit
Schrumpfschlauch sichern.
Auf der Unterseite der Tragflächen befinden sich Markierungen, nach denen die
Klappenscharniere angeschraubt werden können. Dabei darauf achten, dass die
Drehachse der Scharniere alle den gleichen Abstand zur Tragflügelendkante haben.
Wie auf dem linken Foto zu sehen die Scharniere mit einer Schraube
anheften, mit einem Anschlagwinkel oder GEO-Dreieck rechtwinklig zur Endkante
ausrichten und mit weiteren zwei Schrauben befestigen. Jetzt die Landeklappen mit
Klebebandstreifen an die Tragflächen heften, ausrichten und mit den
entsprechenden Schrauben befestigen.
GRAUPNER GmbH & Co. KG D-73230 KIRCHHEIM/TECK GERMANY
Änderungen vorbehalten! Keine Haftung für Druckfehler 12/2011
7
