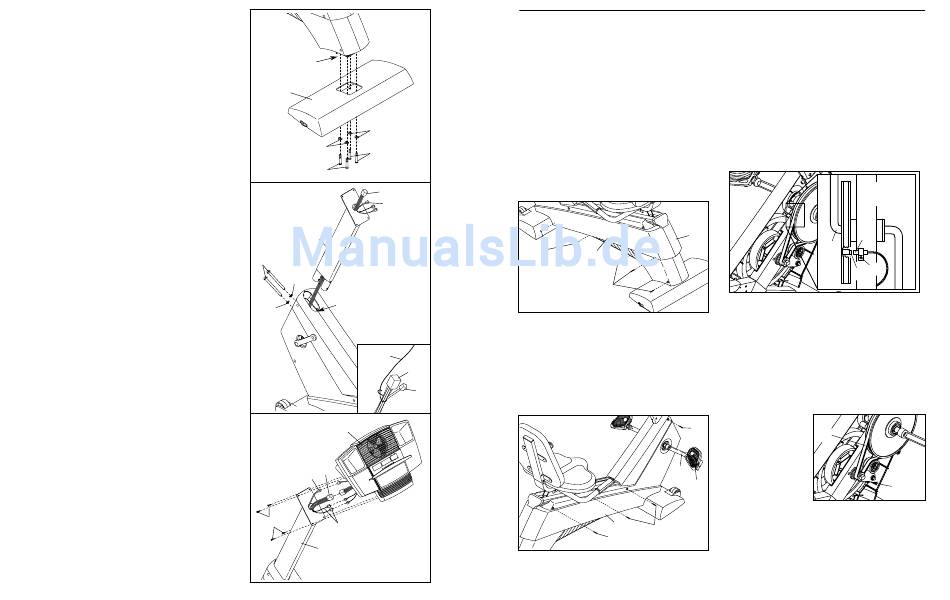

2. Während eine zweite Person das hintere Ende des
Rahmens (1) hochhält, befestigen Sie den hinteren
Stabilisator (16) mit vier M8 x 40mm Knopfschrauben
(54) und vier M8 gespaltenen Unterlegscheiben (55)
am Rahmen.
3. Lassen Sie eine andere Person die Säule (2) in der
gezeigten Position halten. Sehen Sie auf die einge-
setzte Zeichnung. Finden Sie den Draht, welcher unten
an der Säule herausragt. Binden Sie den Draht um die
Ende des Drahthalters (43) und den Pulsdraht (3), wie
gezeigt. Ziehen Sie den Draht vorsichtig hoch durch
die Säule bis der Drahthalter und der Pulsdraht oben
aus der Säule herausragen. Entfernen Sie den Draht
und werfen Sie ihn weg. Ziehen Sie vorsichtig an
den Enden des Drahthalters und Pulsdrahts um
Schlaffheit zu beseitigen.
Führen Sie die Säule (2) in den Rahmen (1) ein.
Achten Sie darauf, dass Sie den Drahthalter (43)
oder den Pulsdraht (3) nicht einklemmen.
Befestigen Sie die Säule mit zwei M10 x 110mm
Knopfschrauben (78) und zwei M10 gespaltenen
Unterlegscheiben (88).
4. Lassen Sie eine andere Person den Computer (4) an
die Säule (2) halten.
Verbinden Sie den Drahthalter (43) mit dem
Drahthalter am Computer (4). Verbinden Sie den
Pulsdraht (3) mit dem Pulsdraht am Computer. Dann
finden Sie die zwei Erdungsdrähte, welche mit einer
Schraube mit der Säule (2) verbunden sind. Verbinden
Sie die zwei Erdungsdrähte mit den zwei kleinsten
Drähten am Computer.
Führen Sie allen übrigbleibenden Draht vorsichtig in
die Säule (2) hinunter. Befestigen Sie den Computer
(4) mit vier M4 x 16mm Schrauben (57) an der Säule.
Achten Sie darauf, dass Sie die Drähte nicht ein-
klemmen.
2
1
16
55
55
54
54
3
43
3
2
Klemmen Sie den
78
Drahthalter (43)
oder den
88
Pulsdraht (3) nicht
ein während die-
1
sem Vorgang.
88
Draht
4
4
43
3
57
Erdungsdrähte
Verbinden Sie keine
2
Drähte während die-
sem Vorgang.
6

WARTUNG UND FEHLERSUCHE

Inspizieren Sie alle Teile des Heimfahrrades regel-
mäßig und ziehen Sie, wenn nötig, Teile nach. Um
das Heimfahrrad zu reinigen, verwenden Sie nur ein
weiches, feuchtes Tuch. Sollten Sie Flüssigkeiten vom
Computer fernhalten und den Computer nicht direk-
tem Sonnenlicht aussetzen.

EINSTELLEN DES MEMBRANENSCHALTERS

Sollte der Computer inkorrektes Feedback geben,
muss man den Membranenschalter einstellen. Um
den Membranenschalter einzustellen, entfernt man
zuerst die rechte Seitenschutzplatte (27). Entfernen
Sie die gezeigten M4 x 25mm Schrauben (65) vom
linken Seitenschutz (26).
65
Dann entfernen Sie die gezeigten M5 x 25 mm
Rundkopfschraube (93) und die M4 x 16mm
Schrauben (57) vom rechten Seitenschutz (27). Mit
einem verstellbaren Schraubenschlüssel drehen Sie
das rechte Pedal (21) gegen den Uhrzeiger sinn und
43
entfernen Sie es. Drehen Sie den rechten Kurbelarm
(23) so, dass er nach vorne zum Heimfahrrad zeigt
3
und entfernen Sie dann den rechten Seitenschutz.
Finden Sie den Membranenschalter (46). Drehen Sie
den rechten Kurbelarm (23) bis das Magnet (30) nach
dem Membranenschalter ausgerichtet ist. Lockern,
aber entfernen Sie die gezeigte M4 x 16mm Schraube
(57) nicht. Schieben Sie den Membranenschalter leicht
näher zum Magnet oder weiter vom Magnet weg. Dann
ziehen Sie die Schraube wieder fest an. Drehen Sie
den rechten Kurbelarm ein bisschen. Wiederholen Sie
diesen Vorgang, bis die Anzeige die korrekte Rückinfor-
mation anzeigt. Wenn der Membranenschalter korrekt
angepasst ist, befestigen Sie wieder den rechten
Seitenschutz (27) und das rechte Pedal (21).
27
26
65

EINSTELLEN DES TREIBRIEMENS

Sollten die Pedale während des Tretens rütschen,
obwohl man den Widerstand auf die höchste Stufe
eingestellt hat, muss man wahrscheinlich den Trei-
briemen (47) einstellen. Um den Treibriemen einzu-
stellen, muss man zuerst die beiden Seitenschutz-
platten entfernen. Siehe EINSTELLEN DES MEM-
BRANENSCHALTERS links zur Entfernung der rech-
ten Seitenschutzplatte.
Drehen Sie dann
die angezeigte
57
M10 Nylon-Ver-
schlussmutter (63)
bis der Treibriemen
(47) festgzogen ist.
23
Befestigen Sie
21
dann wieder die
rechte Seiten-
schutzplatte.

FEHLERSUCHE AM PULSSENSOR

27
57
93
Sollte der Brustpulssensor nicht richtig funktionieren,
siehe BRUSTPULSSENSOR-FEHLERSUCHE auf
Seite 9 und 10. Sollte der Handgriffpulssensor nicht
richtig funktionieren, siehe Schritt 5 auf Seite 14.
23
Vorder-
ansicht
46
23
57
30
47
63
