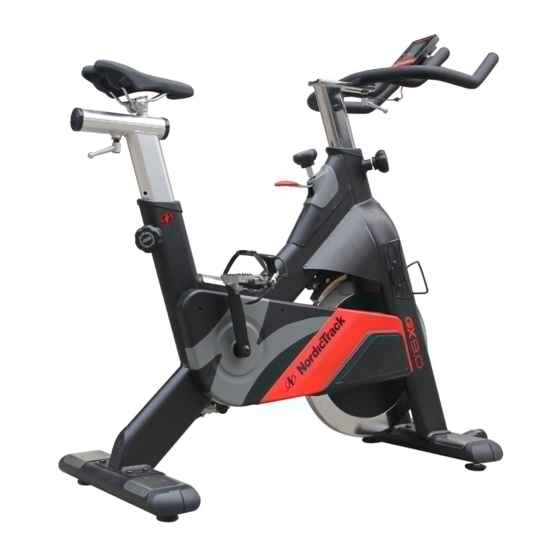

Modell Nr. NTIVEX79414.0
Seriennr.: ___________
Schreiben Sie sich die Seriennummer
als Referenz auf.
FRAGEN?
Falls Sie Fragen haben oder falls
Teile fehlen oder beschädigt sind,
wenden Sie sich bitte an uns:
Deutschland
Telefon: 800 589 069 88
Website: www.iconsupport.eu
E-Mail: csuk@iconeurope.com
Postadresse:
ICON Health & Fitness, Ltd.
c/o HI Group PLC
Express Way
Whitwood, West Yorkshire
WF10 5QJ
Großbritannien
ACHTUNG
Lesen Sie bitte aufmerksam
die Anweisungen und
Vorsichtshinweise, bevor Sie
dieses Gerät in Betrieb nehmen.
Bewahren Sie diese Anleitung
zum Nachschlagen auf.
BEDIENUNGSANLEITUNG
Besuchen Sie unsere Website
www.iconsupport.eu
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NordicTrack NTIVEX79414.0
Inhaltszusammenfassung für NordicTrack NTIVEX79414.0
- Seite 1 BEDIENUNGSANLEITUNG Modell Nr. NTIVEX79414.0 Seriennr.: ___________ Schreiben Sie sich die Seriennummer als Referenz auf. FRAGEN? Falls Sie Fragen haben oder falls Teile fehlen oder beschädigt sind, wenden Sie sich bitte an uns: Deutschland Telefon: 800 589 069 88 Website: www.iconsupport.eu E-Mail: csuk@iconeurope.com...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS POSITION DER WARNAUFKLEBER............2 WICHTIGE VORSICHTSMASSNAHMEN. -
Seite 3: Wichtige Vorsichtsmassnahmen
WICHTIGE VORSICHTSMASSNAHMEN ACHTUNG: Um die Gefahr schwerer Verletzungen zu verringern, sollten Sie vor Verwendung des Heimtrainers alle wichtigen Vorsichtsmaßnahmen und Anweisungen in dieser Anleitung und alle Warnungen an Ihrem Heimtrainer lesen. ICON haftet nicht für Verletzungen oder Sachbeschädigungen aufgrund der Verwendung des Geräts. 1. -
Seite 4: Bevor Sie Beginnen
Modell und die Seriennummer des Geräts, effizienter und angenehmer machen. bevor Sie uns anrufen. Die Modellnummer ist NTIVEX79414.0 und die Position des Aufklebers Bitte lesen Sie diese Anleitung vor Verwendung mit der Seriennummer sind auf der Vorderseite des Heimtrainers sorgfältig durch. Wenn Sie dieser Anleitung angegeben. -
Seite 5: Montage
MONTAGE Für die Montage sind zwei Personen erforderlich. Bringen Sie alle Teile des Heimtrainers in einen gut beleuchteten Raum und entfernen Sie das Verpackungsmaterial. Entsorgen Sie die Verpackungsmaterialien erst, wenn die Montage abgeschlossen ist. Neben den mitgelieferten Werkzeugen benötigen Sie zur Montage einen Kreuzschlitzschraubendreher und einen einstellbaren Schraubenschlüssel Verwenden Sie beim Zusammenbauen des Heimtrainers die folgende Zeichnung, um die kleinen Teile... - Seite 6 SCHRITT 1 1. Befestigen Sie den vorderen Stabilisator (81) mit den zwei flachen Beilagscheiben (96) und der Inbusschraube (95) am Hauptrahmen (10). 2. Befestigen Sie den hinteren Stabilisator (91) mit den zwei flachen Beilagscheiben (96) und der Inbusschraube (95) am Hauptrahmen (10). Nach der Montage kann der Heimtrainer durch Einstellen der Höhe der Fußkappen vorne und hinten an unebene Bodenverhältnisse angepasst...
- Seite 7 SCHRITT 3 3.1: Bitte entfernen Sie den Einstellknopf (17) vom Hauptrahmen (10). 3.2: Lösen Sie die Schraube von der unteren Muffe und nehmen Sie die Muffe von der Haltestange, nehmen Sie jedoch die Muffe des unteren Sensordrahts nicht ab. 3.3: Stecken Sie den Haltegriff (1) in den Hauptrahmen (10), wählen Sie den die gewünschte Position und ziehen Sie den Einstellknopf (17) fest.
-
Seite 8: Verwendung Des Heimtrainers
VERWENDUNG DES HEIMTRAINERS EINSTELLEN DES SATTELWINKELS EINSTELLEN DER HORIZONTALEN POSITION DER HALTETANGE Sie können den Sattelwinkel so einstellen, wie es für Sie am bequemsten ist. Sie können den Um die horizontale Sattel außerdem vorwärts und rückwärts schieben, Position der Haltegriff um die Bequemlichkeit zu erhöhen oder den Haltestange Abstand zur Haltestange anzupassen. -
Seite 9: Wartung Und Fehlerbehebung
EINSTELLUNG DER PEDALRIEMEN AUSRICHTEN DES HEIMTRAINERS Ziehen Sie zum Festziehen der Pedalriemen Wenn der Heimtrainer während der Verwendung (siehe Zeichnung auf Seite 4) einfach die Enden etwas auf dem Boden schaukelt, drehen Sie eine der Pedalriemen an. Halten Sie zum Lösen der oder beide Nivellierfüße am vorderen oder hinteren Pedalriemen die Laschen an den Schnallen gedrückt, Stabilisator (siehe Zeichnung auf Seite 4), bis die... -
Seite 10: Pflege Und Wartung
VERWENDEN DES HERZFREQUENZMONITORS Messen Sie Ihre Herzfrequenz, falls gewünscht. PFLEGE UND WARTUNG • Trocknen Sie den Herzfrequenzmonitor nach Sie können Ihre Herzfrequenz mithilfe des jedem Gebrauch. Der Herzfrequenzmonitor Brustpulssensors anzeigen. wird aktiviert, wenn Sie die Elektrodenbereiche Sobald Ihr Puls erkannt wird, wird Ihre Herzfrequenz anfeuchten und den Herzfrequenzmonitor anlegen. -
Seite 11: Funktionen Der Konsole
FUNKTIONEN DER KONSOLE VERWENDUNG DER KONSOLE Vergewissern Sie sich, dass das Produkt richtig angeschlossen ist (siehe Seite WARTUNG UND FEHLERBEHEBUNG). Wenn eine durchsichtige Plastikfolie oben auf der Konsole liegt, entfernen Sie diese. 1. Schalten Sie die Konsole ein. Drücken Sie zum Einschalten der Konsole eine beliebige Taste an der Konsole oder beginnen Sie einfach mit dem Treten. -
Seite 12: Personalisieren Der Konsoleneinstellungen
nicht aufgerufen. Drücken Sie während des 6. Wenn Sie mit dem Training fertig sind, geht die Konsole automatisch in den Ruhemodus. Pulserholungstests „TEST RECOVERY“, um den Test zu beenden und zum Stoppstatus zurückzukehren. Wenn sich die Pedale einige Sekunden lang nicht bewegen, geht die Konsole in den Ruhemodus. -
Seite 13: Poster Mit Übungen
POSTER MIT ÜBUNGEN Fettverbrennung – Um effektiv Fett zu verbrennen, ACHTUNG: müssen Sie längere Zeit bei niedriger Intensität trainieren. In den ersten Minuten des Trainings nutzt Konsultieren Sie Ihren Arzt, bevor Sie ein Ihr Körper Kohlenhydratkalorien als Energiespender. Trainingsprogramm beginnen. Dies gilt Erst nach den ersten Minuten des Trainings beginnt insbesondere für Personen, die über Ihr Körper damit, gespeicherte Fettkalorien als... -
Seite 14: Detailzeichnung
DETAILZEICHNUNG - Modell-Nr. NTIVEX79414.0... -
Seite 15: Teileliste
TEILELISTE - Modell-Nr. NTIVEX79414.0 Mge. Beschreibung Mge. Beschreibung Haltestange Kunststoffbuchse φ13,5xφ18,5x0,5t Dichtung für Haltegriff Stange der Bremse (obere) Schraube M5*12 Stange der Bremse (untere) Haltegriff Druckfeder für Bremse Konsole Kappe für Bremse Schraube M5*10 Buchse für Bremse Anschlag für Draht Befestigungsachse (3) für Bremse... -
Seite 16: Bestellung Von Ersatzteilen
BESTELLUNG VON ERSATZTEILEN Ersatzteile erhalten Sie beim Kundendienst. Die Kontaktdaten finden Sie auf der Vorderseite dieses Handbuchs. Bitte bereiten Sie folgende Informationen vor, wenn Sie uns kontaktieren: • Modellnummer und Seriennummer des Produkts (siehe Vorderseite dieser Anleitung) • Name des Produkts (siehe Vorderseite dieser Anleitung) •...
