12 – a K
uSWahL abeLanSchLuSS
CZ
DE
12
Diese Einstellung gilt abhängig von der jeweiligen
DK
Funktion, wenn der optionale Kabelanschluss 2
(Klemme ln2) verwendet wird.
EE

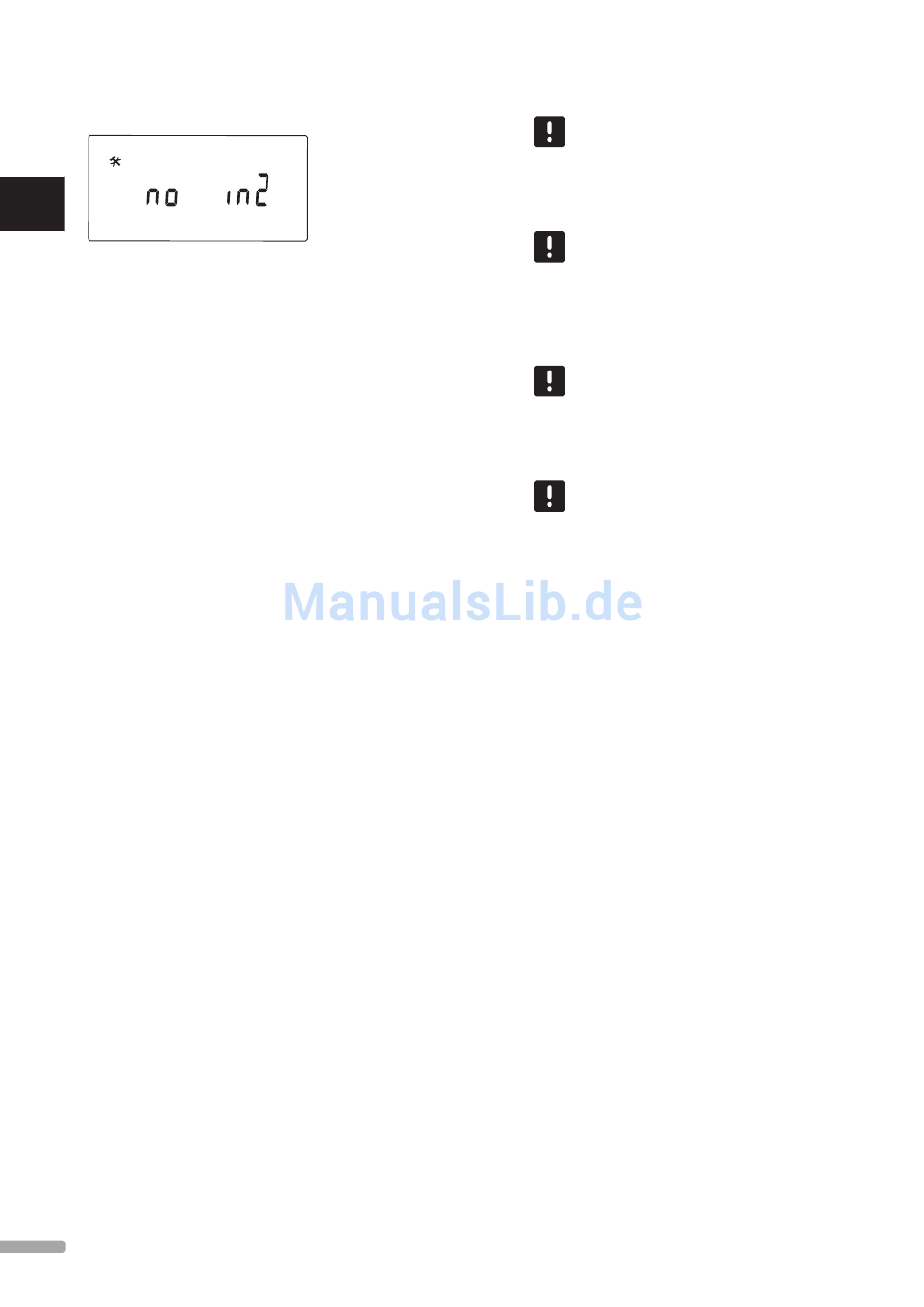

Änderung dieser Einstellung:
1. Den Parameter mit - oder + ändern.
ES
nein (Standard) Klemme ln2 wird nicht verwendet.
th2 – Ein Kabelraumfühler ist angeschlossen.
Parameter 5 (Raumfühlerauswahl) muss auf
FI
YES und Parameter 4 (Systemtyp) auf 2P.1
oder 2P.2 eingestellt sein.
Aqu Ein Tauchfühler/Warmwasserbereitung
FR
ist angeschlossen. Wenn Parameter 4
(Systemtyp) auf Act oder SEP eingestellt
ist und der Raumfühlersollwert erreicht wird
HR
(Kontakt offen), wird die Umwälzpumpe
1 abgeschaltet und der Stellantrieb
geschlossen, damit der Kaltwasserkreislauf
HU
unterbrochen ist. Wenn Parameter 4
(Systemtyp) auf 2P.1 oder 2P.2 eingestellt
ist und der Raumfühlersollwert erreicht wird
IT
(Kontakt offen), wird die Umwälzpumpe
2 abgeschaltet. Allgemein wird diese
Einstellung verwendet, wenn ein Holzkessel
LT
im System vorhanden ist.
HC Ein Heiz-/Kühlschalter wird zwischen
ln2 und 2 oder ein Eingangssignal an ln2
LV
angeschlossen.
Kein Signal (offene Schaltung) = Heizung
Eingangssignal (geschlossene Schaltung) =
NL
Kühlung
Dafür sind folgende Parametereinstellungen
erforderlich:
NO
Parameter 0 – Art der Installation = rEv
Parameter 8 – Funkraumfühler 1
Konfiguration = no
PL
Parameter 9 – Funkraumfühler 2
Konfiguration = no
C_b Ein Pumpensignal (Anforderung) eines
PT
Reglers (z. B. Regelmodul Wave/Wave
PLUS) wird zwischen ln2 und 2 oder ein
Eingangssignal an ln2 angeschlossen.
RO
Das Signal regelt den Betrieb von
Umwälzpumpe 1.
Kein Signal (offene Schaltung) =
RU
Umwälzpumpe AUS
Eingangssignal (geschlossene Schaltung) =
Umwälzpumpe EIN
SE
2. Die Änderung mit OK bestätigen und zu den
Systemparametereinstellungen zurückkehren.
SK
6 6
2
U P O N O R S M AT R I X M O V E / M O V E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
H I N W E I S !
Wenn die Umwälzpumpe durch einen
Tauchfühler/Warmwasserbereitung
abgeschaltet wurde, sorgt das Regelmodul
dafür, dass der Anschluss HEAT aktiv bleibt.
H I N W E I S !
Wenn sich das Regelmodul im Kühlbetrieb
befindet und der Speichertank mit kaltem
Wasser gefüllt ist, wird die Aqu-Funktion zur
Verhinderung von Problemen automatisch
deaktiviert.
H I N W E I S !
Durch eine Anforderung zum Start der
Umwälzpumpe und die Einstellung des
Parameters auf C_b wird der Ausgang HEAT
aktiviert.
H I N W E I S !
Wenn das System Move PLUS in ein System
vom Typ Uponor Smatrix Wave/Wave
PLUS integriert ist, kann die Einsparung
von Energie durch die Verwendung der
Pumpenlogik zur Ein- und Ausschaltung der
Pumpe genutzt werden.
