h
eizSyStem
Move PLUS
Move
H I N W E I S !
Hierbei handelt es sich lediglich um ein
Schaubilder. Echte Systeme sind gemäß den
jeweils gültigen Normen und Vorschriften zu
installieren.
H I N W E I S !
Bei der Zuordnung eines Raumfühlers
zum Regler (nur Move PLUS) ist der
Betriebsartenparameter 0 (Typ) unabhängig
von den vorherigen Einstellungen auf rEv zu
stellen. Danach wird der Heiz-/Kühlvorgang
vom Fühler oder integrierten System geregelt.
H I N W E I S !
Der Außenfühler kann auch mit einen
Raumthermostat verbunden werden und dann
die Außentemperatur per Funk (nur Move
PLUS) zum Regler senden.
W !
arnung
Bei Anschluss an das Stromnetz liegen 230 V
(5 A) im Regelmodul an.
U P O N O R S M AT R I X M O V E / M O V E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
Move PLUS

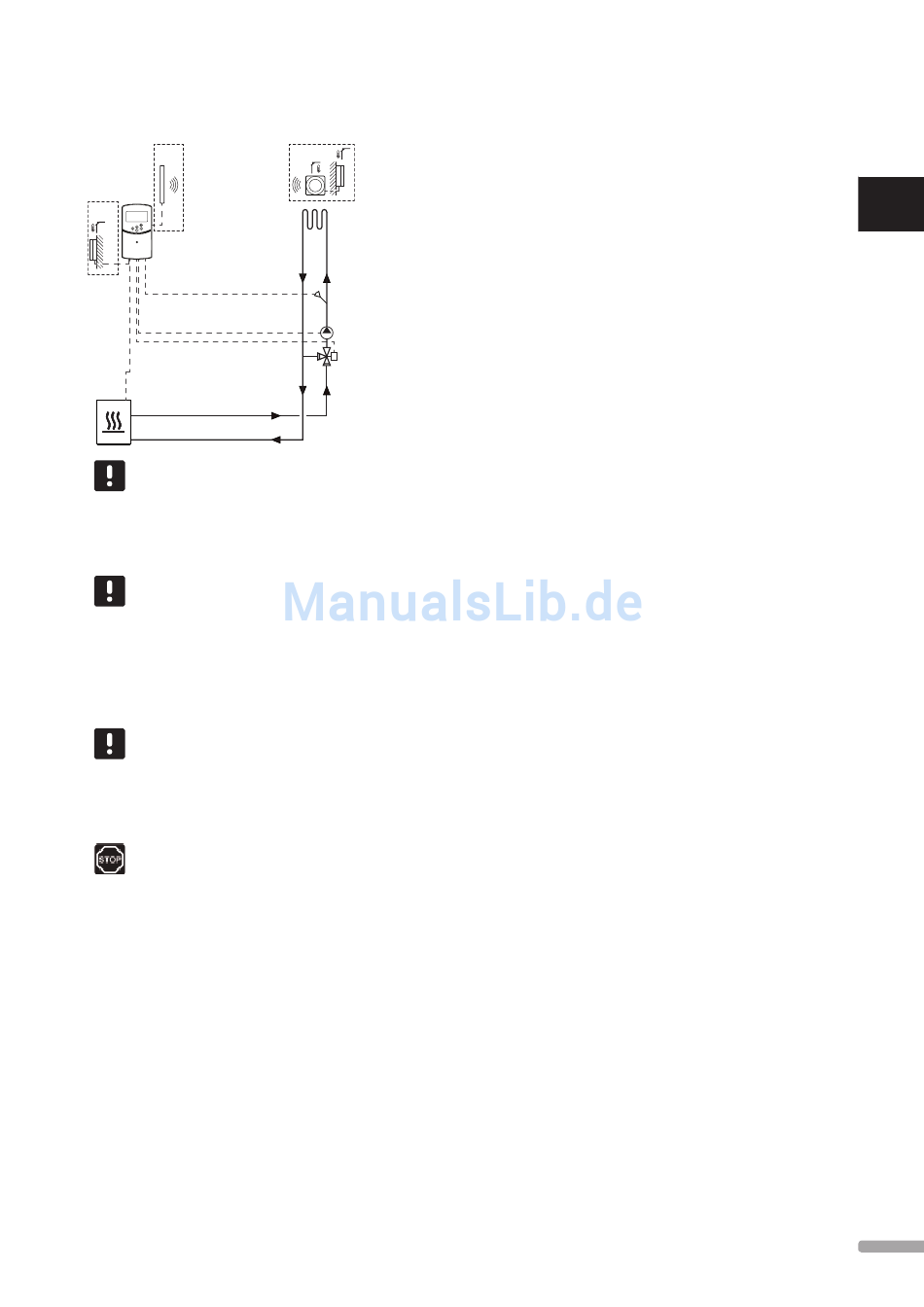

Dieses Installationsbeispiel bezieht sich auf ein
Heizsystem.
Die Umwälzpumpe und das Mischventil werden zur
Einhaltung der Vorlauftemperatur vom Regelmodul
gesteuert.
Beispiel zu bestimmten Elektroanschlüssen
• Die Umwälzpumpe wird an die Klemme mit der
Bezeichnung P1 angeschlossen.
• Das Mischventil wird an die Klemme mit der
Bezeichnung ACTUATOR angeschlossen.
Weitere Einzelheiten siehe Abschnitt 5.4 (Anschluss von
Bauteilen an das Regelmodul).
Siehe Verdrahtungsplan am Ende der Kurzanleitung.

Beispiel bestimmte Systemparametereinstellungen

• Den Parameter 0 (Art der Installation) auf Hot
einstellen, wenn es sich um eine Heizsystem handelt
(nur Move).
Weitere Einzelheiten siehe Abschnitt 8.6
(Systemparametereinstellungen).
