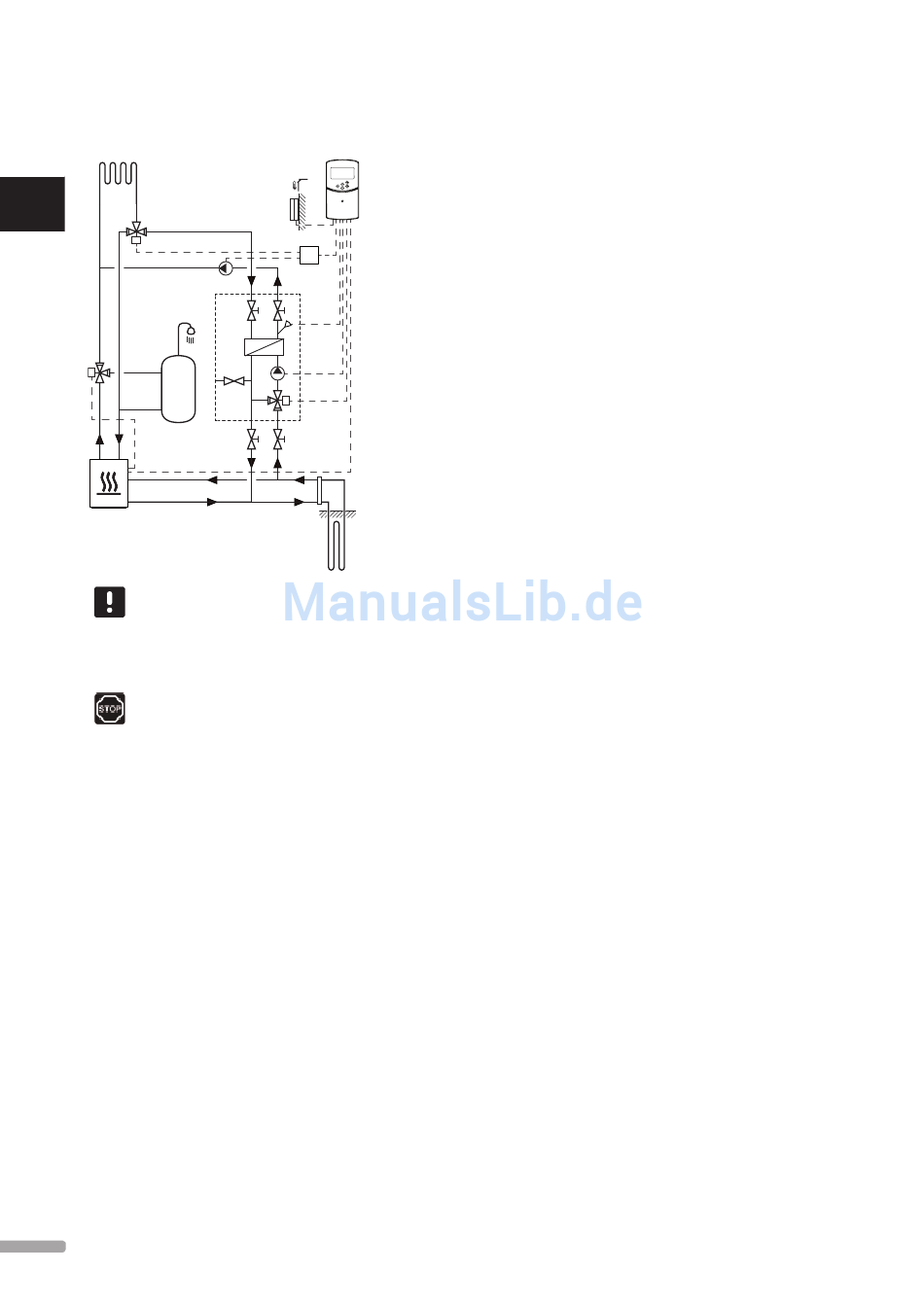

In diesem Installationsbeispiel wird eine kombinierte
Heiz-/Kühlanlage dargestellt, bei der eine Wärmepumpe
die Heizwärme und warmes Wasser produziert, während
eine Uponor-Pumpengruppe (EPG) das System mit
kostenloser Kühlung versorgt. Zur Optimierung der
Leistung empfiehlt sich eine Aufrüstung des Move-
Systems auf Move PLUS. Für eine optimale Leistung
stellen Sie vom Move-System auf Move PLUS um.
Die Pumpengruppe (EPG) besteht aus einer
Umwälzpumpe, einem Dreiwegeventil mit
Stellantrieb, Vorlauffühler, Absperrventilen und einem
Wärmetauscher. Die EPG wird über ein integriertes
Regelmodul Uponor Smatrix Move gesteuert.
Das integrierte Move-Regelmodul regelt außerdem
die externe Umwälzpumpe zur Versorgung der Heiz-/
Kühlanlage mit freier Kühlung und ein Dreiwegeventil
zur Umschaltung zwischen Heiz- und Kühlfunktion.
Die Wärmepumpe verfügt über interne Umwälzpumpen
für Heizung, Warmwasser und Sole.
Sobald ein Kühlbedarf ansteht, sendet die Wärmepumpe
(oder ein anderes Gerät wie ein Umschalter) ein Signal
an die EPG. Der integrierte Move-Regler schaltet die
Dreiwegeventile um und veranlasst die Umwälzpumpe,
die freie Kühlung einzuleiten. Wenn sich das System
im Kühlbetrieb befindet, kann die Wärmepumpe auch
warmes Brauchwasser produzieren.
