Uponor Smatrix Move PLUS Montage- Und Bedienungsanleitung Seite 65

11 – a K
uSWahL abeLanSchLuSS

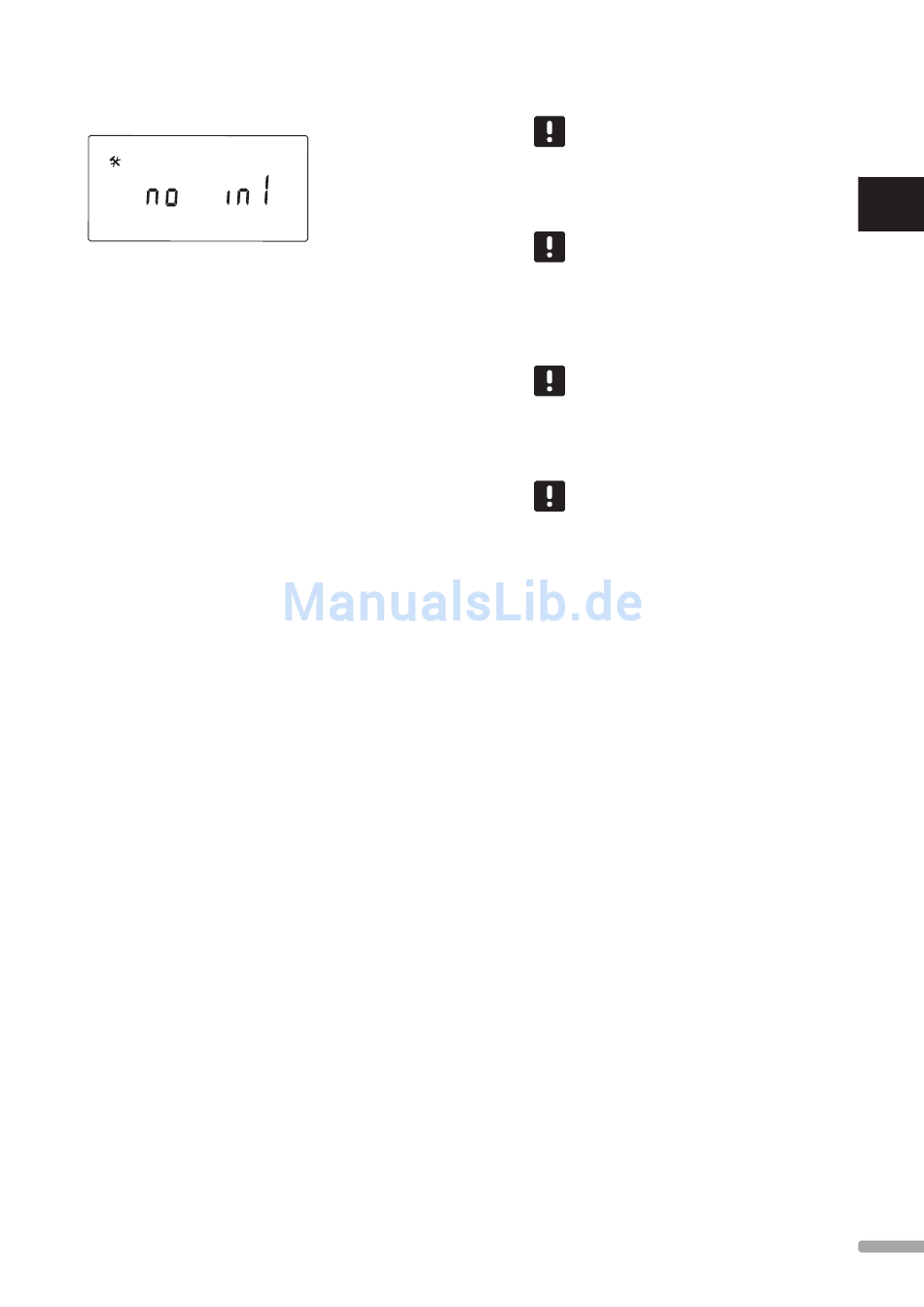

11
Diese Einstellung gilt abhängig von der jeweiligen
Funktion, wenn der optionale Kabelanschluss 1
(Klemme ln1) verwendet wird.
Änderung dieser Einstellung:
1. Den Parameter mit - oder + ändern.
nein (Standard) Klemme ln1 wird nicht
verwendet.
th1 – Ein Kabelraumfühler ist angeschlossen.
Dafür ist Parameter 5 (Raumfühlerauswahl)
auf YES einzustellen.
Aqu Ein Tauchfühler/Warmwasserbereitung ist
angeschlossen. Wenn der Raumfühlersollwert
erreicht wird (Kontakt offen), wird die
Umwälzpumpe 1 abgeschaltet und der
Stellantrieb geschlossen, damit der
Kaltwasserkreislauf unterbrochen ist.
Allgemein wird diese Einstellung verwendet,
wenn ein Holzkessel im System vorhanden ist.
HC Ein Heiz-/Kühlschalter wird zwischen
ln1 und 2 oder ein Eingangssignal an ln1
angeschlossen.
Kein Signal (offene Schaltung) = Heizung
Eingangssignal (geschlossene Schaltung) =
Kühlung
Dafür sind folgende Parametereinstellungen
erforderlich:
Parameter 0 – Art der Installation = rEv
Parameter 8 – Funkraumfühler 1
Konfiguration = no
Parameter 9 – Funkraumfühler 2
Konfiguration = no
C_b Ein Pumpensignal (Anforderung) eines
Anschlusskastens (z. B. Regelmodul Wave/
Wave PLUS) wird zwischen ln1 und 2 oder
ein Eingangssignal an ln1 angeschlossen.
Das Signal regelt den Betrieb von
Umwälzpumpe 1.
Kein Signal (offene Schaltung) =
Umwälzpumpe AUS
Eingangssignal (geschlossene Schaltung) =
Umwälzpumpe EIN
2. Die Änderung mit OK bestätigen und zu den
Systemparametereinstellungen zurückkehren.
U P O N O R S M AT R I X M O V E / M O V E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
1
H I N W E I S !
Wenn die Umwälzpumpe durch einen
Tauchfühler/Warmwasserbereitung
abgeschaltet wurde, sorgt das Regelmodul
dafür, dass der Anschluss HEAT aktiv bleibt.
H I N W E I S !
Wenn sich das Regelmodul im Kühlbetrieb
befindet und der Speichertank mit kaltem
Wasser gefüllt ist, wird die Aqu-Funktion zur
Verhinderung von Problemen automatisch
deaktiviert.
H I N W E I S !
Durch eine Anforderung zum Start der
Umwälzpumpe und die Einstellung des
Parameters auf C_b wird der Ausgang HEAT
aktiviert.
H I N W E I S !
Wenn das System Move PLUS in ein System
vom Typ Uponor Smatrix Wave/Wave
PLUS integriert ist, kann die Einsparung
von Energie durch die Verwendung der
Pumpenlogik zur Ein- und Ausschaltung der
Pumpe genutzt werden.
