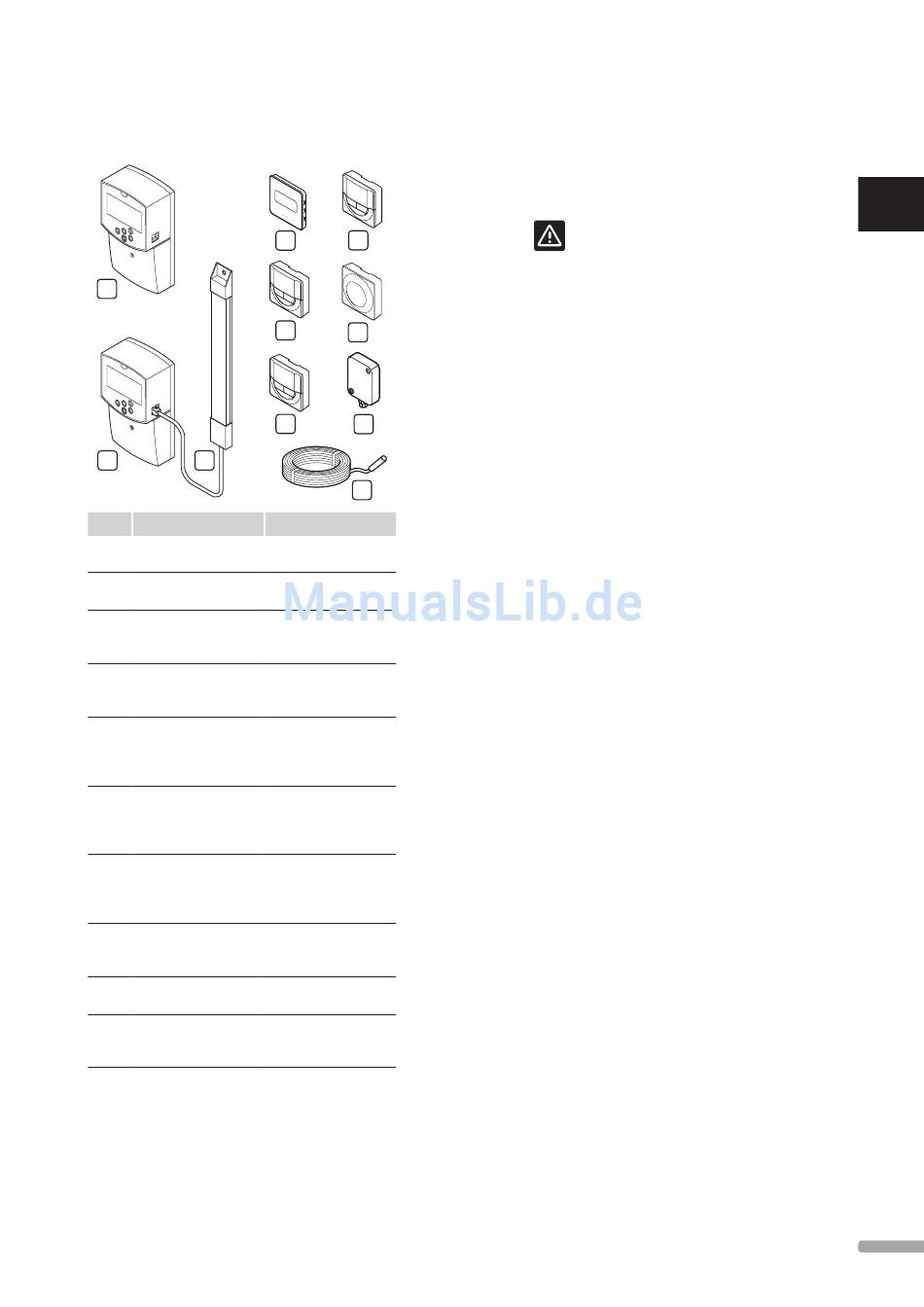

3.3 Bauteile Uponor Smatrix Move/
Move PLUS
A
B C
Pos. Uponor Bezeichnung
A Uponor Smatrix Move
Regler H X-157
B Uponor Smatrix Move
PLUS Regler H/C X-158
C Uponor SPI Smatrix
Move PLUS Antenne
A-155 Radio
D Uponor Smatrix Wave
Raumfühler D+RH Style
T-169
E Uponor Smatrix Wave
Raumfühler Prog.+RH
T-168 (digitaler
Raumfühler T-168)
F Uponor Smatrix Wave
PLUS Raumfühler
D+RH T-167 (digitaler
Raumfühler T-167)
G Uponor Smatrix Wave
Raumfühler Dig T-166
(digitaler Raumfühler
T-166)
H Uponor Smatrix Wave
Raumfühler BM T-163
(Raumfühler T-163)
I Uponor Smatrix
Außenfühler S-1XX
J Uponor Smatrix Move
Vorlauf-/Rücklauffühler
S-152
U P O N O R S M AT R I X M O V E / M O V E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
D G
E
H
F I
J
Kurztext
Regler
Regler
Antenne
Digitaler Raumfühler mit
Feuchtigkeitsfühler
Programmierbarer
digitaler Raumfühler mit
Feuchtigkeitsfühler
Digitaler Raumfühler
Digitaler Raumfühler
Raumfühler
Objektbereich
(Behördenmodell)
Außentemperaturfühler
Vorlauf- oder
Rücklauftemperaturfühler
r
egLer
Der Regler steuert einen 3-Punkt Antrieb und die
Umwälzpumpe, die wiederum die Wärmezufuhr
beeinflussen, über die sowohl Vorlauf- als auch
Raumtemperatur geregelt werden.
a !
chtung
Nur 230-V-Stellmotore sind mit dem
Regelmodul kompatibel.
Uponor Smatrix Move Regler H X-157
Der Regler Uponor Smatrix Move Regler H X-157
arbeitet mit einem Außentemperaturfühler,
einem Vorlauftemperaturfühler, einem optionalen
Rücklauftemperaturfühler und Systemparametern zur
Steuerung der Anlage.
Hauptleistungsmerkmale:
• Regelung der Vorlauftemperatur für
Heizungsanlagen
• Witterungsgeführte Heizkurve
• 3-Punkt Mischventilsteuerung mit Statusanzeige
• Umschaltventilsteuerung mit Betriebsartanzeige.
• Umwälzpumpe mit Statusanzeige
• Vorprogrammierte und editierbare Absenkprofile.
• Außentemperaturfühler mit Kabel
• Ein-/Ausschaltung der Wärmequelle (Kessel etc.)
• Nachtabsenkung (ECO-Modus)
Optionen:
• Wandmontage (Schrauben im Lieferumfang
enthalten)
