9 Betrieb der analogen Uponor Smatrix Wave
-Raumfühler
In einem System vom Typ Uponor Smatrix Move PLUS
können sowohl analoge als auch digitale Raumfühler
eingesetzt werden.
Analoge Raumfühler:
• Uponor Smatrix Wave Thermostat Public T-163
Der analoge Raumfühler wird über einen Potentiometer
auf der Rückseite geregelt.
9.1 Raumfühler-Aufbau
r bm t-163
aumfühLer
Bei Normalbetrieb leuchtet, wenn Heiz- oder
Kühlbedarf besteht, eine diskrete LED hinten am
Raumfühler ca. 60 Sekunden lang auf.

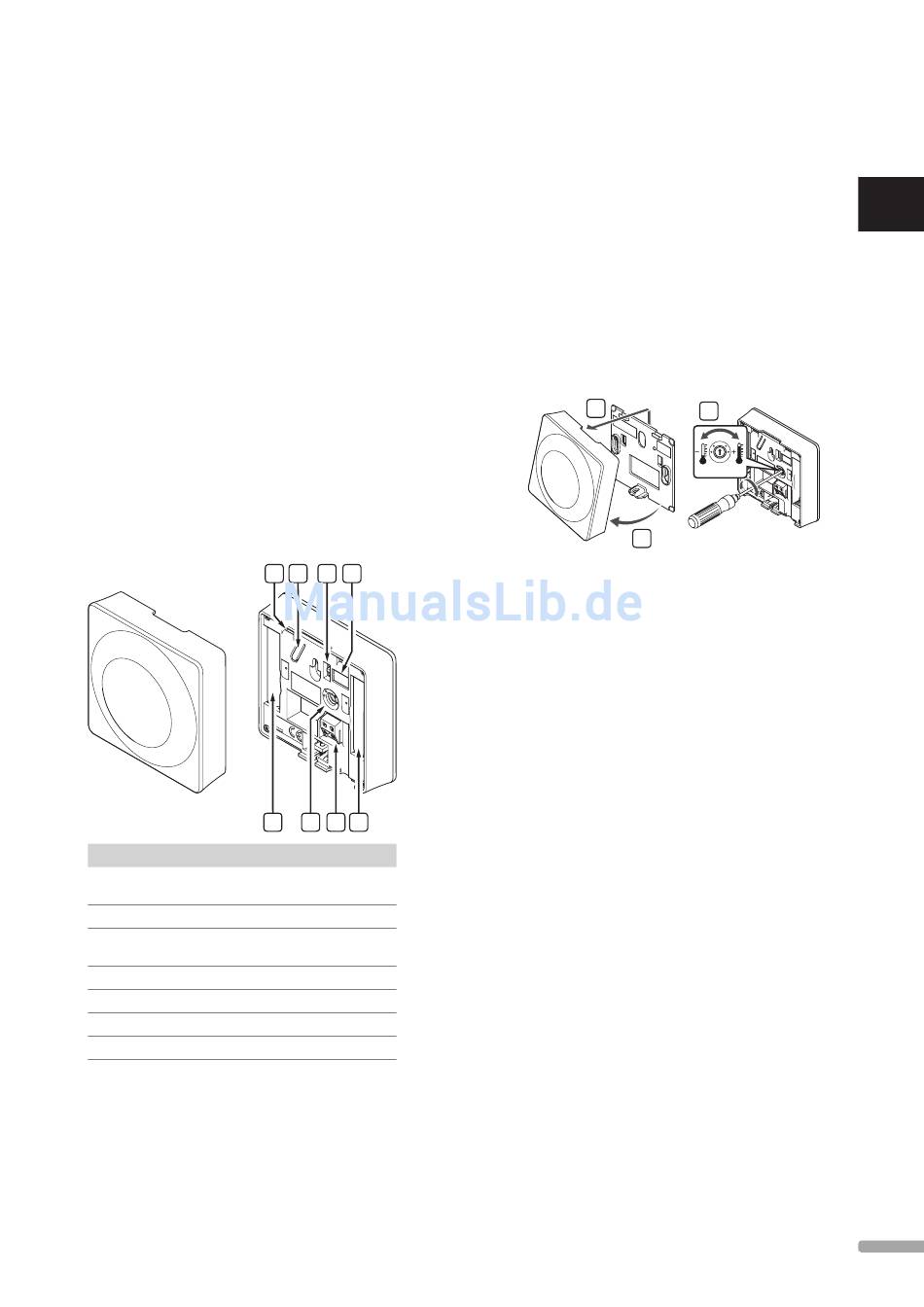

Die folgende Abbildung zeigt die Komponenten des
Raumfühlers.
Pos. Kurztext
A Potentiometer zur Einstellung des Temperatur-
Sollwerts
B Taste für Zuordnung
C Den Schaltuhr-Schalter deaktivieren (gilt nicht für
Systeme vom Typ Uponor Smatrix Move PLUS)
D Anschluss für externen Fühler (nicht polarisiert)
E DIP-Konfigurationsschalter
F Batterien
G LED für Heiz-/Kühlbedarf
U P O N O R S M AT R I X M O V E / M O V E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
G B C E
F A D F
9.2

Temperatureinstellung

Die Temperatur wird durch Änderung des Sollwertes
am Raumfühler auf einen Wert zwischen 5 und 35 ˚C
eingestellt.
r bm t-163
aumfühLer
Nachfolgende Abbildung zeigt, wie der
Temperatursollwert des Raumfühlers eingestellt wird.
2
1
Änderung des Temperatur-Sollwertes für den
Raumfühler:
1. Winkeln Sie den Raumfühler vom Halter ab.
2. Er ist von der Wand abzunehmen.
3. Stellen Sie die gewünschte Temperatur mit dem
Potenziometer ein.
4. Setzen Sie den Raumfühler wieder an die Wand.
