Beispiel bestimmte Systemparametereinstellungen
• Den Parameter 0 (Art der Installation) auf rEv
einstellen, wenn es sich um eine Heiz-/Kühlanlage
handelt.
• Den Parameter 4 (Systemtyp) auf Act einstellen,
wenn ein optionales Umschaltventil installiert ist.
• Den Parameter 4 (Systemtyp) auf SEP einstellen,
wenn kein optionales Umschaltventil installiert ist.
• Den Parameter 5 (Fühlerauswahl) zur Nutzung
der Verstärkungsfunktion auf no einstellen. Die
Verstärkungsfunktion kann nur in Systemen mit
einem Rücklauffühler und ohne Funkraumfühler
zum Einsatz kommen.
• Den Parameter 7 (Verstärkungsfunktion) für das
System auf einen angemessenen Wert einstellen
(dabei muss Parameter 5 auf „no" gestellt sein und
in Systemen mit einem Rücklauffühler und ohne
Funkraumfühler zum Einsatz kommen).
• Den Parameter 11/12 (Kabelanschluss 1/2
Auswahl) auf HC einstellen, wenn ein Heiz-/
Kühlschalter (Option 1) an das Regelmodul
angeschlossen ist.
Weitere Einzelheiten siehe Abschnitt 8.6
(Systemparametereinstellungen).
Weitere Informationen über die Zuordnung einen
Raumfühlers zum Regelmodul Move PLUS siehe
Abschnitt 6.9 (Zuordnung von Raumfühlern zum
Regelmodul).
U P O N O R S M AT R I X M O V E / M O V E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G

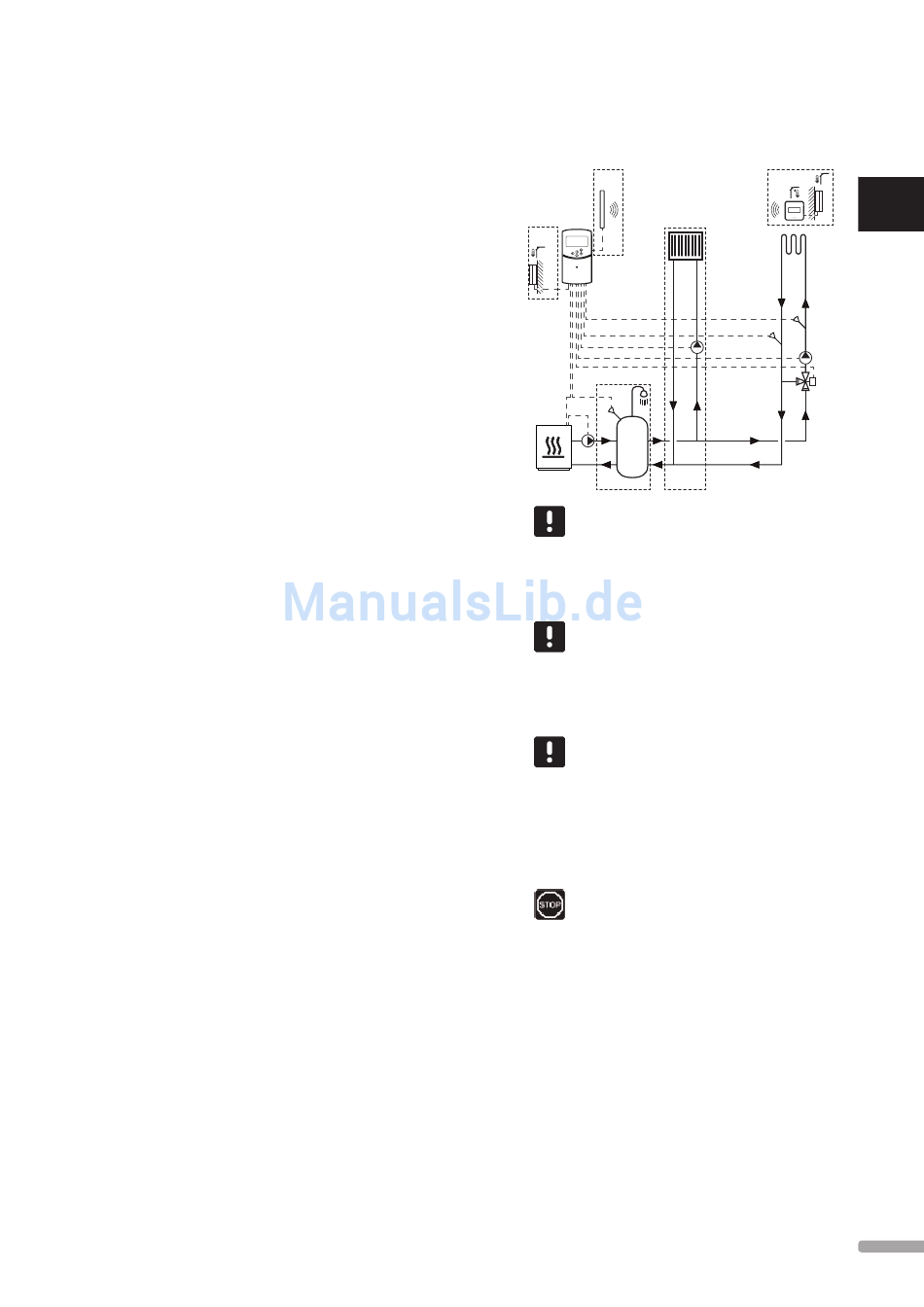

h
eizanLage zuSammen mit
W h
armWaSSerSpeicher und
Move PLUS
Option 2
Move
Option 1
H I N W E I S !
Hierbei handelt es sich lediglich um ein
Schaubilder. Echte Systeme sind gemäß den
jeweils gültigen Normen und Vorschriften zu
installieren.
H I N W E I S !
Der Außenfühler kann auch mit einen
Raumthermostat verbunden werden und dann
die Außentemperatur per Funk (nur Move
PLUS) zum Regler senden.
H I N W E I S !
Bei der Zuordnung eines Raumfühlers
zum Regler (nur Move PLUS) ist der
Betriebsartenparameter 0 (Typ) unabhängig
von den vorherigen Einstellungen auf rEv zu
stellen. Danach wird der Heiz-/Kühlvorgang
vom Fühler oder integrierten System geregelt.
W !
arnung
Bei Anschluss an das Stromnetz liegen 230 V
(5 A) im Regelmodul an.
UK
eizKörper
CZ
Move PLUS
DE
DK
EE
Option 3
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK
