a K
nSchLuSS deS ühLauSgangS an den
( )
optionaL
Im Regler ist ein Kühlrelais integriert. Damit kann
Kühlung angefordert werden. Der Regler kann über den
Heiz-/Kühleingang zwischen Heizung und Kühlung
umschalten.
Weitere Einzelheiten siehe Abschnitt 8.5
(Systemparametereinstellungen).
• Der Regler steuert die Kühlanlage über einen
potenzialfreien Kontakt an der Klemmenleiste.
• Der Ausgang verwendet ein Signal von 230 V (5 A)
zur Kälteproduktion. Das Signal vom Regelmodul
wird von einem Raumfühler oder einer externen
Quelle ausgelöst, die mit den Eingängen In1 oder
In2 im Regelmodul verbunden ist.
W !
arnung
Bei Anschluss an das Stromnetz liegen 230 V
(5 A) im Regler zur Steuerung des Kühlers an.
H I N W E I S !
Vor dem Anschluss des Kühlers die
Dokumentation des Herstellers sowie
entsprechende Uponor-Verdrahtungsplan
durchlesen.
H I N W E I S !
Für diesen Anschluss ist ein potenzialfreier
Eingang im Kälteerzeuger erforderlich.

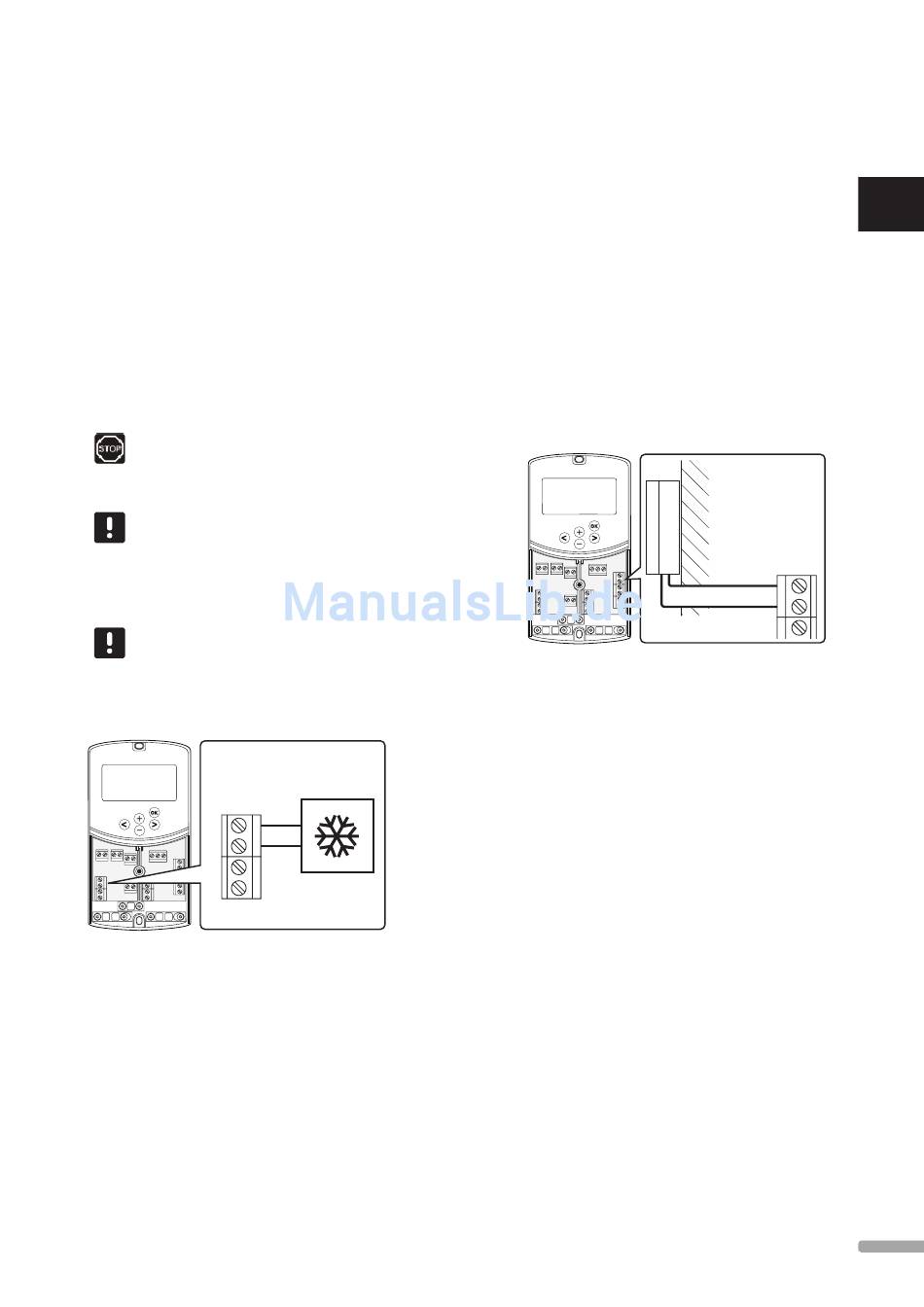

Die nachfolgende Abbildung zeigt den Anschluss einer
Kühlanlage an den Regler.
1. Sicherstellen, dass die Stromversorgung zu Regler
und Kühler unterbrochen ist.
2. Den Kühler an den im Regler mit P2/COLD
gekennzeichneten Anschluss anschließen.
3. Die Leiter mit einer Kabelschelle am Regelmodul
befestigen.
U P O N O R S M AT R I X M O V E / M O V E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
r
egLer
a a
nSchLuSS deS uSSenfühLerS an den
Ein Außenfühler kann abhängig vom Regler auf zwei
Arten angeschlossen werden.
• Kabelanschluss (Move und Move PLUS)
Der Außenfühler wird mit dem Regler über ein Kabel
verbunden.
• Drahtlos (nur Move PLUS)
Der Außenfühler wird mit einem Raumfühler
verbunden, der per Funk mit dem Regler
kommuniziert. Weitere Einzelheiten siehe Abschnitt
6, Einbau von Raumfühlern und Außenfühlers in
System vom Typ Uponor Smatrix Wave/Wave PLUS.
Weitere Einzelheiten siehe Abschnitt 8.5
(Systemparametereinstellungen).
Die nachfolgende Abbildung zeigt den Anschluss eines
Außenfühlers an den Regler.
1. Sicherstellen, dass am Regler keine Netzspannung
anliegt.
2. Den Außenfühler an der Klemmenleiste an Position
OUTSIDE im Regelmodul anschließen.
3. Die Leiter mit einer Kabelschelle am Regelmodul
befestigen.
