u 1 r
mWäLzpumpe mit dem
Der Regler besitzt eine Pumpenlogik zur Ansteuerung
der Umwälzpumpe. Die Pumpe wird abgeschaltet, wenn
die Stellantriebe geschlossen sind.
H I N W E I S !
Lesen Sie sich vor dem Anschluss
der Pumpe die Dokumentation des
Umwälzpumpenherstellers sowie
entsprechende Uponor-Verdrahtungsplan
durch.
W !
arnung
Bei Anschluss an das Stromnetz liegen
230 V (5 A) im Regler zur Versorgung von
Umwälzpumpe 1 an.

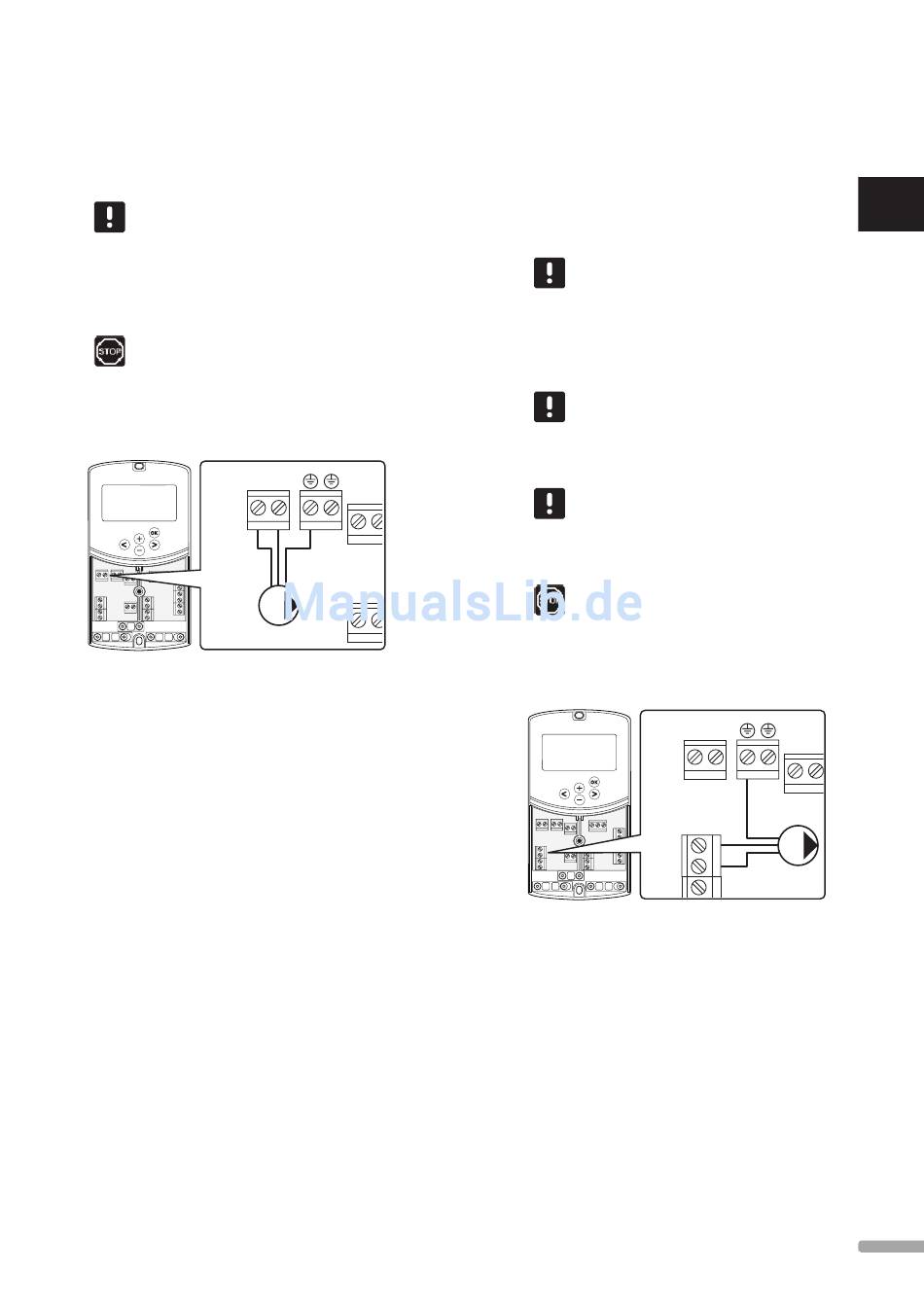

Die nachfolgende Abbildung zeigt die an das
Regelmodul angeschlossene Umwälzpumpe.
L
1. Stellen Sie sicher, dass die Stromversorgung zum
Regler und zur Umwälzpumpe unterbrochen ist.
2. Die Leiter L, N und Earth der Umwälzpumpe
mit den entsprechend gekennzeichneten
Klemmenleistenanschlüssen unter P1 im Regler
verbinden.
3. Die Leiter mit einer Kabelschelle am Regelmodul
befestigen.
U P O N O R S M AT R I X M O V E / M O V E P L U S · M O N TA G E - U N D B E D I E N U N G S A N L E I T U N G
egLer verbinden
N
u 2 r
mWäLzpumpe mit dem
( )
optionaL
Der Regler besitzt eine Pumpenlogik zur Ansteuerung
einer zweiten Umwälzpumpe. Diese Pumpe wird
abgeschaltet, wenn die Stellantriebe geschlossen
sind. Weitere Einzelheiten siehe Abschnitt 8.5
(Systemparametereinstellungen).
H I N W E I S !
Lesen Sie sich vor dem Anschluss
der Pumpe die Dokumentation des
Umwälzpumpenherstellers sowie
entsprechende Uponor-Verdrahtungsplan
durch.
H I N W E I S !
Die zweite Umwälzpumpe kann über einen
zusätzlichen Funkraumfühler (nur Move PLUS
geregelt werden).
H I N W E I S !
Beim Anschluss einer zweiten Umwälzpumpe
stehen keine Klemmenleistenanschlüsse mehr
für ein Kühlgerät zur Verfügung.
W !
arnung
Bei Anschluss an das Stromnetz liegen
230 V (5 A) im Regler zur Versorgung von
Umwälzpumpe 2 an.
Die nachfolgende Abbildung zeigt die an das
Regelmodul angeschlossene Umwälzpumpe.
L
N
1. Stellen Sie sicher, dass die Stromversorgung zum
Regler und zur Umwälzpumpe unterbrochen ist.
2. Die Leiter L, N und Earth der Umwälzpumpe
mit den entsprechend gekennzeichneten
Klemmenleistenanschlüssen unter P2/COLD im
Regler verbinden.
3. Die Leiter mit einer Kabelschelle am Regelmodul
befestigen.
UK
egLer verbinden
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SK
