38 Guida rapida all'installazione dei moduli convertitore ACSM1-04

Collegamento dei cavi di controllo

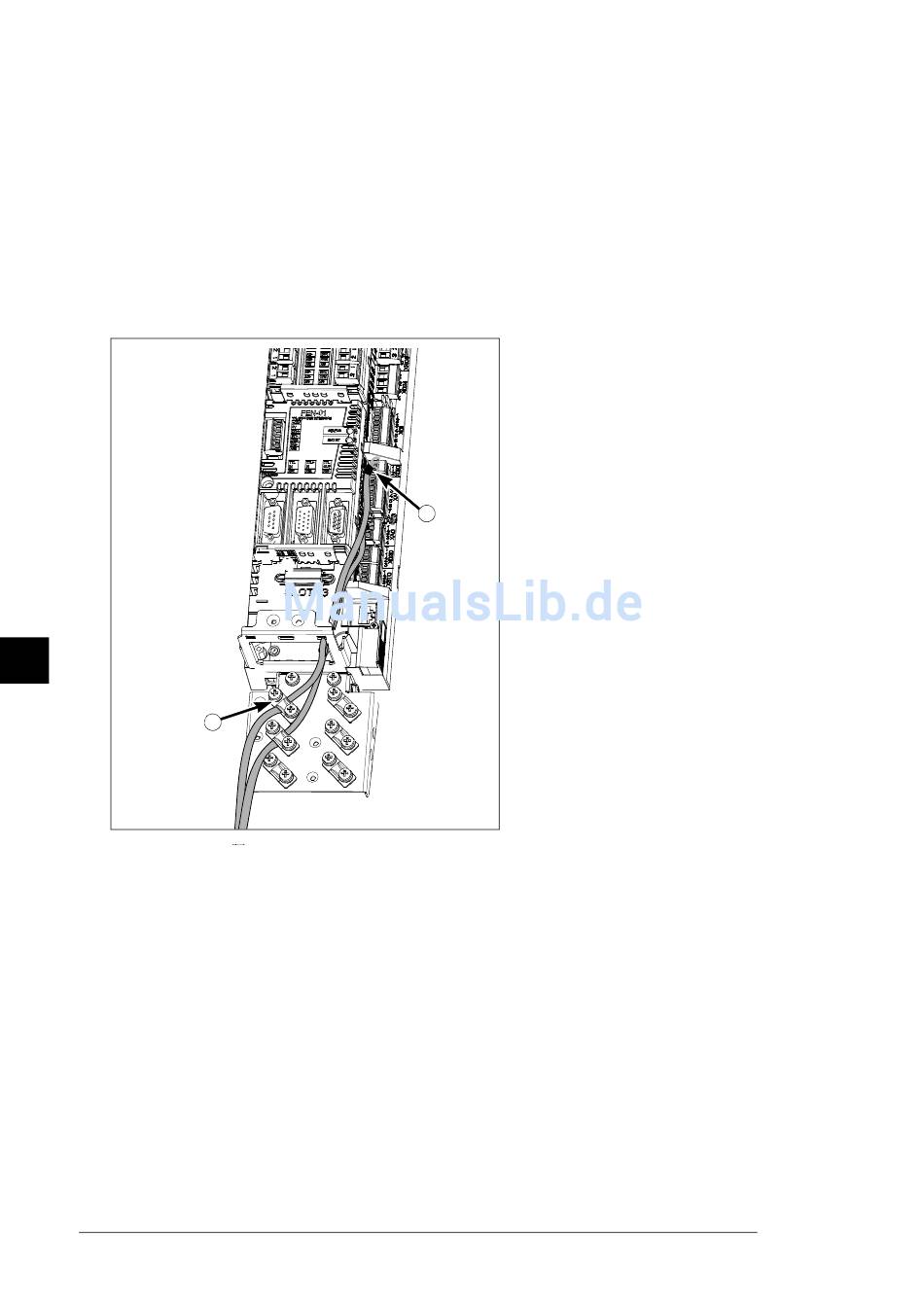

1. Portare i cavi all'unità di controllo come illustrato nella figura seguente.
2. Mettere a terra le schermature dei cavi di controllo in corrispondenza della piastra di
fissaggio.
3. Collegare i conduttori ai corrispondenti morsetti remotabili dell'unità di controllo.
Vedere la sezione
termorestringente o nastro isolante per avvolgere eventuali filamenti che fuoriescono.
Nota: tenere i doppini dei fili dei segnali intrecciati il più possibile vicino ai morsetti.
IT
DE
ES
FI
FR
IT
1.5 N·m (13 lbf·in)
NL
RU
SV
TR
ZH
xx
xx
Collegamenti di I/O di default
2
a pag. 39. Utilizzare guaina
3
