Guía de instalación rápida de los módulos de convertidor de frecuencia ACSM1-04 19
Compruebe el aislamiento de los cables de entrada y
motor y del propio motor
1. Compruebe el aislamiento del cable de entrada de conformidad con la normativa local
antes de conectarlo al convertidor de frecuencia.
2. Compruebe el aislamiento del cable de motor y del motor mientras el cable esté
desconectado del convertidor.

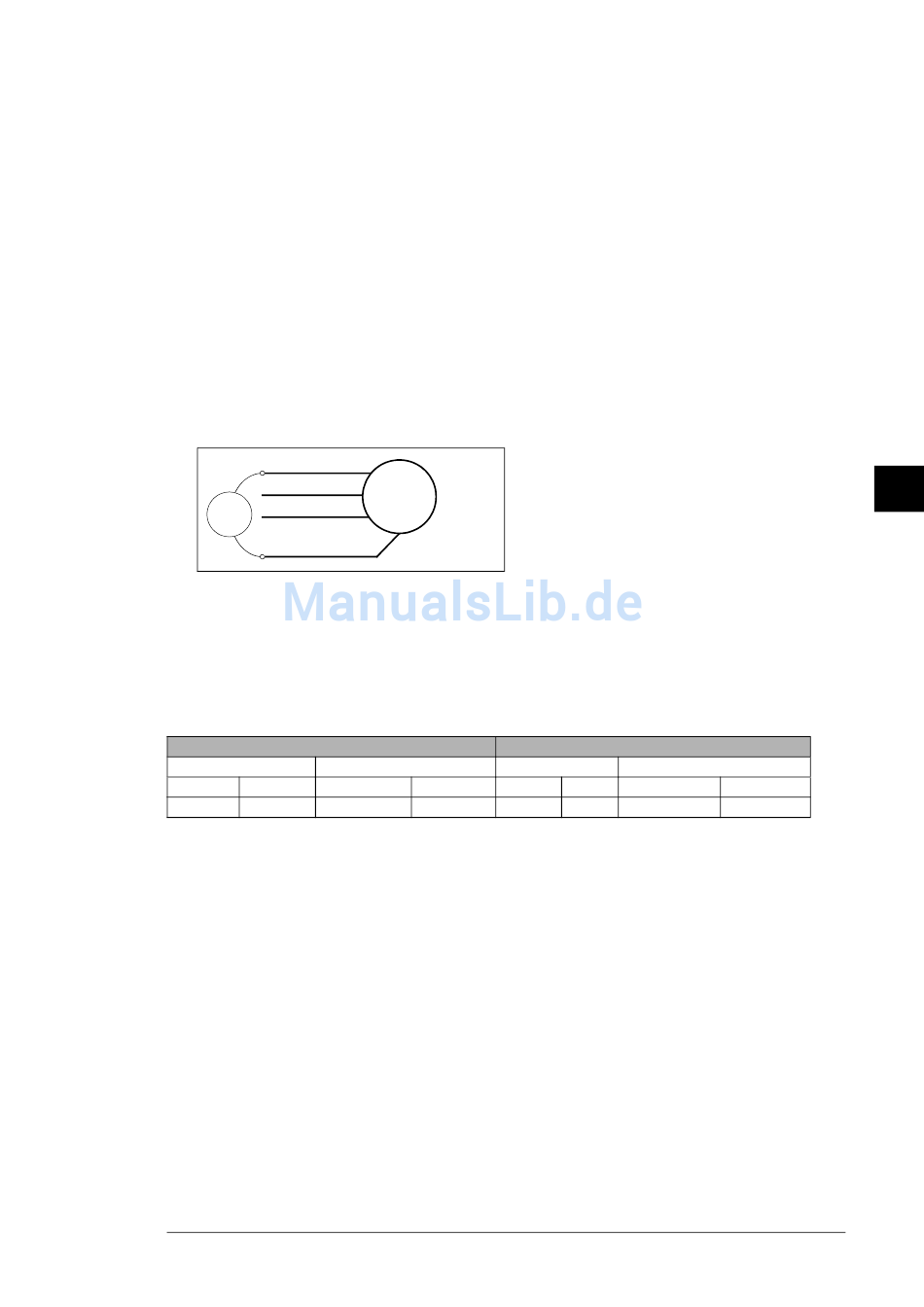

3. Mida la resistencia de aislamiento entre el conductor de cada fase y el conductor a
tierra con una tensión de medición de 500 V CC. La resistencia de aislamiento de un
motor ABB debe ser superior a los 100 Mohmios (valor de referencia a 25 °C o 77 °F).
En cuanto a la resistencia de aislamiento de otros motores, véanse las instrucciones
del fabricante. Nota: La humedad en el interior de la carcasa del motor reduce la
resistencia de aislamiento. Si sospecha de la presencia de humedad, seque el motor
y repita la medición.
ohmios

Conecte los cables de potencia

Consulte en la figura D
hardware descripciones más detalladas.
A continuación se indican los tamaños de los terminales de los cables de entrada, de
motor y de resistencia de frenado y sus pares de apriete.
U1, V1, W1, U2, V2, W2, UDC+, UDC-, R+, R-
Tornillo
mm in
M12 1/2
Consulte en la figura A
potencia.
1. Introduzca los cables de entrada dentro del armario. Conecte a tierra la pantalla del
cable en 360° en la placa de acceso al interior.
2. Trence las pantallas de los cables de entrada formando haces y conéctelos, al igual
que los posibles conductores o cables separados para conexión a tierra, al terminal
PE (tierra) del panel de cableado de entrada de potencia.
3. Conecte los conductores de fase de los cables de entrada a los terminales U1, V1 y
W1.
4. Introduzca los cables de motor dentro del armario. Conecte a tierra la pantalla del
cable en 360° en la placa de acceso al interior.
5. Trence las pantallas de los cables de motor formando haces y conéctelos, al igual que
los posibles conductores o cables separados para conexión a tierra, al terminal PE
(tierra).
6. Conecte los conductores de fase de los cables de motor a los terminales U2, V2 y W2.
U1
M
V1
3~
W1
PE
de la página 4 el diagrama de conexión y en el Manual de
Par de apriete
Nm lbf·ft
50...75 37...55 M10
de la página 3 la ubicación de los terminales de conexión de
Embarrado de conexión a tierra
Tornillo Par de apriete
mm in Nm
3/8 30...44
