3. RÜCKANSICHT
A
PARALLEL
EPO
B
B
C
D
E

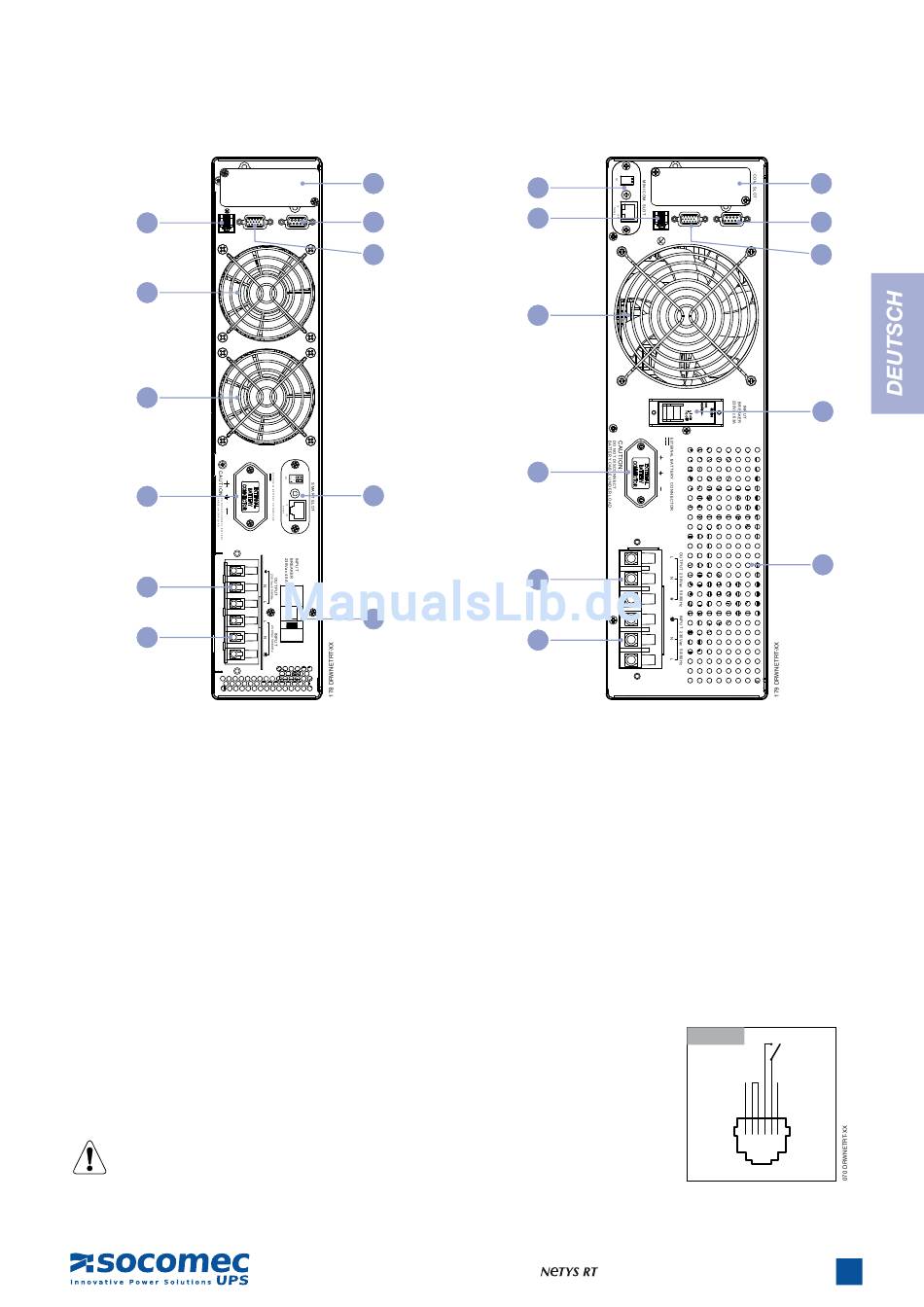

Legende
A Not-Aus (EPO - Emergency Power Off)
B Ventilator
C Batteriemodulbuchse
D Ausgangsklemmen
E Eingangsklemmen
F Eingangsschalter
G RJ45 LAN Ethernet-Anschluss
H D-Parallelanschluss
I Serieller RS232-Anschluss (JBUS-Protokoll)
L Slot für optionale Kommunikationskarten
Falls gewünscht, kann die USV auch mit einem Fernabschaltungskontakt ausgestattet
werden. Der Befehl wird bestätigt, wenn der Kontakt 3 Sekunden lang geschlossen (Standard)
ist, siehe dazu Abb. 3-1.
Der externe Kontakt MUSS dediziert und spannungsfrei sein, um eine daue-
rhafte Beschädigung der USV zu vermeiden.
