TTK FG-SYS Installationsanleitung Seite 8

Vorsicht: Bei Vertauschen der zwei Paare rot + schwarz bzw. grün + weiß wird die Elektronik
des ersten angeschlossen Sensorkabels beschädigt.
Es stehen drei Sensorkreise zur Verfügung; zuerst wird Sensorkreis Nr. 1 genutzt und im Anschluss
daran die nachfolgenden Sensorkreise (falls erforderlich).
Jeder Sensorkreis verfügt über eine maximale Kapazität von 40 Sensorkabeln.
Wenn Sensorkreis 2 verwendet wird: Vorhandenen Nebenschluss zwischen 2A und 2B
entfernen.
Wenn Sensorkreis 3 verwendet wird: Vorhandenen Nebenschluss zwischen 3A und 3B
entfernen.

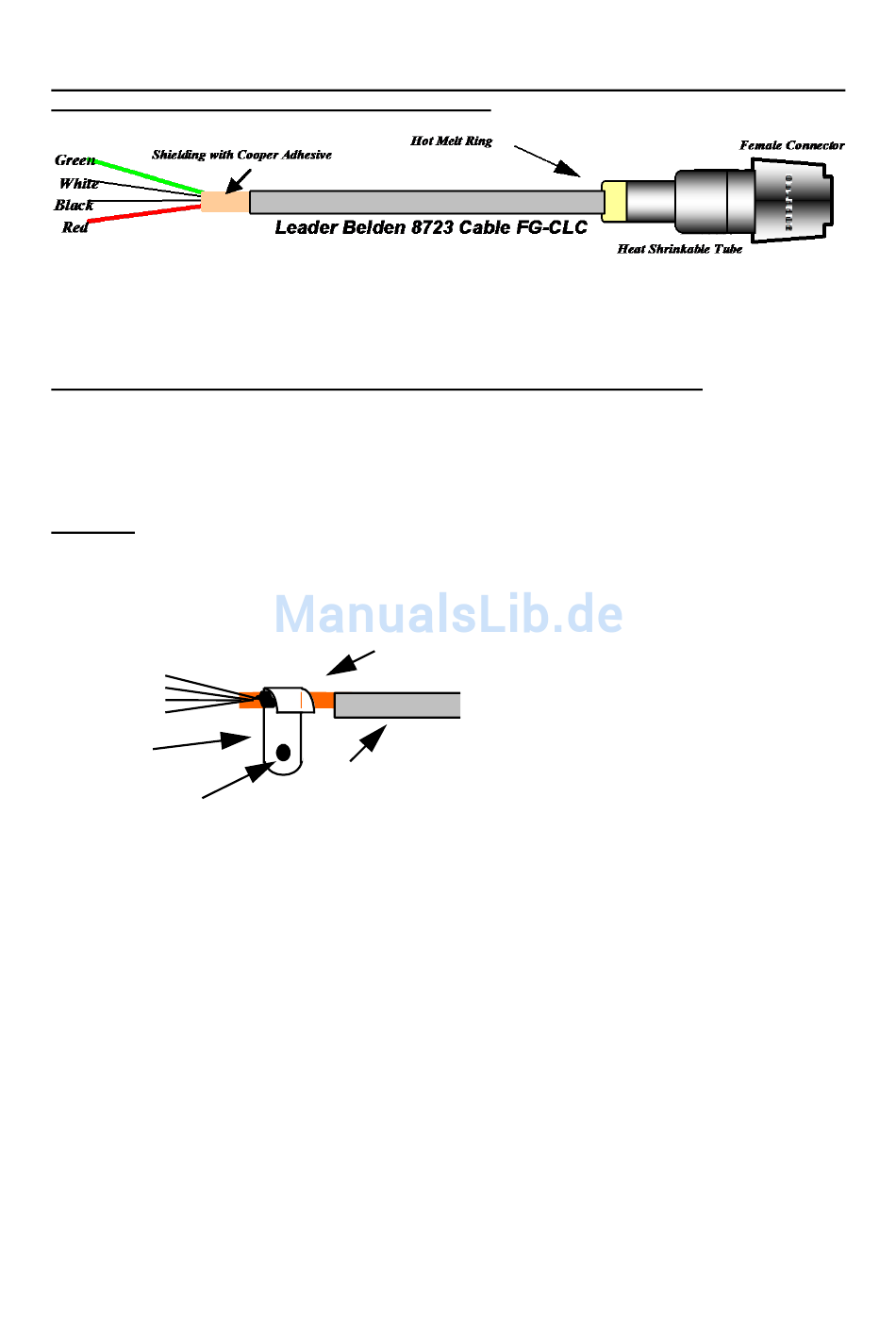

Vorsicht:
Vermeiden Sie elektromagnetische Störungen und Emissionen (EMV), indem Sie die
Abschirmung des Anschlusskabels mit der Erde verbinden!
Abschirmung mithilfe der (auf der Rückseite angebrachten) Kabelschelle.
(Siehe Anhang Nr. 1: Anschluss der digitalen Steuereinheit FG-SYS F, Seite 57.)
Metal Cable clamp
Earth
screw
3.4 Anschließen der Relais
Neun Trockenrelais stehen auf der digitalen Steuereinheit FG-SYS mit 3-poligen Klemmleisten zur
Verfügung. Die Relais haben folgende elektrische Eigenschaften:
Typ:
Max. Schaltspannung :
Max. Schaltintensität:
Max. Schaltleistung:
Min. Arbeitslast:
Nennlast:
Jedes Relais kann im Menü „Konfiguration" konfiguriert werden (siehe Kapitel III 3.2).
Die Relais sind wie folgt geschaltet:
Cable
Shielding
Insulation
1 RT
125 VAC / 60 VDC
1 A
62,5 VA / 30 W
5 VDC – 1 mA
0,5 A bei 125 VAC
1 A bei 24 VDC
8
Befestigen Sie dazu die
