II VERLEGEN DES SENSORKABELS UND DES
ZUBEHÖRS
FG-SYS ist ein modulares System. Alle Sensorkabel und das Zubehör sind an den Enden mit Steckern
und Buchsen vorkonfektioniert. Dies gewährleistet eine schnelle, bequeme und sichere Verlegung.
Wir empfehlen die Erstellung eines präzisen Lageplans der zu überwachenden Bereiche. Die
Verlegebereiche müssen sauber und trocken sein.
1. V S
ERLEGEN DES ENSORKABELS
1.1 Verlegung: Montageclips mit Kaltkleber
Die Sensorkabel werden mit Montageclips vom Typ CF-EC100 am Boden befestigt.
Im ersten Verlegeschritt befestigen Sie die Clips mithilfe des im Lieferumfang enthaltenen Klebers
(Kaltkleber von 3M) am Boden.
Empfehlungen:
1. Wechseln Sie die Ausrichtung der Clips, damit die Sensorkabel flach am Boden aufliegen.
2. Die Clips müssen gemäß Verlegeplan der Sensorkabel etwa im Abstand von einem Meter am Boden
befestigt werden.
3. Setzen Sie bei gekrümmtem Kabelverlauf auf beiden Seiten der Krümmung einen Clip.
4. Warten Sie vor dem Verlegen der Sensorkabel, bis der Kleber vollständig getrocknet ist (drei bis vier
Stunden).
5. Beim Einlegen der Sensorkabel in die Clips ist ein Abstand von ca. 10 cm zwischen Steckverbindung
und Klammer einzuhalten.

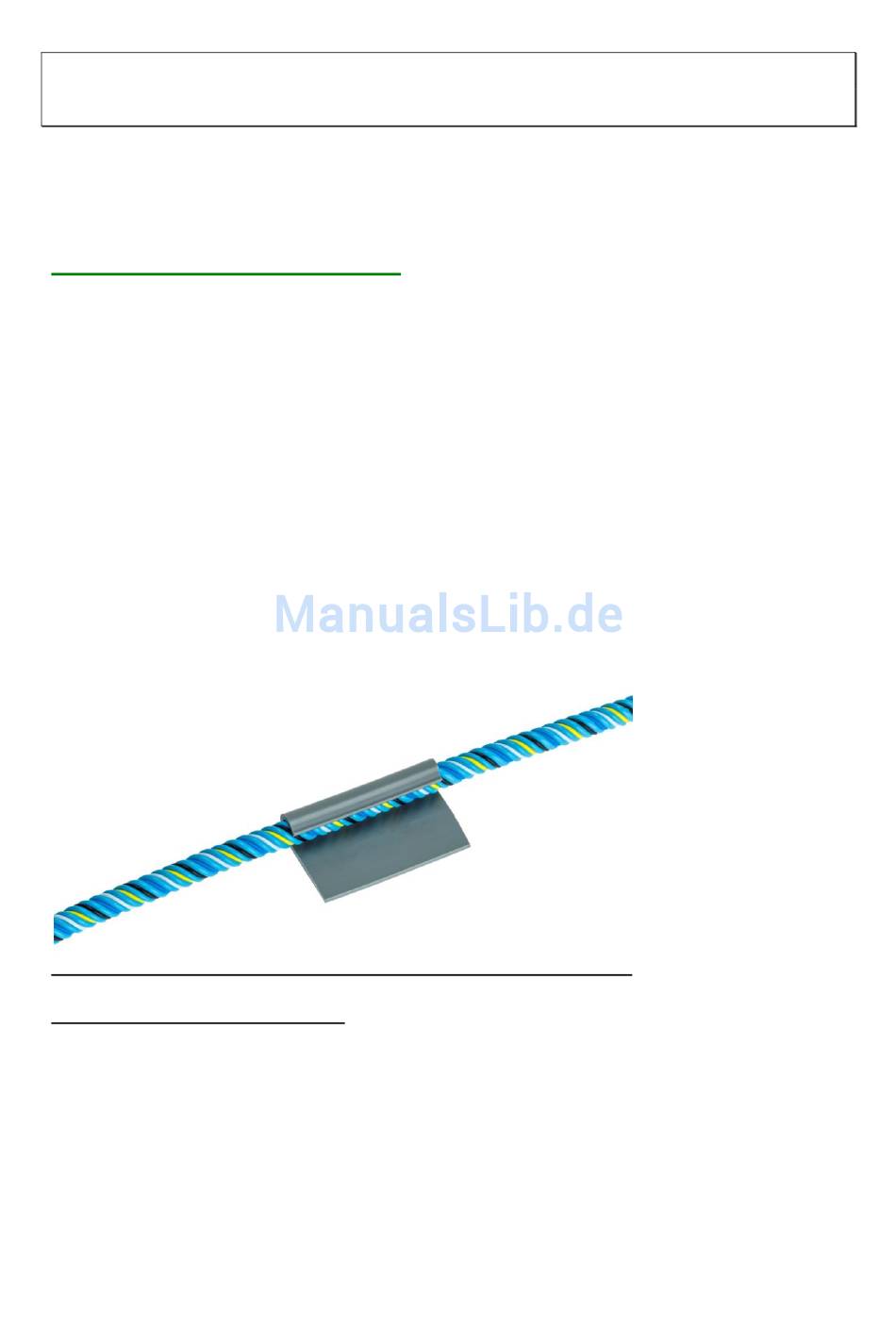

Montageclips mit Klebstoff (Ref.: CF-EC100)
10
