TTK FG-SYS Installationsanleitung Seite 28

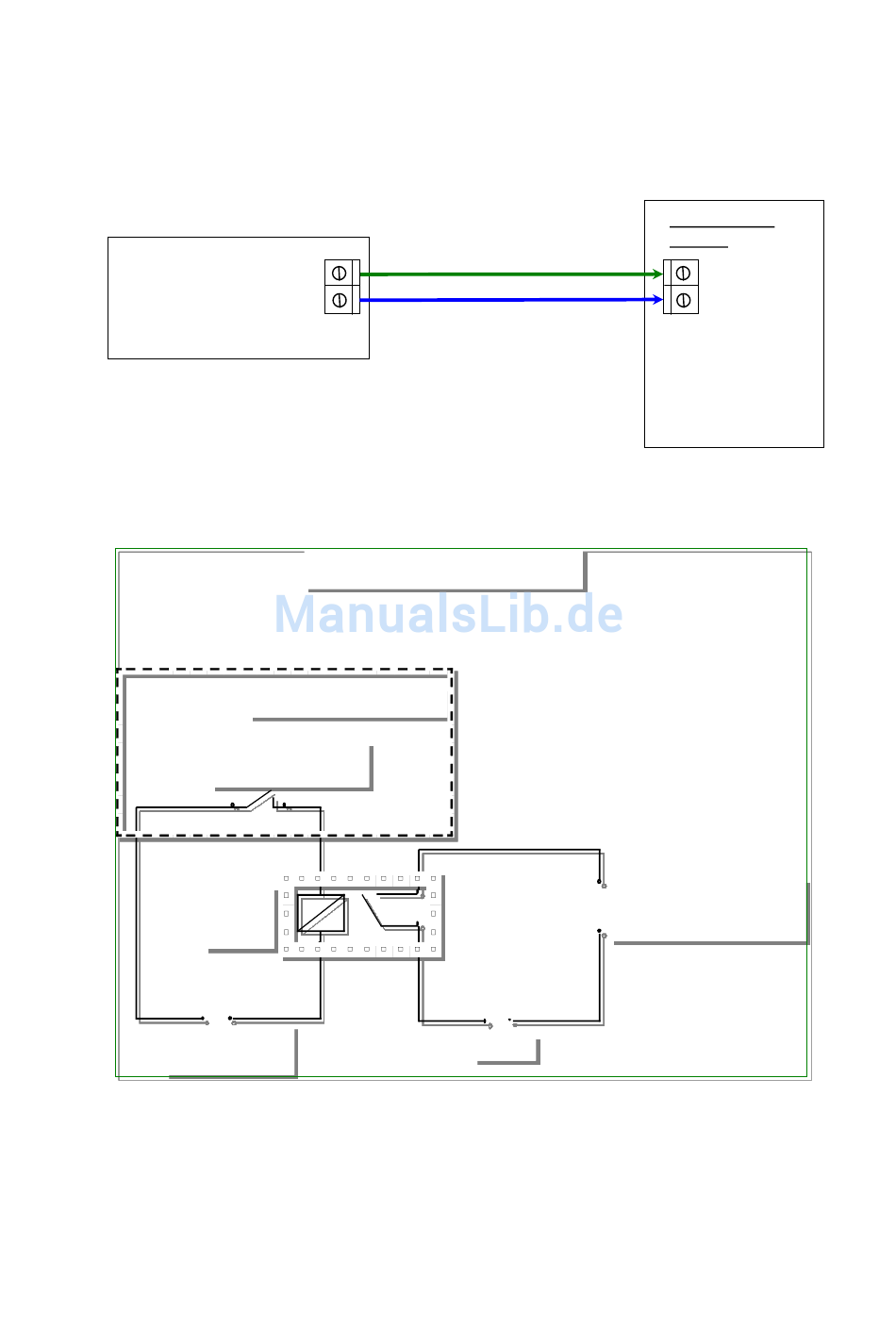

ANSCHLÜSSE AN DAS OPTIONALE GERÄT ZUR ÜBERWACHUNG DER
SPANNUNGSVERSORGUNG
Überwachungssy
stem
Signaleingang vom
Überwachungssyste
m für den
potenzialfreien
Trockenkontakt
CONTACT (N.O.)
POWER
RELAY
POWER SUPPLY
(24VAC for ex.)
(Diese Anwendungen wurden nicht von der UL getestet)
POWER RELAY CONNECTIONS
FG-A or FG-SYS Unit
RELAY
Trafo
~ 220 V
28
Relaiskontakt
Stets in
Ruhestellung
geschlossen
Allgemeine FG-
SYS-Relaisklemme
EXTERNAL POWER
DEVICE
(SOLENOID VALVE, ETC.)
