TTK FG-SYS Installationsanleitung Seite 14

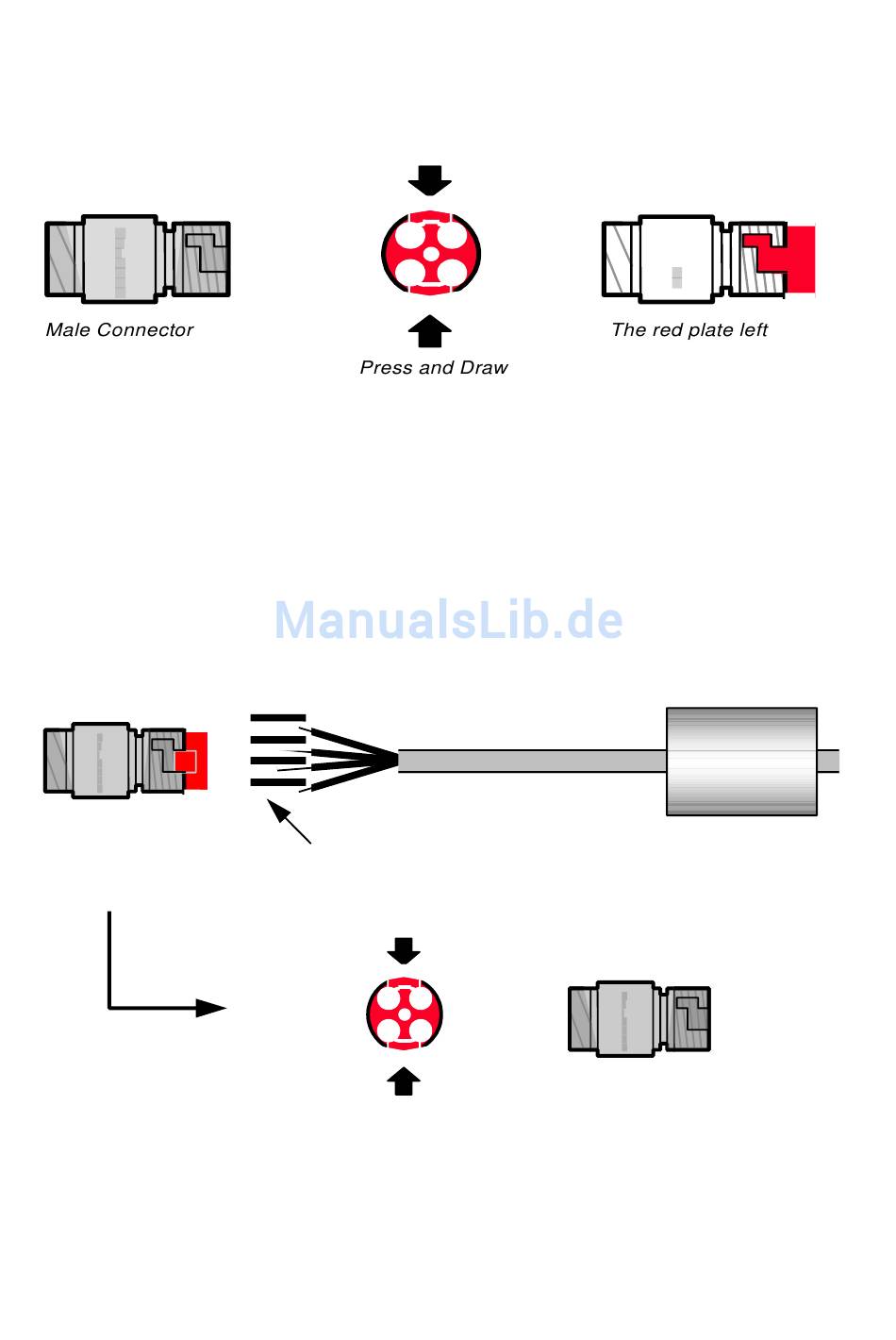

Bereiten Sie den Stecker vor (mit der größten Länge).
Führen Sie die 4 Kontakte in den Steckverbinder ein.
Ziehen Sie an dem roten Einsatz und drücken gleichzeitig auf die Seiten (es ist normal, dass er
sich nicht vollständig herausziehen lässt).
C
L
I
P
P
E
R
Führen Sie dann die 4 Kontakte ein. Beachten Sie dabei die folgende Farbcodierung:
Schieben Sie dann den roten Einsatz durch Drücken auf die Seiten in die Ausgangsposition
zurück.
C
L
I
P
P
E
R
Male Connector
Insert the 4 Contacts
Die Adern und Kontakte sind nun blockiert. Bei Bedarf können die Kontakte in diesem Zustand
jederzeit bequem entfernt werden.
Vorsicht: Die Kontakte müssen vollkommen in den Stecker eingeführt werden, da sich
der rote Einsatz sonst nicht wieder einschieben lässt!
Rote Ader
Schwarze Ader + Abschirmung
Weiße Ader
Grüne Ader
Green
4
3
White
Black
2
Red
1
4 Male Contacts
3
Press and Draw
2
1
3
4
: Stift Nr. 1 des Steckers
: Stift Nr. 2 des Steckers
: Stift Nr. 3 des Steckers
: Stift Nr. 4 des Steckers
2
1
4
14
C
L
I
P
P
E
R
45 mm Heat Shrinkable Tube
C
L
I
P
P
E
R
The red plate is re-entry
The contacts are blocked
