3. MONTAGE DES ZUBEHÖRS

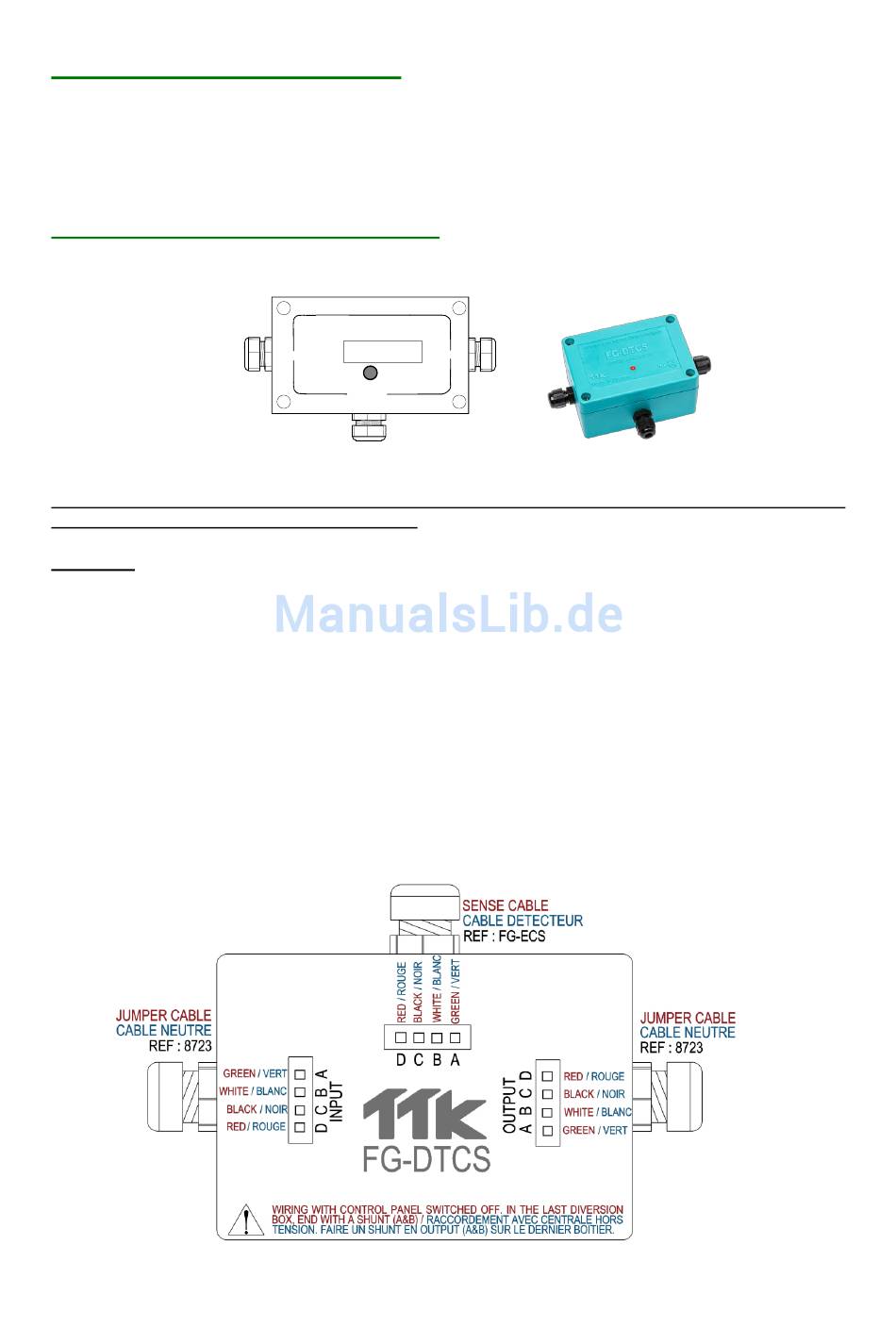

3.1. Adressierbare Abzweigdose FG-DTCS:
Mit der Abzweigdose FG-DTCS wird das Sensorkabel FG-ECS an die Hauptbusleitung angeschlossen.
Die Dose hat drei Öffnungen mit Kabeldurchführungen: ‚EINGANG',,AUSGANG' und ‚FG-ECS'.
Anschlussplan für die Abzweigdose FG-DTCS:
EINGANG
Der Anschlussplan befindet sich auf dem Kunststoffbeutel der Abzweigdose. Führen Sie den Anschluss
der folgenden Kabel gemäß diesem Plan durch.
Vorsicht:
Am Ausgang OUTPUT der letzten Abzweigdose muss eine Brücke zwischen den
Anschlüssen A und B auf der Leiterplatte gesetzt werden.
Die Installation der Abzweigdose FG-DTCS darf nur bei ausgeschalteter digitaler
Steuereinheit FG-SYS erfolgen.
INPUT entspricht dem Belden-Kabel, das von der digitalen Steuereinheit FG-SYS kommt
OUTPUT entspricht dem Belden-Kabel, das zur nächsten Abzweigdose führt
FG-ECS entspricht dem Sensorkabel FG-ECS.
Die LED an der Vorderseite der Box zeigt den Status der Box in Echtzeit:
• Blinkt grün: normal, kein Alarm
• Blinkt rot: auf dem Feld Leck erkannt
• Kein LED-Licht: Kabelbruch auf der Verpackung oder Verlust der Kommunikation erkannt
3.2 FG-DCTL – „Ablängbare" adressierbare Abzweigdose:
LIQUID LEAK DETECTION SYSTEMS
FG-DTCS
AMONT
TTK
CE TUV LR
Made in France
DERIVATION
Sektor-Sensorkabel FG-ECS
AUSGANG
AVAL
