1.2 Verlegen der Sensorkabel: FG-EC, FG-AC und FG-ECX
Befestigen Sie das vollständig abgerollte Sensorkabel in den vor der Verlegung am Boden
befestigten Clips.
Vorsicht: Beim Verlegen auf die richtige Ausrichtung der Sensorkabel achten!
Das Anschlusskabel FG-CLC, mit der Buchse am freien Ende, wird an die digitale Steuereinheit
FG-SYS angeschlossen.
Stecker.
1. Verbinden Sie das erste Sensorkabel mit dem Anschlusskabel, das von der digitalen Steuereinheit
FG-NET kommt.
2. Schützen Sie die Sensorkabel vor mechanischem Verschleiß im Bereich der Stützen des
Doppelbodens, der Kabelkanäle sowie an allen anderen Hindernissen.
3. Halten Sie ausreichenden Abstand zu Klimaanlagen (etwa 50 bis 75 cm), um Leckagefehlalarme
aufgrund von Kriechwasser zu vermeiden.
4. Wanddurchbrüche müssen mit vorkonfektionierten Belden-Überbrückungskabeln 8723 vom Typ FG-
NC (1 oder 3 Meter) ausgeführt werden.
5. Die mit Clips befestigten Sensorkabel müssen über die gesamte Länge flach auf dem Boden oder an
der Decke in einem geschlossenen Kabelkanal o. ä. geführt werden.
6. Über die gesamte Einbaulänge müssen die Kennzeichnungsschilder vom Typ ES-EC (Packung mit
40 Schildern) im Abstand von ca. 4 Metern angebracht werden.
7. Ein kompletter Sensorkreis besteht aus einem Sensorkabel, einem steckfertigen Belden-
Überbrückungskabel 8723 sowie einem Endstecker für den Abschluss jedes Kabelkreises.
1.3 Kennzeichnen mit ES-EC Warnschildern
Durch das Anbringen von ES-EC Kennzeichnungsschildern markieren Sie die Position der verlegten
Sensorkabel. Ein Teil des Schildes steht dem Benutzer bei Simulationen von Wasserlecks zur Angabe
des Pegelanstiegs zur Verfügung.
1. Befestigen Sie die Schilder im Abstand von vier Metern im Sensorkreis.
2. Achten Sie auf eine gute Sichtbarkeit der Schilder.

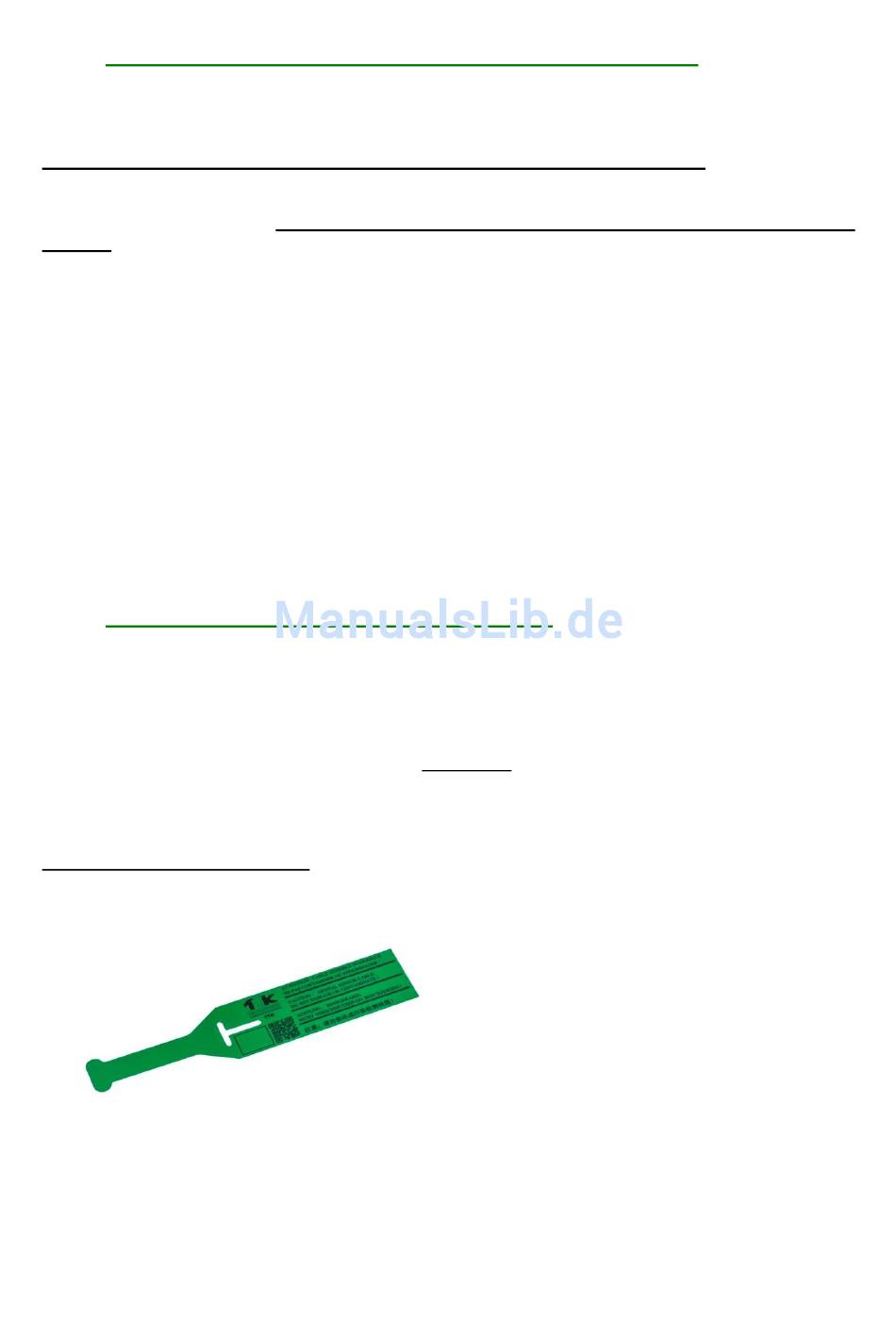

Packung mit 40 Schildern (Ref.: ES-EC)
Am Anfang des Sensorkabels befindet sich ein entsprechender
