TTK FG-SYS Installationsanleitung Seite 15

C
L
I
P
P
E
R
Male Connector

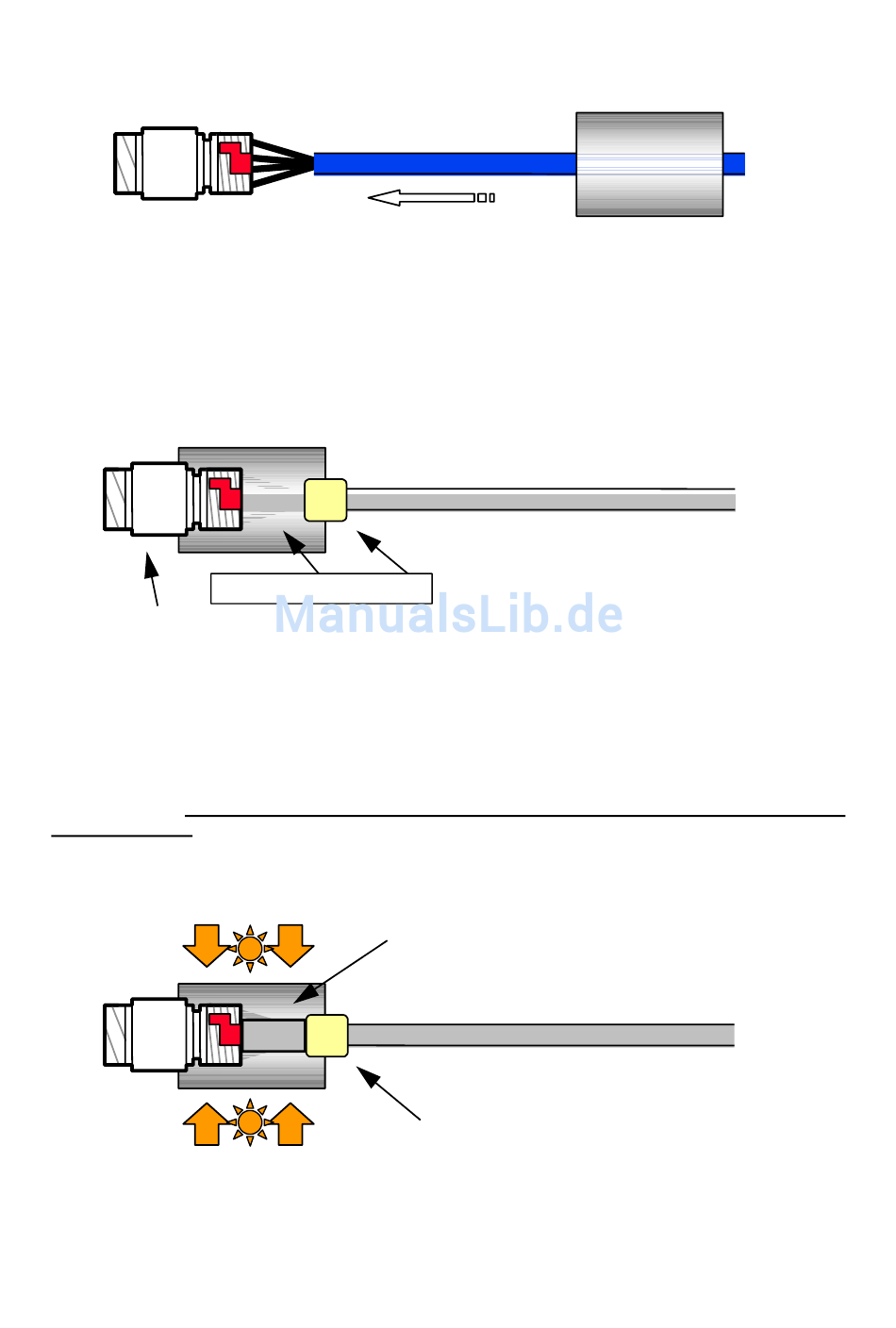

Überziehen Sie die Leitungsanschlüsse und die Gewindefläche mit einem 45 mm langen
Schrumpfschlauch, den Sie vorher auf das Verbindungskabel aufgesteckt haben.
Schieben Sie einen Heißkleberring auf das Verbindungskabel hinter dem Schrumpfschlauch.
C
L
I
P
P
E
R
Male Connector
 Erhitzen Sie den Schrumpfschlauch vorne mit einem Heißluftgebläse, damit er auf die
Steckerseite schrumpft. Achten Sie dabei darauf, dass er nicht verrutscht. Erhitzen Sie
dann den ganzen Schrumpfschlauch.
 Führen Sie so lange Hitze zu, bis der Heißkleberring geschmolzen ist und der Kleber an der
Außenseite des Schrumpfschlauchs am Verbindungskabel hervortritt.
Vorsicht: Erhitzen Sie nicht zu stark, da das Verbindungskabel ansonsten überhitzen und
schmelzen kann!
Heat to Shrink the Tube down
started by the Connector
C
L
I
P
P
E
R
45 mm Heat Shrinkable Tube
Heat it Up
45 mm Heat Shrinkable Tube
Jumper Cable BELDEN 8723
Hot Melt
Heat Shrinkable Tube
Jumper Cable BELDEN 8723
Hot Melt Ring
15
