Mithilfe der „ablängbaren" adressierbaren Abzweigdose können die Sensorkabel FG-ECS, FG-ACS,
FG-ECX und FG-ACX in anpassbaren Längen (von 1 bis 45 Meter) an die Hauptbusleitung
angeschlossen werden; die Dose hat drei Öffnungen mit Kabeldurchführungen: ‚INPUT',,OUTPUT'
UND ‚SENSOR'.

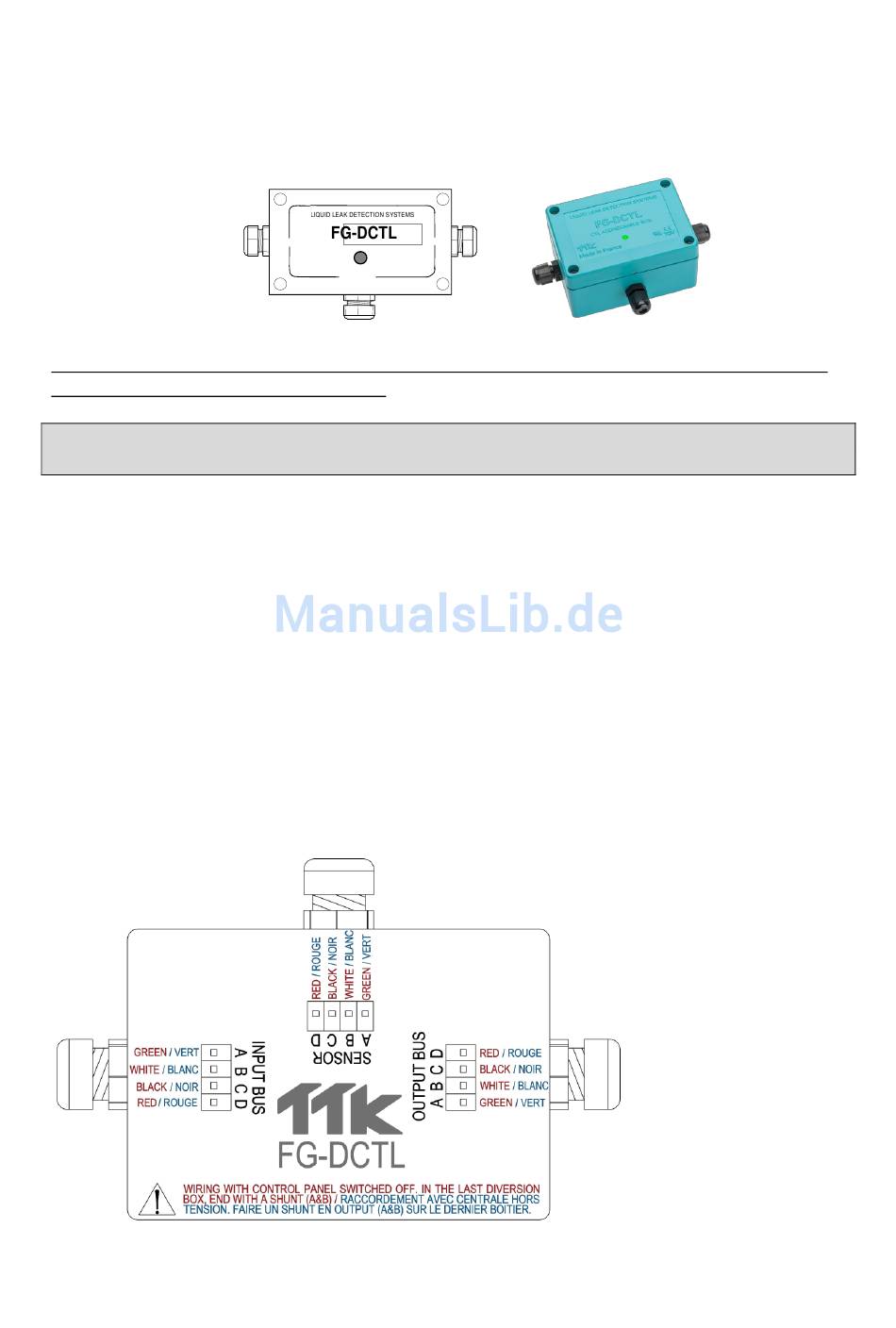

Der Schaltplan befindet sich auf der Verpackung der adressierbaren Dose. (Beachten Sie die
nachstehenden ausführlichen Hinweise)
Vorsicht:
Am Ausgang OUTPUT der letzten adressierbaren Abzweigdose FG-DCTL muss eine Brücke auf der
Leiterplatte gesetzt werden (zwischen den Anschlüssen A und B).
INPUT wird mit dem Belden-Kabel verbunden, das von der digitalen Steuereinheit FG-SYS oder
der vorangehenden Abzweigdose FG-DTCS kommt.
OUTPUT wird mit dem Belden-Kabel verbunden, das zur nächsten adressierbaren FG-DCTL
Abzweigdose führt
Der Ausgang SENSOR wird mit dem FG-ECS, FG-ACS, FG-ECX oder FG-ACX Sensorkabel
verbunden.
Es können bis zu 30 FG-DCTL Abzweigdosen pro Sensorkreis bzw. maximal 70 FG-DCTL
Abzweigdosen pro Platte installiert werden.
Die LED an der Vorderseite der Box zeigt den Status der Box in Echtzeit:
• Blinkt grün: normal, kein Alarm
• Blinkt rot: auf dem Feld Leck erkannt
• Kein LED-Licht: Kabelbruch auf der Verpackung oder Verlust der Kommunikation erkannt
3.3 FG-DTC, Bus-Abzweigdose von TTK
INPUT
AMONT
TTK
CE TUV LR
Made in France
DERIVATION
SENSOR
OUTPUT
AVAL
