TTK FG-SYS Installationsanleitung Seite 7

3.1 Erden der digitalen Steuereinheit FG-SYS
VORSICHT:
Beachten Sie die Richtlinien zur elektromagnetischen Verträglichkeit (EMV):
Die Rückseite der Frontabdeckung muss unbedingt mit der Erdung des Standortes
(Gebäudes) verbunden werden.
Verwenden Sie dazu das grün-gelbe Kabel und die Schraube Nr. 3 mit der
Kennzeichnung „Erde".
3.2 Anschließen des Netzkabels
Der elektrische Anschluss der digitalen Steuereinheit erfolgt über ein Netzkabel vom Typ H07VV-F 3 x
1,5 mm² (nicht im Lieferumfang enthalten). Verbinden Sie dazu das Kabel mit den 3-poligen Stecker-
und Buchsenklemmleisten, entfernen Sie die Buchse, um das Netzkabel anzuschließen, und setzen Sie
die Buchse anschließend wieder auf den Stecker auf.
Die drei Klemmenleisten: L, N und Earth sind auf der Platine gekennzeichnet.
Verwenden Sie Stopfbuchse Nr. 3 für das Kabel.

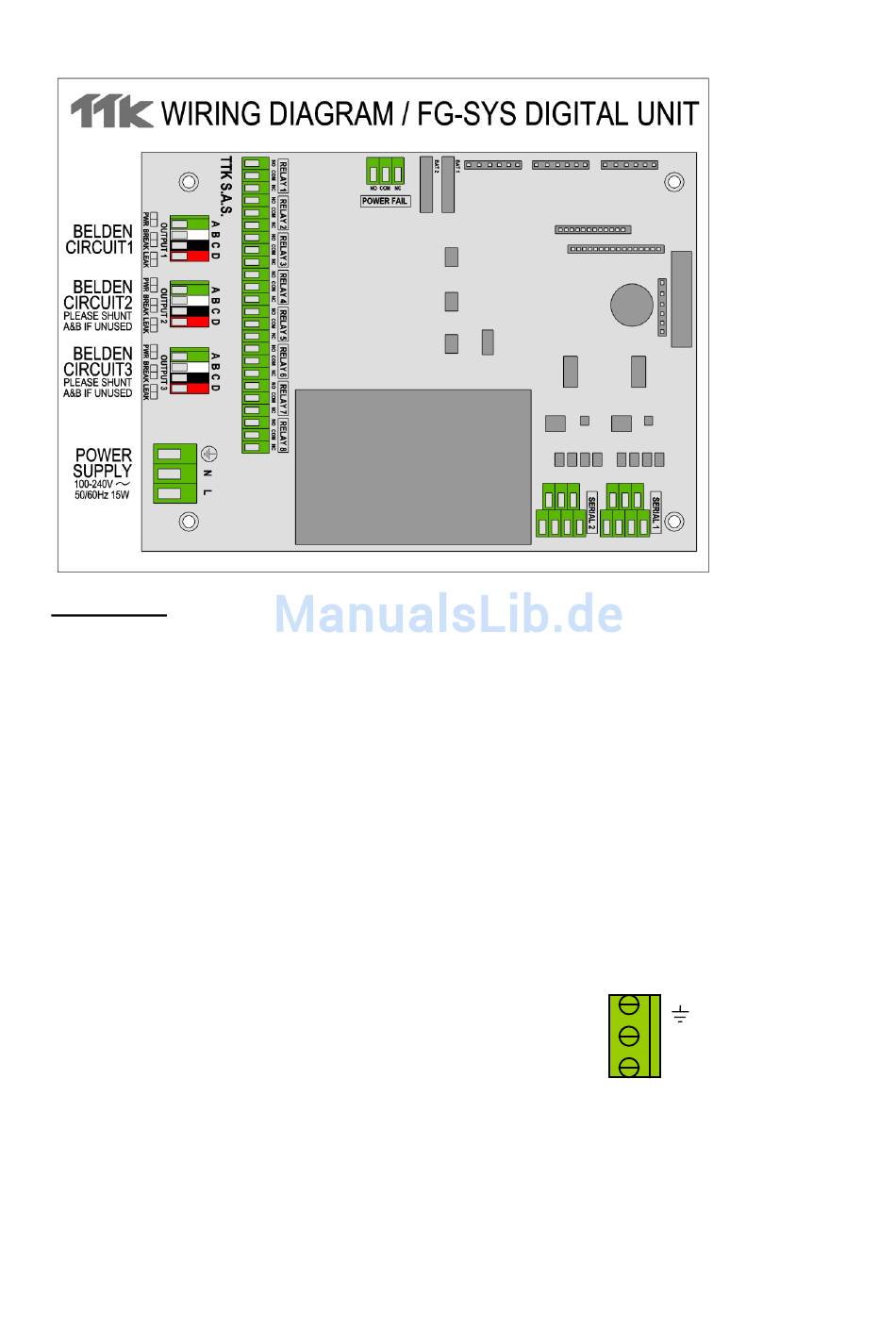

(Siehe Anhang Nr. 1: Anschluss der digitalen Steuereinheit
FG-SYS F)
Vorsicht: Die digitale Steuereinheit FG-SYS nicht einschalten
3.3 Anschließen des FG-CLC Anschlusskabels
(Siehe Anhang Nr. 1: Anschließen der digitalen Steuereinheit FG-SYS F, Seite 47 sowie separat
im Gerät
Jeder Sensorkreis wird über ein TTK-Anschlusskabel (Belden 8723), Ref. FG-CLC, an die digitale
Steuereinheit FG-SYS angeschlossen.
7
(Erde)
N (Null)
L (Phase)
