4 Elektrische Installation

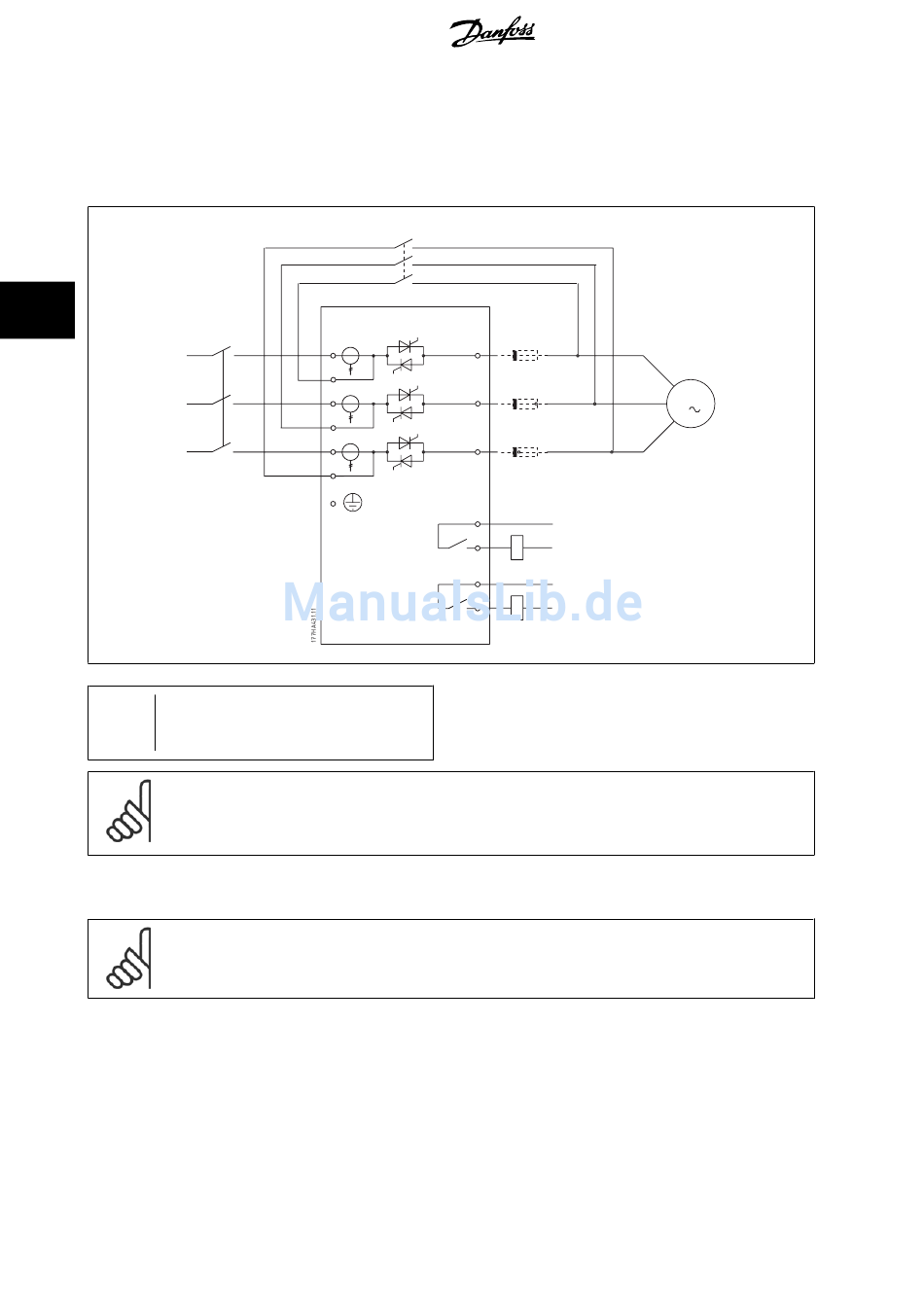

4.2.3 Reihenschaltung, externer Bypass

Modelle ohne Bypass verfügen über spezielle Bypass-Klemmen, mit denen die Schutz- und Überwachungsfunktionen des EMX3 auch bei Überbrückung
durch ein externes Bypass-Schütz aufrechterhalten werden können. Das Bypass-Schütz muss an die Bypass-Klemmen angeschlossen und über einen
programmierbaren Ausgang angesteuert werden. Dieser Ausgang muss zuvor auf
4
KM1 Hauptschütz
KM2 Bypass-Schütz
F1 Sicherungen (optional)
ACHTUNG!
Bei dem Modell MCD5-0245C sind T1B, T2B und T3B die Bypass-Klemmen. Bei den Modellen MCD5-0360C - MCD5-1600C sind L1B,
L2B und L3B die Bypass-Klemmen.
Die Sicherungen können bei Bedarf auf der Eingangsseite angeordnet werden.

4.2 Wurzel-3-Schaltung

ACHTUNG!
Bei Anschluss des MCD 500 in Wurzel-3-Schaltung muss in jedem Fall ein Hauptschütz oder ein Trennschalter mit Spannungsauslöser
installiert werden.
16
KM1
1/L1
L1B
3/L2
L2B
5/L3
L3B
E
MG.17.K2.03 - VLT
Start
gesetzt werden (siehe Par. 4-1 - 4-9).
KM2
F1
2/T1
4/T2
6/T3
13
14
KM1
33
34
KM2
® ist eine eingetragene Marke von Danfoss.
MCD 500 Produkthandbuch
M
3
