Hardware einbauen
Die Standardanschlüsse an der Rückseite sind durch Symbole gekennzeichnet,
einer zusätzlich mit Farbkodierung:

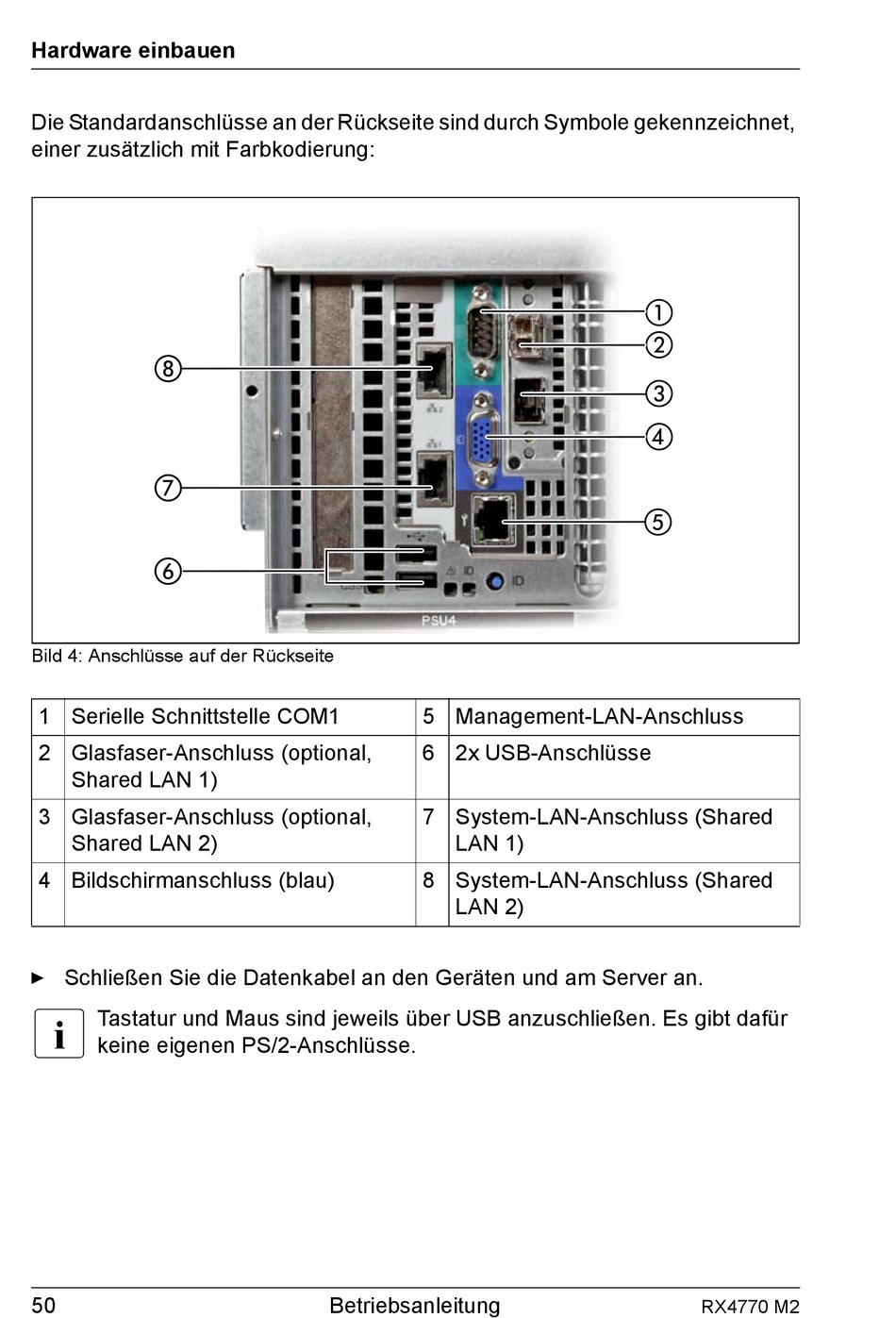

Bild 4: Anschlüsse auf der Rückseite
1 Serielle Schnittstelle COM1
2 Glasfaser-Anschluss (optional,
Shared LAN 1)
3 Glasfaser-Anschluss (optional,
Shared LAN 2)
4 Bildschirmanschluss (blau)
Ê Schließen Sie die Datenkabel an den Geräten und am Server an.
I
Tastatur und Maus sind jeweils über USB anzuschließen. Es gibt dafür
keine eigenen PS/2-Anschlüsse.
50
5 Management-LAN-Anschluss
6 2x USB-Anschlüsse
7 System-LAN-Anschluss (Shared
LAN 1)
8 System-LAN-Anschluss (Shared
LAN 2)
Betriebsanleitung
RX4770 M2
