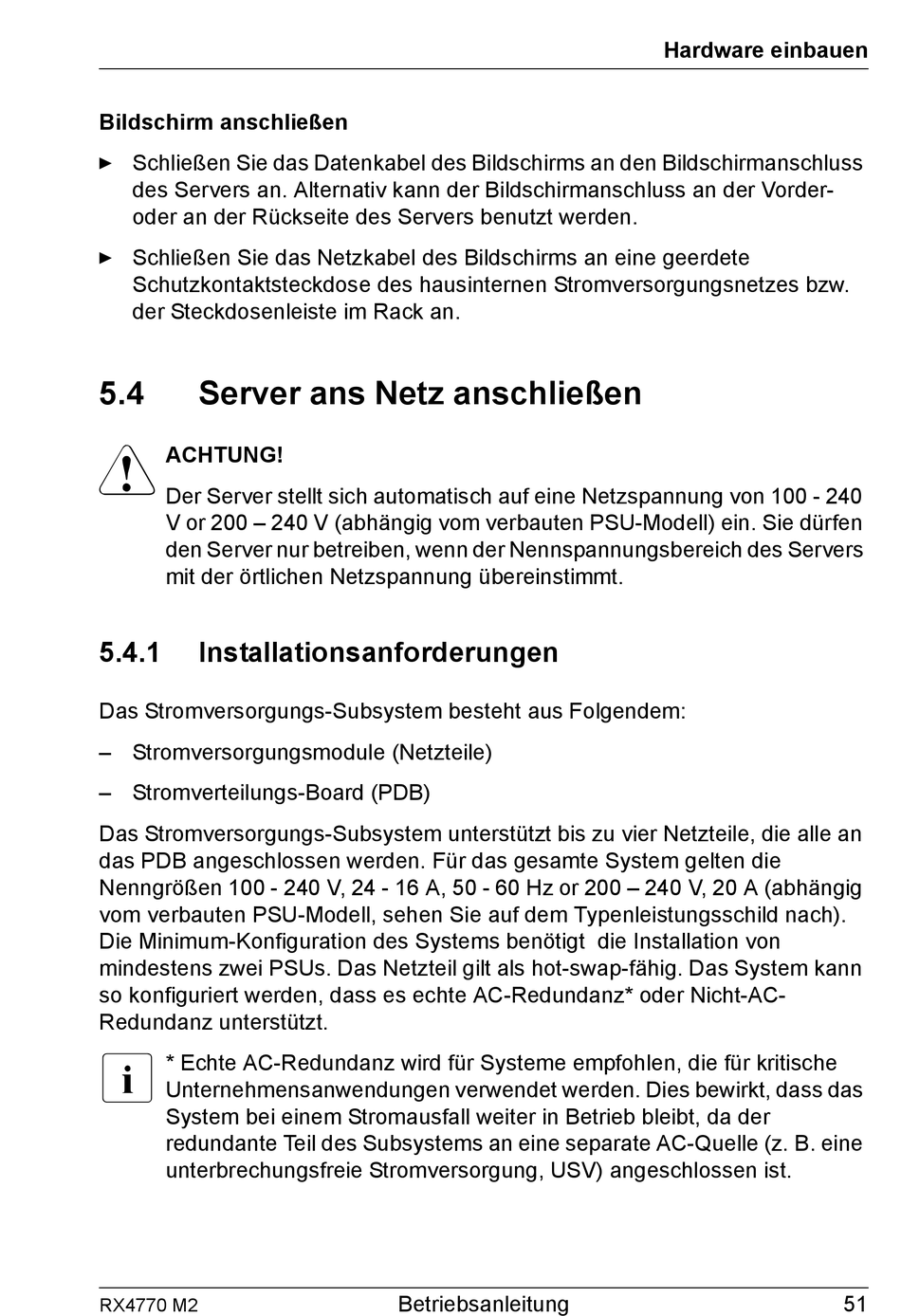

Bildschirm anschließen
Ê Schließen Sie das Datenkabel des Bildschirms an den Bildschirmanschluss
des Servers an. Alternativ kann der Bildschirmanschluss an der Vorder-
oder an der Rückseite des Servers benutzt werden.
Ê Schließen Sie das Netzkabel des Bildschirms an eine geerdete
Schutzkontaktsteckdose des hausinternen Stromversorgungsnetzes bzw.
der Steckdosenleiste im Rack an.
5.4
Server ans Netz anschließen
V
ACHTUNG!
Der Server stellt sich automatisch auf eine Netzspannung von 100 - 240
V or 200 – 240 V (abhängig vom verbauten PSU-Modell) ein. Sie dürfen
den Server nur betreiben, wenn der Nennspannungsbereich des Servers
mit der örtlichen Netzspannung übereinstimmt.
5.4.1
Installationsanforderungen
Das Stromversorgungs-Subsystem besteht aus Folgendem:
– Stromversorgungsmodule (Netzteile)
– Stromverteilungs-Board (PDB)
Das Stromversorgungs-Subsystem unterstützt bis zu vier Netzteile, die alle an
das PDB angeschlossen werden. Für das gesamte System gelten die
Nenngrößen 100 - 240 V, 24 - 16 A, 50 - 60 Hz or 200 – 240 V, 20 A (abhängig
vom verbauten PSU-Modell, sehen Sie auf dem Typenleistungsschild nach).
Die Minimum-Konfiguration des Systems benötigt die Installation von
mindestens zwei PSUs. Das Netzteil gilt als hot-swap-fähig. Das System kann
so konfiguriert werden, dass es echte AC-Redundanz* oder Nicht-AC-
Redundanz unterstützt.
I
* Echte AC-Redundanz wird für Systeme empfohlen, die für kritische
Unternehmensanwendungen verwendet werden. Dies bewirkt, dass das
System bei einem Stromausfall weiter in Betrieb bleibt, da der
redundante Teil des Subsystems an eine separate AC-Quelle (z. B. eine
unterbrechungsfreie Stromversorgung, USV) angeschlossen ist.
RX4770 M2
Betriebsanleitung
Hardware einbauen
51
