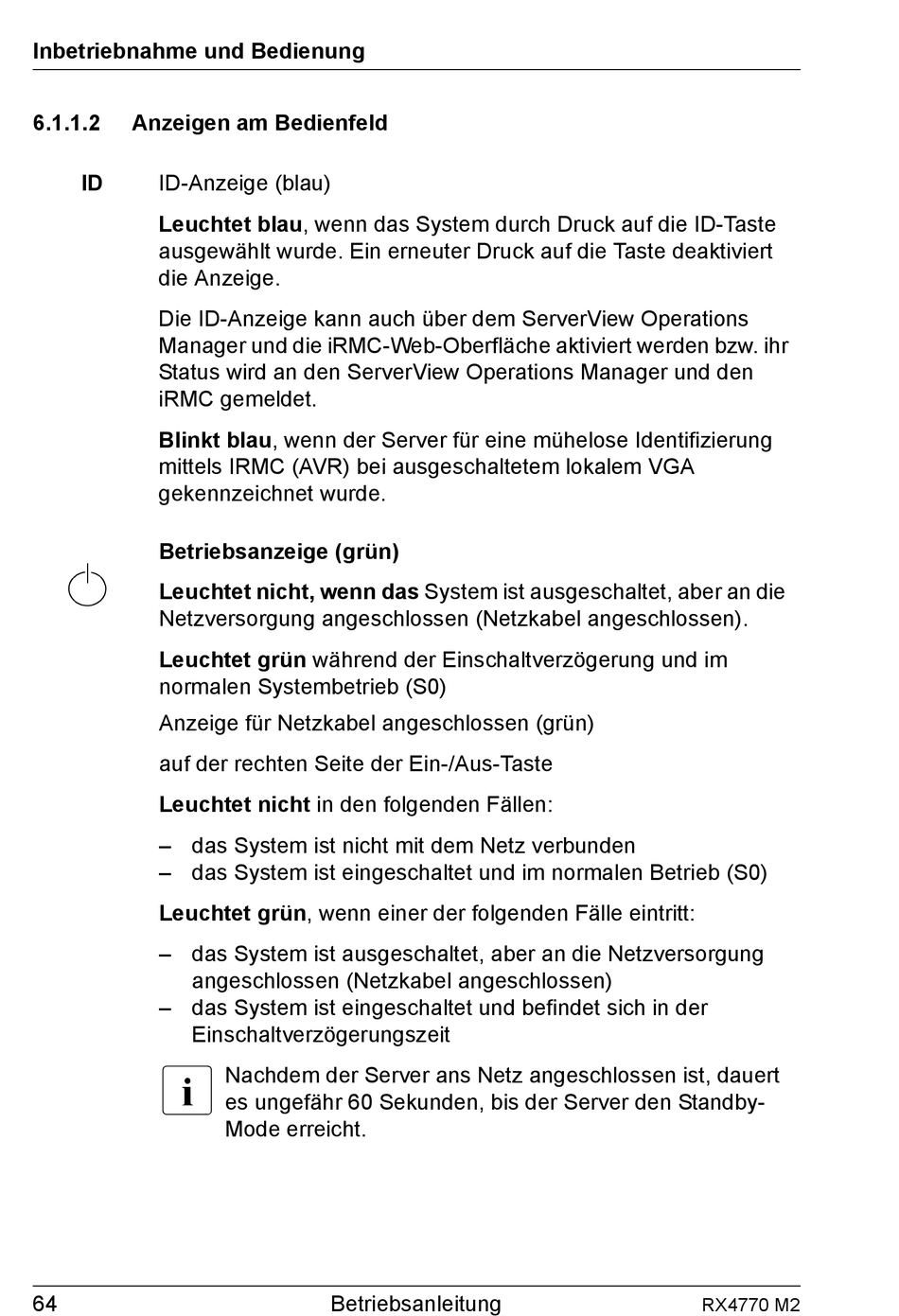

Inbetriebnahme und Bedienung
6.1.1.2
Anzeigen am Bedienfeld
ID
ID-Anzeige (blau)
Leuchtet blau, wenn das System durch Druck auf die ID-Taste
ausgewählt wurde. Ein erneuter Druck auf die Taste deaktiviert
die Anzeige.
Die ID-Anzeige kann auch über dem ServerView Operations
Manager und die iRMC-Web-Oberfläche aktiviert werden bzw. ihr
Status wird an den ServerView Operations Manager und den
iRMC gemeldet.
Blinkt blau, wenn der Server für eine mühelose Identifizierung
mittels IRMC (AVR) bei ausgeschaltetem lokalem VGA
gekennzeichnet wurde.
Betriebsanzeige (grün)
Leuchtet nicht, wenn das System ist ausgeschaltet, aber an die
Netzversorgung angeschlossen (Netzkabel angeschlossen).
Leuchtet grün während der Einschaltverzögerung und im
normalen Systembetrieb (S0)
Anzeige für Netzkabel angeschlossen (grün)
auf der rechten Seite der Ein-/Aus-Taste
Leuchtet nicht in den folgenden Fällen:
– das System ist nicht mit dem Netz verbunden
– das System ist eingeschaltet und im normalen Betrieb (S0)
Leuchtet grün, wenn einer der folgenden Fälle eintritt:
– das System ist ausgeschaltet, aber an die Netzversorgung
angeschlossen (Netzkabel angeschlossen)
– das System ist eingeschaltet und befindet sich in der
Einschaltverzögerungszeit
I
64
Nachdem der Server ans Netz angeschlossen ist, dauert
es ungefähr 60 Sekunden, bis der Server den Standby-
Mode erreicht.
Betriebsanleitung
RX4770 M2
