Débit minimum d'eau de chauffage
Quel que soit l'état de fonctionnement de l'installation de chauf-
fage, un débit d'eau de chauffage minimum doit être garanti dans
la pompe à chaleur. Cela peut par ex. être obtenu par l'installa-
tion d'un distributeur double sans pression différentielle. Un dé-
passement drastique de la limite inférieure du débit minimum
peut entraîner la destruction totale de la pompe à chaleur en cas
de gel de l'échangeur thermique à plaques du circuit réfrigérant.
REMARQUE
L'utilisation d'une soupape
recommandée pour les chauffages par surfaces et pour un débit
d'eau de chauffage max. de 1,3 m³/h. Le non-respect de cette remarque
peut entraîner des défauts de fonctionnement de l'installation.

Protection antigel

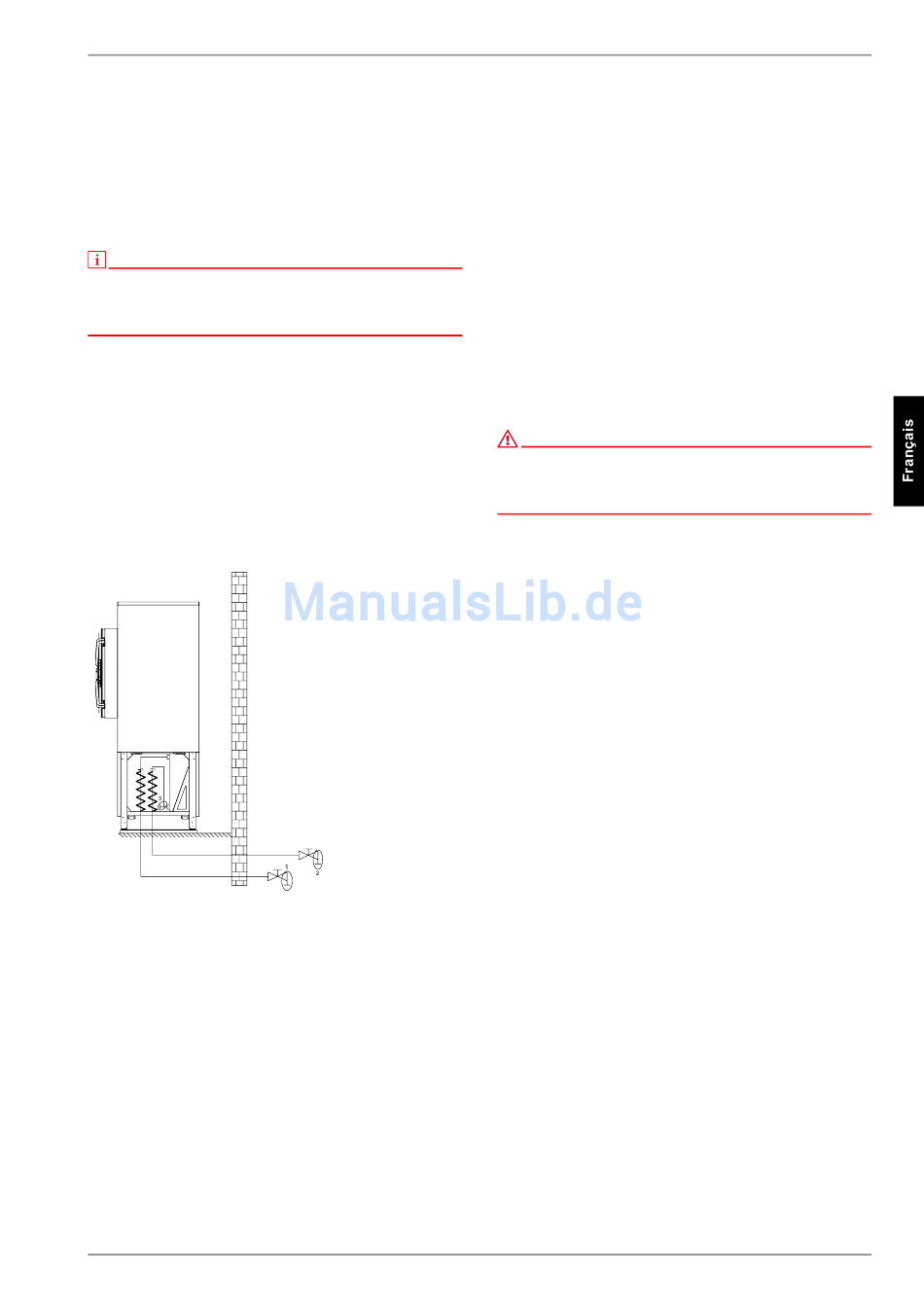

Dans le cas de pompes à chaleur exposées au gel, une vidange
manuelle du circuit de chauffage (voir figure) doit être prévue.
Lorsque le gestionnaire de pompe à chaleur de PAC et le circu-
lateur de chauffage sont prêts au fonctionnement, c'est le ges-
tionnaire de pompe à chaleur qui assure la fonction de protection
antigel. L'installation doit être vidangée en cas de mise hors ser-
vice de la pompe à chaleur ou de coupure de courant. Pour les
installations de pompe à chaleur qui pourraient être victimes de
pannes de courant non décelables (maison de vacances), le cir-
cuit de chauffage doit fonctionner avec une protection antigel ap-
propriée.
www.dimplex.de
différentielle est uniquement
452163.66.06 · FD 9112
7.3 Branchements électriques
Le raccordement en puissance de la pompe à chaleur s'effectue
via un câble à 4 fils normal, vendu dans le commerce.
La section de ce câble de fourniture client doit répondre à la puis-
sance absorbée par la pompe à chaleur (voir en annexe les infor-
mations sur les appareils) ainsi qu'aux prescriptions afférentes
VDE- (EN-) et des opérateurs de réseaux.
Sur l'alimentation de puissance de la pompe à chaleur, prévoir
une coupure omnipolaire avec au moins 3 mm d'écartement
d'ouverture de contact (p. ex. contacteur de blocage de la so-
ciété d'électricité ou contacteur de puissance) ainsi qu'un coupe-
circuit automatique tripolaire, avec déclenchement simultané de
tous les conducteurs extérieurs (courant de déclenchement sui-
vant spécifications techniques). Lors du raccordement, garantir
la rotation à droite du champ magnétique de l'alimentation de
charge.
Ordre des phases : L1, L2, L3.
ATTENTION !
Garantir la rotation à droite du champ magnétique : si le câblage est mal
effectué, la pompe à chaleur ne peut pas fonctionner. Un avertissement
correspondant s'affiche sur le gestionnaire de pompe à chaleur (changer
le câblage)
La tension de commande est assurée par le gestionnaire de
pompe à chaleur.
L'alimentation électrique 230 V AC - 50 Hz du gestionnaire doit
répondre aux exigences mentionnées dans sa notice d'utilisation
(protection à 16 A max.).
Les extrémités des lignes de commande (non fournies avec l'ap-
pareil) sont dotées de connecteurs rectangulaires. Les lignes re-
lient le gestionnaire de pompe à chaleur d'un côté au boîtier élec-
trique intégré à la pompe à chaleur de l'autre côté. Les prises
côté pompe à chaleur sont situées sur la face inférieure du boî-
tier électrique.
La ligne de commande est constituée de deux câbles séparés.
Le premier de ces câbles est prévu pour le niveau de tension de
commande de 230 V, le second pour celui des faibles tensions et
des tensions de signal.
Des indications plus précises se trouvent dans les instructions
d'utilisation du gestionnaire de pompe à chaleur.
Pour des informations plus détaillées, voir les schémas électri-
ques en annexe.
LA 35TUR+
FR-7
