LA 35TUR+

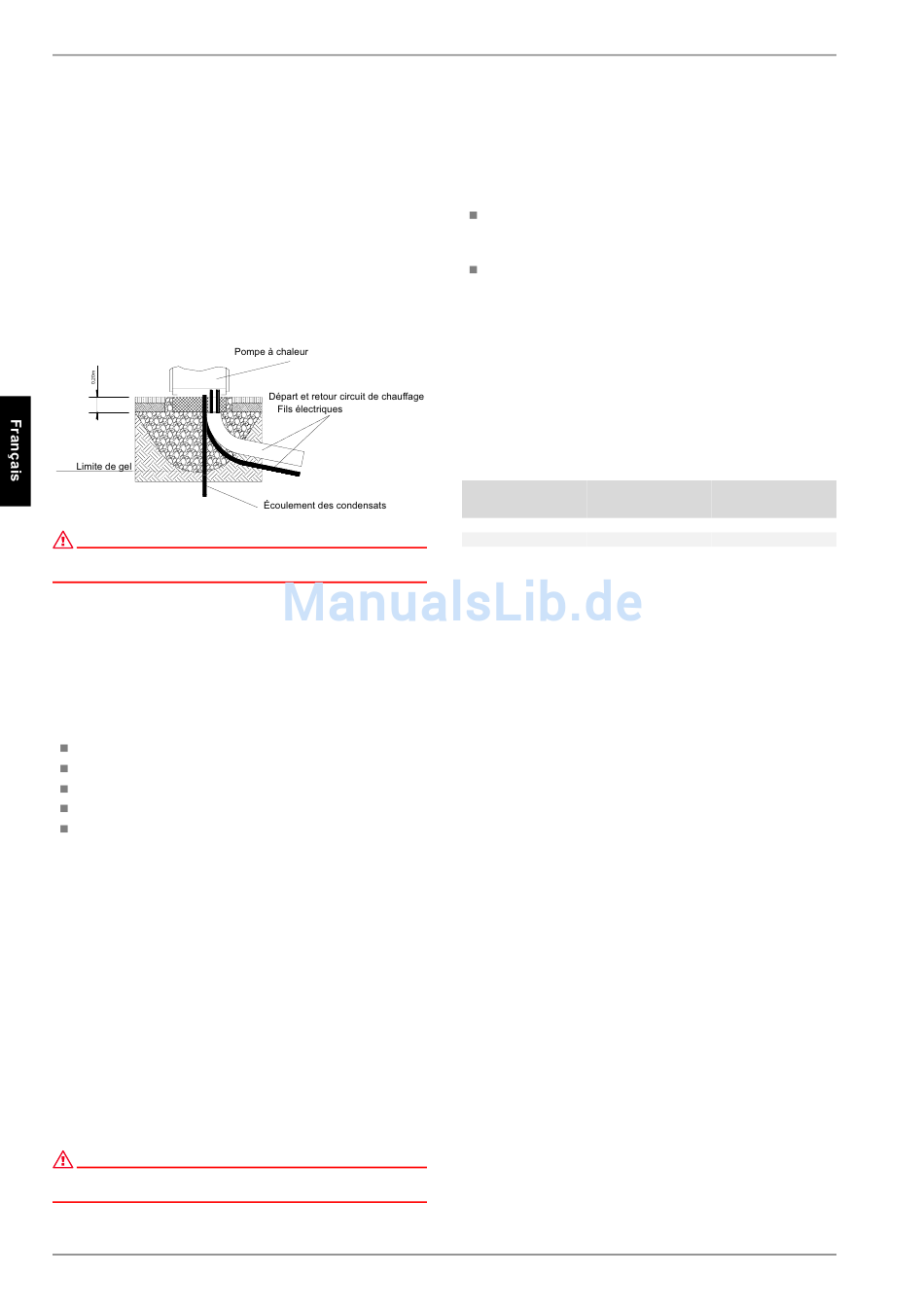

6.2 Conduite d'écoulement des
condensats
Les eau de condensation se formant en cours de fonctionnement
doivent être évacués sans risque de gel. Pour garantir un écou-
lement irréprochable, la pompe à chaleur doit être placée à l'ho-
rizontale. Le tube d'évacuation de l'eau de condensation doit
avoir un diamètre d'au moins 50 mm, être protégé du gel et dé-
boucher dans la canalisation d'eaux usées. Ne pas diriger direc-
tement l'eau de condensation vers des bassins de décantation
ou des fosses Les vapeurs corrosives ainsi qu'une conduite
d'écoulement des condensats non protégée contre le gel peu-
vent causer la destruction de l'évaporateur.
ATTENTION !
La limite de gel peut varier d'une région climatique à l'autre. Respecter les
consignes en vigueur dans les pays concernés.
7

Montage

7.1 Généralités
Les raccordements suivants doivent être réalisés sur la pompe à
chaleur :
Circuits aller et retour de l'installation de chauffage
Circuits aller et retour du circuit d'eau chaude sanitaire
Écoulement des condensats
Ligne de commande vers gestionnaire de pompe à chaleur
Alimentation électrique
7.2 Raccordement côté chauffage
Les raccordements côté chauffage à la pompe à chaleur doivent
être effectués à l'intérieur de l'appareil. La taille des raccorde-
ments respectifs est indiquée dans les Informations sur les appa-
reils. Les flexibles à raccorder sont sortis de l'appareil par le bas.
Un kit de tuyaux permettant de sortir les raccordements par les
côtés de l'appareil est disponible en tant qu'accessoire. Pour rac-
corder la pompe à chaleur, il faut contre-bloquer à l'aide d'une
clé au niveau des traversées de l'appareil.
Avant de procéder au raccordement de la pompe à chaleur côté
eau de chauffage, l'installation de chauffage doit être rincée pour
éliminer d'éventuelles impuretés, des restes potentiels de maté-
riau d'étanchéité ou autres. Une accumulation de dépôts divers
dans le condenseur est susceptible d'entraîner une défaillance
totale de la pompe à chaleur.
ATTENTION !
Le filtre compris dans la livraison doit être installé dans le circuit de
chauffage retour en amont de la pompe à chaleur.
FR-6
Vous trouverez les consignes de nettoyage et de maintenance
dans les instructions de montage et d'utilisation du filtre.
Une fois le montage côté chauffage terminé, l'installation de
chauffage doit être remplie, purgée et éprouvée à la pression.
Respecter les consignes suivantes lors du remplissage de
l'installation :
l'eau de remplissage et l'eau additionnelle non traitées doi-
vent être de même qualité que l'eau potable
(incolore, claire et sans dépôt)
l'eau de remplissage et l'eau additionnelle doivent être pré-
filtrées (maillage maxi. 5 µm).
Il n'est pas possible d'empêcher totalement la formation de cal-
caire dans les installations de chauffage à eau chaude. Sa quan-
tité est cependant négligeable pour les installations ayant des
températures aller inférieures à 60 °C.
Les pompes à chaleur moyenne et haute température peuvent
également atteindre des températures supérieures à 60 °C.
Les valeurs indicatives suivantes pour l'eau additionnelle et l'eau
de remplissage doivent donc être respectées selon VDI2035
feuillet 1 :
Puissance calorifique
totale en [kW]
jusqu'à 200
de 200 à 600
> 600
* 1 °dH = 1,7857 °f
Il est indiqué d'utiliser la vanne d'inversion 4 voies disponible en
option. Les instructions de montage jointes à la vanne contien-
nent une description précise de son montage.
Remarque :
En cas d'utilisation de la pompe à chaleur avec une vanne d'in-
version 4 voies, il est indispensable de réaliser les raccorde-
ments hydrauliques selon les instructions jointes à la vanne. Ces
instructions décrivent la procédure précise à suivre pour un mon-
tage correct de l'hydraulique. Le non-respect de ces consignes
peut provoquer des restrictions pendant le fonctionnement de la
pompe à chaleur.
Important :
Il est impératif de respecter les consignes et d'effectuer en con-
séquence les réglages mentionnés dans les instructions de ser-
vice du gestionnaire de pompe à chaleur. Un non respect en-
traîne des dysfonctionnements.
Utilisation de la pompe à chaleur en mode
chauffage uniquement
Si la pompe à chaleur est utilisée uniquement pour le chauffage,
il est possible de brancher les raccordements hydrauliques au ni-
veau du condenseur en les permutant. Dans ce cas, ne pas tenir
compte des indications de l'autocollant apposé sur l'appareil. Le
raccordement [A] est prévu pour le circuit de chauffage aller, le
raccordement [B] pour le circuit de chauffage retour.
Important :Il est impératif de respecter les consignes et d'effec-
tuer en conséquence les réglages mentionnés dans les instruc-
tions de service du gestionnaire de pompe à chaleur. Un non res-
pect entraîne des dysfonctionnements.
Le mode rafraîchissement n'est pas possible pour ce mode d'ex-
ploitation. L'installation ne peut fonctionner qu'en mode chauf-
fage. Les indications de puissance s'appliquent comme indiqué
dans les informations sur les appareils.
452163.66.06 · FD 9112
Somme des alcalinoter-
Dureté
reux en mol/m³
totale en °dH*
ou mmol/l
≤ ≤
2,0
≤ ≤
1,5
< 0,02 < 0,11
www.dimplex.de
11,2
8,4
