Bedienungsanleitung TKP 201 / TKP 1901
Bedienung

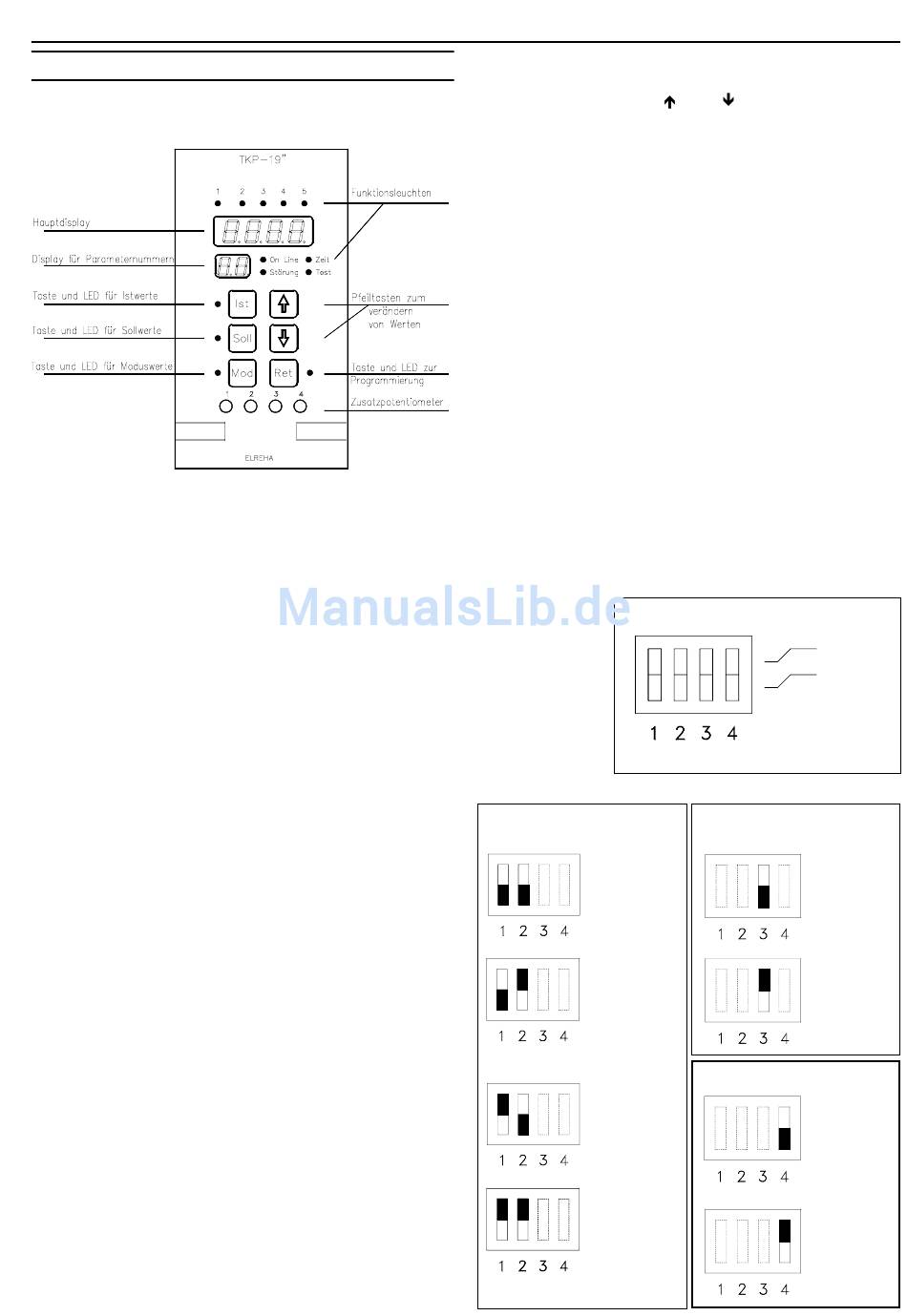

1. Bedienungselemente
2. Potentiometer
Die Regler der Serie TKP verfügen über eine Reihe von Einstell-
potentiometern, mit denen die Grundeinstellungen vorgenom-
men werden können. Mit diesen Werten kann der Regler weiter-
arbeiten, auch wenn einmal der Datenspeicher trotz Batterie-
pufferung seinen Inhalt verlieren sollte. Darüber hinaus können
alle Werte, die über die Potentiometer eingestellt wurden, mit der
Tastatur überschrieben werden, beim 19"-Gerät von der Front-
platte aus und beim 201 mit dem Servicegerät TKPS. Um Werte
über die Tastatur eingeben zu können, muß der "Umschalt-
Parameter" ( Parameter 15 Modus-Liste ) vorher auf "0" gesetzt
werden.
3. Service-Gerät TKPS
Um bei Reglern der Serie TKP 201 sämtliche Parameter eingeben
zu können, ist das Service-Gerät TKPS notwendig. Dieses Ser-
vice-Gerät wird mit seinem Anschlußstecker mit der 25-poligen
Buchse an der Frontplatte verbunden. Wenn diese Buchse bereits
durch den Anschluß eines Zusatzgerätes belegt ist, wird das
Zusatzgerät zunächst vom TKP 201 getrennt und das Service-
gerät aufgesteckt. Der Stecker des Zusatzgerätes wird dann mit
dem zweiten Stecker des Servicegerätes verbunden. Das TKPS
besitzt keine eigene Spannungsversorgung, sondern wird nach
dem Aufstecken vom Regler versorgt. Die Leuchte "ON LINE"
zeigt, daß die Verbindung zum Regler hergestellt ist.
4. Programmieren
Alle Einstellbaren Werte (Parameter) sind in 3 übersichtlichen
Listen ( Istwert-, Sollwert- und Modusliste ) sinnvoll zusammen-
gefaßt, die mit den entsprechend bezeichneten Tasten aufgeru-
fen und gegebenenfalls verändert werden können.
Der Ablauf des Programmiervorgangs ist bei beiden TKP-
Bauformen identisch, beim TKP 201 kann allerdings nur mit Hilfe
des Servicegerätes TKPS programmiert werden.
Zur Werteeingabe über die Tastatur drückt man zuerst die
Listentaste, die den gewünschten Wert enthält (IST, SOLL oder
MOD). Die LED neben der Listentaste leuchtet und das kleinere
Display an der Frontplatte zeigt die Parameternummer. Der Wert
selbst ist im größeren Anzeigefeld ablesbar. Durch wiederholtes
Drücken der Listentaste ruft man die folgenden Parameter auf.
Die je nach Version nicht relevanten Werte werden automatisch
übersprungen.
Drückt man jetzt die Taste 'RET' gelangt man in den
Programmiermodus, die LED 'Prog.' blinkt. Jetzt kann der ange-
zeigte Wert mit den Tasten '
kleiner verstellt werden. Ist der gewünschte Wert eingestellt, wird
der Programmiermodus durch Drücken der 'RET'-Taste oder
einer Listentaste verlassen. Die 'Prog.'-Leuchte erlischt.
Wenn der 'Modus-Parameter 15' auf 1 gesetzt ist (siehe Kapitel
Potentiometer), können die Sollwerte, die mit mit einem S t e r n
gekennzeichnet sind (siehe Anhang, Sollwertliste), nur an den
Potentiometern auf der Frontseite des Reglers eingestellt werden.
Die nicht markierten Werte, wie z.B. Schaltzeiten, können nur
über die Tastatur eingegeben werden.
5. Fühlerkorrektur / Ausschalten von Fühlern
Um einen Fühlermesswert zu korrigieren, muß zuerst der 'Para-
meter 27 in der Modusliste' auf '1' gesetzt werden.
Jetzt kann man den zu ändernden Wert in der Istwert-Liste
anwählen und verändern, wie oben beschrieben.
Achtung:
Diese Korrekturmöglichkeit arbeitet sehr langsam,
die Anzeige läßt sich nur um 1K innerhalb einer Sekunde verstel-
len. Um einen Fühler abzuschalten, wird der Korrekturwert nach
oben hin solange verändert, bis im Display der Hinweis "AUS"
erscheint. Damit ist der entsprechende Fühler abgeschaltet und
kann keine Fehlermeldung mehr verursachen. Mit einem weiteren
Tastendruck nach oben ist der Fühler wieder eingeschaltet und
man befindet sich in der Mitte des Korrekturbereiches.
6. Betriebsartenschalter (DIP-Schalter)
Auf der rechten
Gehäuseseite des
Reglers (Vordersei-
te beim TKP 201)
befindet sich eine
Reihe von vier DIP-
Schaltern, mit de-
nen die Grundein-
stellung vorgenom-
men werden kann.
Abtaueinleitung
Abtau-
einleitung
extern
Abtau-
einleitung
intern und
extern
Bedarfsabtau-
ung nach der
D i f f e r e n z -
methode
Bedarfsabtau-
ung nach der
Optimierungs-
methode
' und '
' in Richtung größer oder
EIN
AUS
Abtauart
Umluft-
Abtauung
(nur bei Nor-
malkühlung)
Heizungs-
Abtauung
(Elektro oder
Heißgas )
Kühlart
Tiefkühlung
Normal-
Kühlung
Seite 7
