Bedienung / Bedienungselemente; Schutz Gegen Unautorisierte Bedienung; Betriebsmodus- (Status-)Anzeige - Elreha MSR 1300 Bedienungsanleitung

Bedienungsanleitung Kaltwassersatz-Steuerung
Bedienung

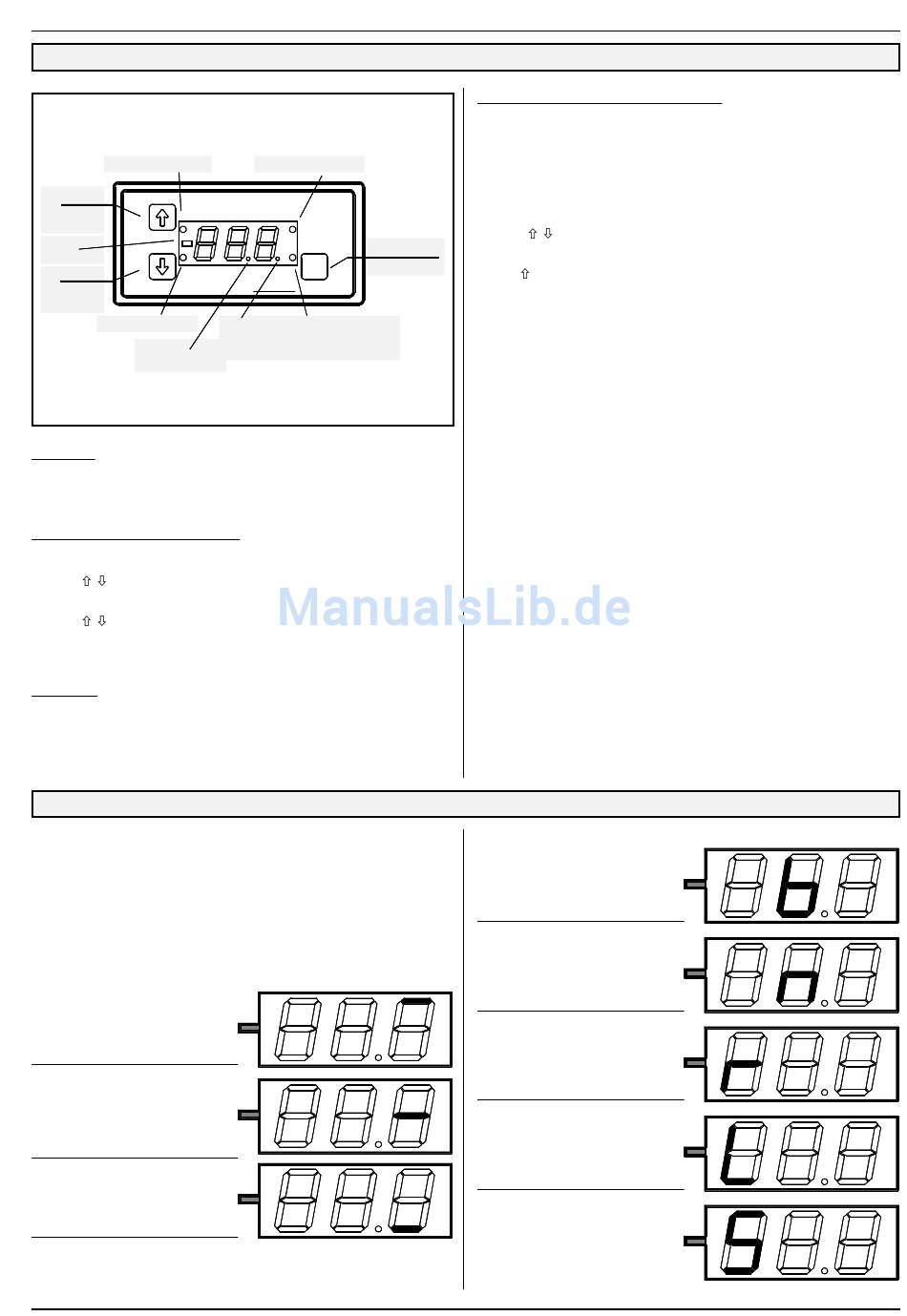

Bedienungselemente
Stufe 1 Ein/Aus
Taste zum
erhöhen
1
von Werten
Minus-
anzeige
Taste zum
2
verringern
M S R
von Werten
Stufe 2 Ein/Aus
Blinken:
Nachtsollwert
Alle MSR-Bauformen sind sinngemäß gleich beschriftet.
Parameter
Alle im Regler aufrufbaren Parameter besitzen eine Nummer (z.B. P03),
eine Auflistung finden Sie auf der nächsten Seite.
Parameter aufrufen und verändern
Taste "P" drücken .................. Parameternummer erscheint
Tasten " / " drücken ........... Parameter auswählen
Taste "P" nochmals ................ Parameterwert wird sichtbar
Tasten " / " drücken ........... Parameterwert verändern
Taste "P" nochmals ................ Neuer Wert gespeichert,
Autoscroll
Durch Festhalten der jeweiligen Pfeiltaste läuft der Wert automa-
tisch weiter.
Betriebsmodus-Anzeige
Der Parameter P03 bietet eine schnelle Anzeige über den
aktuellen Betriebszustand des Reglers.
Folgende Anzeigen sind möglich:
Regler befindet sich
im Vorlauf
Regler befindet sich im
Beharrungszustand,
Stufen werden weder zu-
noch abgeschaltet
Regler befindet sich
im Rücklauf
Stufe 3 Ein/Aus
TAR
3
Programmier-
taste
P
4
E L R E H A
Blinken: Stufe 4 Ein/Aus
D a t e n w e r d e n bzw. Alarm
übertragen
Zurück zur Parameternummer

Schutz gegen unautorisierte Bedienung

Bis auf wenige Ausnahmen lassen sich Parameter nur verändern,
wenn vorher eine Codenummer eingegeben wurde.
Diese Codenummer (siehe Parameterliste) wird folgendermaßen ein-
gegeben:
Taste "P" drücken .................. Parameternummer erscheint
Tasten " / " drücken ........... Code-Parameter auswählen (P 48)
Taste "P" nochmals ................ Parameterwert wird sichtbar
Taste " " drücken ................. Codenummer -88- einstellen
Taste "P" nochmals ................ Wert gespeichert,
Wurde ca. 4 Min. lang keine Taste mehr betätigt, muß dieser Code
erneut eingegeben werden.
Hinweis:
Nach Eingabe des Codes "70", zum Ändern von Parametern der
Grundkonfiguration, wird zunächst ein Schnellrücklauf eingeleitet.
Die Regelung setzt erst dann wieder ein, wenn nach der Einstellung
des neuen Wertes der Code manuell wieder geändert (z. B auf "88", um
andere Parameter einzustellen) oder nach 4 Minuten automatisch
zurückgesetzt wird.
Begrenzung aktiv
Nachtsollwert aktiv
Schnellrücklauf
Lastabwurf aktiviert
Mindest-Stillstandszeit
noch nicht abgelaufen
Zurück zur Parameternummer
